Mi 2240
- 4 -
Les claviers permettent la commande de 2
relais.
Données techniques
Alimentation 12Vca/cc ± 10%
Consommation au repos 15mA
Consommation maxi 0,1A
Tension des relais 12Vca - 5A
Numéro de codes relais 1 4
Numéro de codes relais 2 4 ou activation
direct
Temps de fermeture du relais da 1 a 99 sec.
(ou bistable relais 1)
Température de fonctionnement 0° ÷ +40°C
Humidité maximale consentie 85% HR

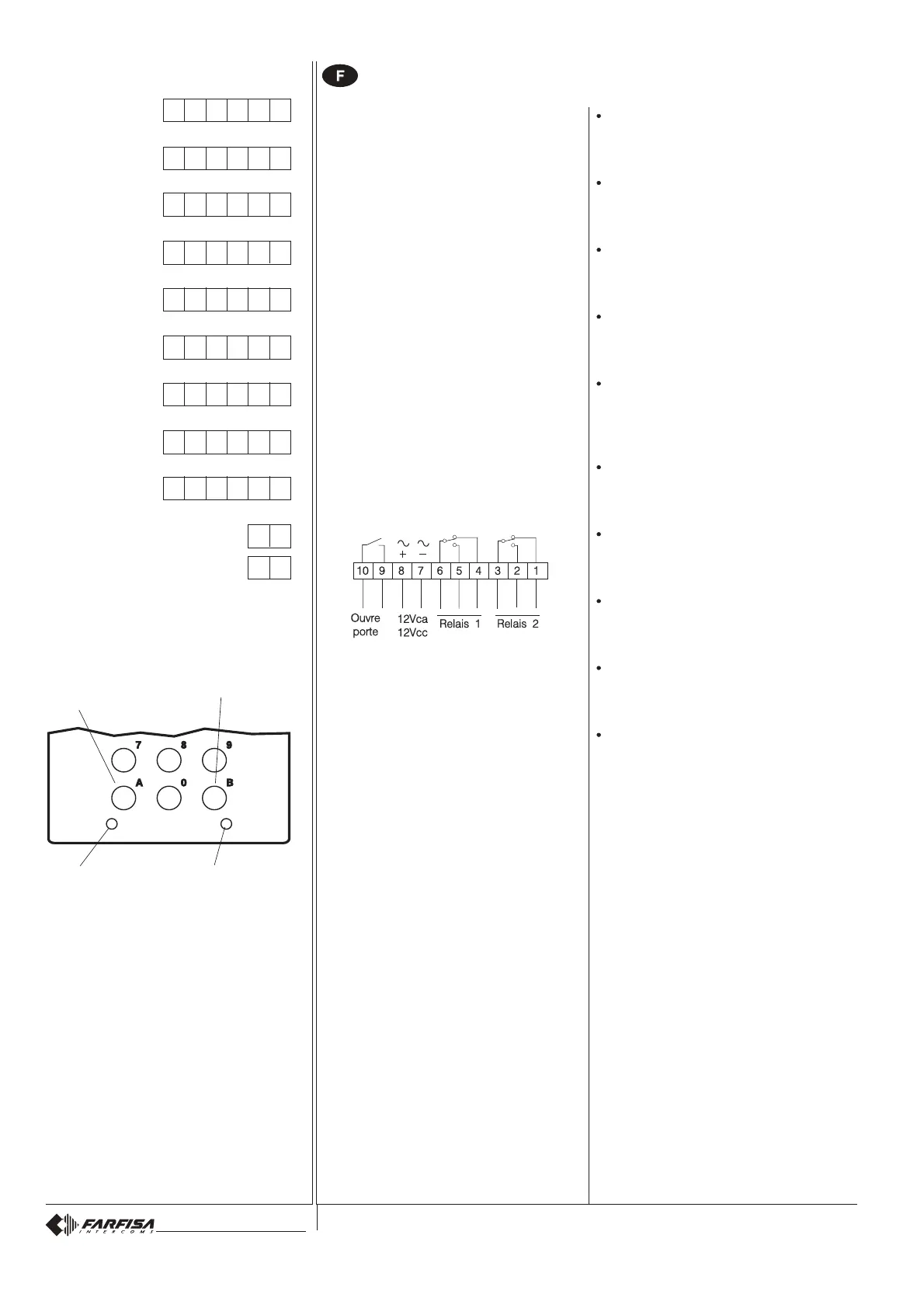

Bornier de raccordement
1 entrée repos du relais 2
2 entrée travail du relais 2
3 commun du relais 2
4 entrée repos du relais 1
5 entrée travail du relais 1
6 commun du relais 1
7 masse d'alimentation
8 entrée positive d'alimentation
9-10 bouton-poussoir ouvre porte
PROGRAMMATION
Le clavier est programmé en usine de la
façon suivante:
Code d'accès programmation: 11
Code du relais 1: 123456
Temporisation du relais 1: 01 (1 second)
Code du relais 2: 7890
Temporisation du relais 2: 01 (1 second)
Tous ces codes peuvent être modifiés.
Changement seulement du code de pro-
grammation
- composer le code de programmation
- appuyer sur la touche A. La LED rouge
s'allume.
- appuyer sur la touche B
- composer un numéro de 2 à 6 chiffres (de
01 à 999999)
- appuyer sur la touche A
- un signal sonore averti que vous avez
effectué correctement la programmation et
la LED rouge s'éteint.
Changement des codes
Pour la modification du code ouverture du
relais, il est nécessaire de procéder de la
manière suivante:
- composer le code de programmation
- appuyer sur la touche A. La LED rouge
s'allume.
CLAVIERS À CODES DE CONTRÔLE D'ACCÈS
changement I° code du relais 1
- composer un numéro de 2 à 6 chiffres (de
01 à 999999)
- appuyer sur la touche A
changement II° code du relais 1
- composer un numéro de 2 à 6 chiffres (de
01 à 999999)
- appuyer sur la touche A
changement III° code du relais 1
- composer un numéro de 2 à 6 chiffres (de
01 à 999999)
- appuyer sur la touche A
changement IV° code du relais 1
- composer un numéro de 2 à 6 chiffres (de
01 à 999999)
- appuyer sur la touche A
changement I° code du relais 2
- composer un numéro de 2 à 6 chiffres (de
01 à 999999 ou 010101 pour activer le relais
2 appuyer seulement sur la touche A)
- appuyer sur la touche A
changement II° code du relais 2
- composer un numéro de 2 à 6 chiffres (de
01 à 999999)
- appuyer sur la touche A
changement III° code du relais 2
- composer un numéro de 2 à 6 chiffres (de
01 à 999999)
- appuyer sur la touche A
changement IV° code du relais 2
- composer un numéro de 2 à 6 chiffres (de
01 à 999999)
- appuyer sur la touche A
changement temporisation du relais 1
- composer un numéro de 2 chiffres (de 01
à 99 ou 00 pour le fonctionnement bistable)
- appuyer sur la touche A
changement temporisation du relais 2
- composer un numéro de 2 chiffres (de 01
à 99) ou 00 pour un temps de 130 sec.
- appuyer sur la touche A.
Un signal sonore averti que vous avez effec-
tué correctement la programmation et la
LED rouge s'éteint.
Note:
- Indiquer dans le tableau récapitulatif le
nouveau code de programmation et tous le
codes d'ouverture du relais.
- Si l'on compose un code erroné, on entend
un signal d'erreur pendant 2 secondes.
- Pendant la programmation, le fait d'ap-
puyer sur la touche A fait passer à la phase
suivante sans modifier le code.
- Si pendant l'utilisation on veut corriger un
terme frappé par erreur, il faut appuyer sur la
touche B.
- En appuyant deux fois sur B on sort de la
phase de programmation sans modifier le
code.
Red LED.
Indication of program-
ming mode.
Green LED.
Indication of code
accepted.
Key A.
Enter and direct activation of
relay 2 (if programmed).
Key B.
Clear.
Table of codes
Master pro-
gramming code
Relay 1
- 1
st
code
Relay 1
- 2
nd
code
Relay 1
- 3
rd
code
Relay 1
- 4
th
code
Relay 2
- 1
st
code
Relay 2
- 2
nd
code
Relay 2
- 3
rd
code
Relay 2
- 4
th
code
Activation time relay 1
Activation time relay 2
2 to 6 digits numbers
2 digits numbers
