Русский

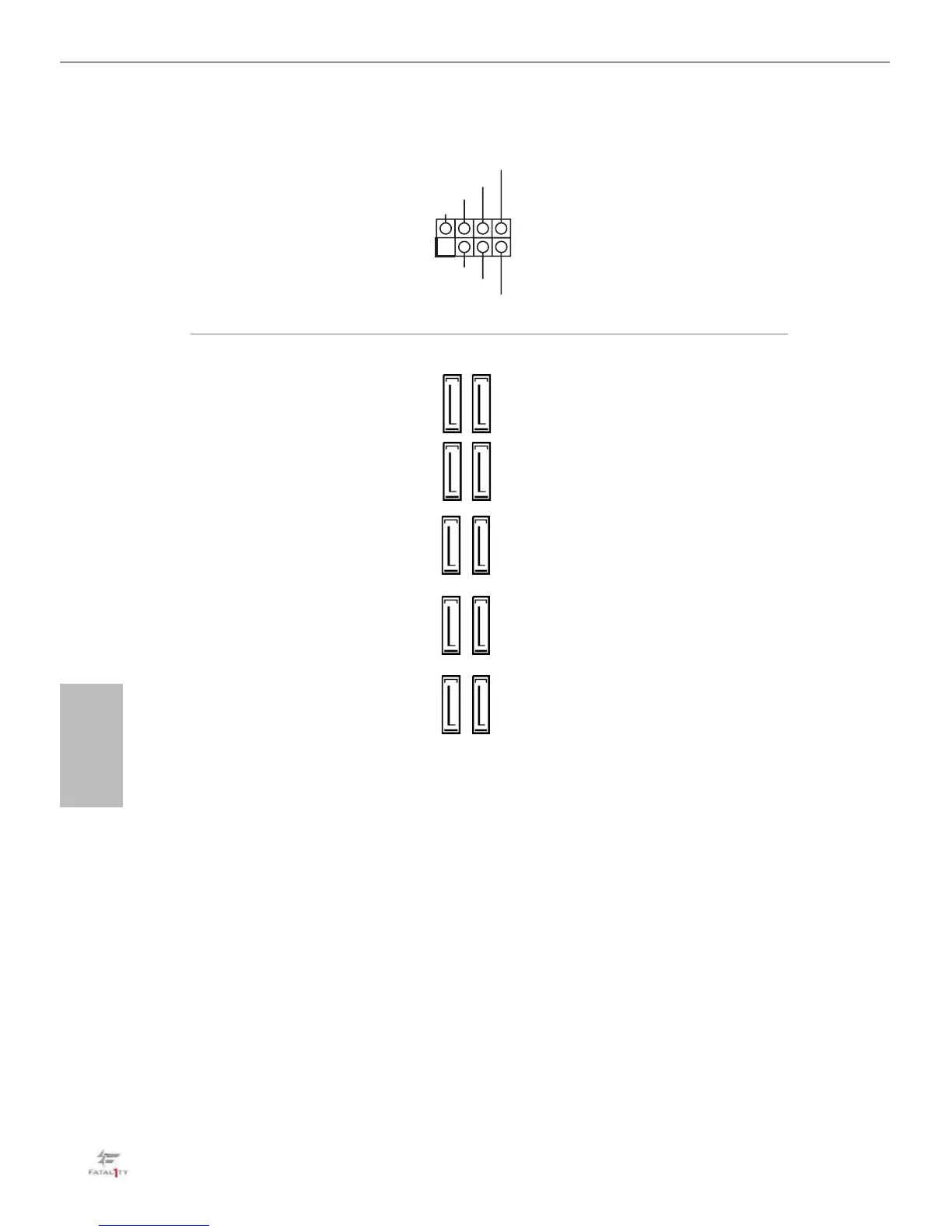

Колодка светодиодного
индикатора питания и
динамика корпуса
(7-контактная, SPK_
PLED1)
(см. стр. 1, № 21)
Предназначена
для подключения
светодиодного
индикатора питания и
динамика корпуса.
Разъемы Serial ATA3
(SATA3_0_1:
см. стр. 1, № 13)
(SATA3_2_3:
см. стр. 1, № 13)
(SATA3_4_5:
см. стр. 1, № 14)
(SATA3_A1_A2:
см. стр. 1, № 15)
(SATA3_A3_A4:
см. стр.1, № 16)
Эти десять разъемов
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи данных
со скоростью до 6,0 Гб/с.
Общие каналы M2_1, SATA3_0
и SATA3_1. Если используется
один из них, остальные будут
отключены.
Общие каналы M2_2, SATA3_4
и SATA3_5. Если используется
один из них, остальные будут
отключены.
Если слот M2_3 занят
устройством М.2 типа SATA,
интерфейс SATA3_3 будет
отключен.
Для минимизации времени
загрузки используйте порты
Intel® Z270 SATA (SATA3_0)
для самозагружаемых
устройств.
1
+5V
DUMMY
PLED+
PLED+
