Fatal1ty Z270 Professional Gaming i7 Series
繁體中文

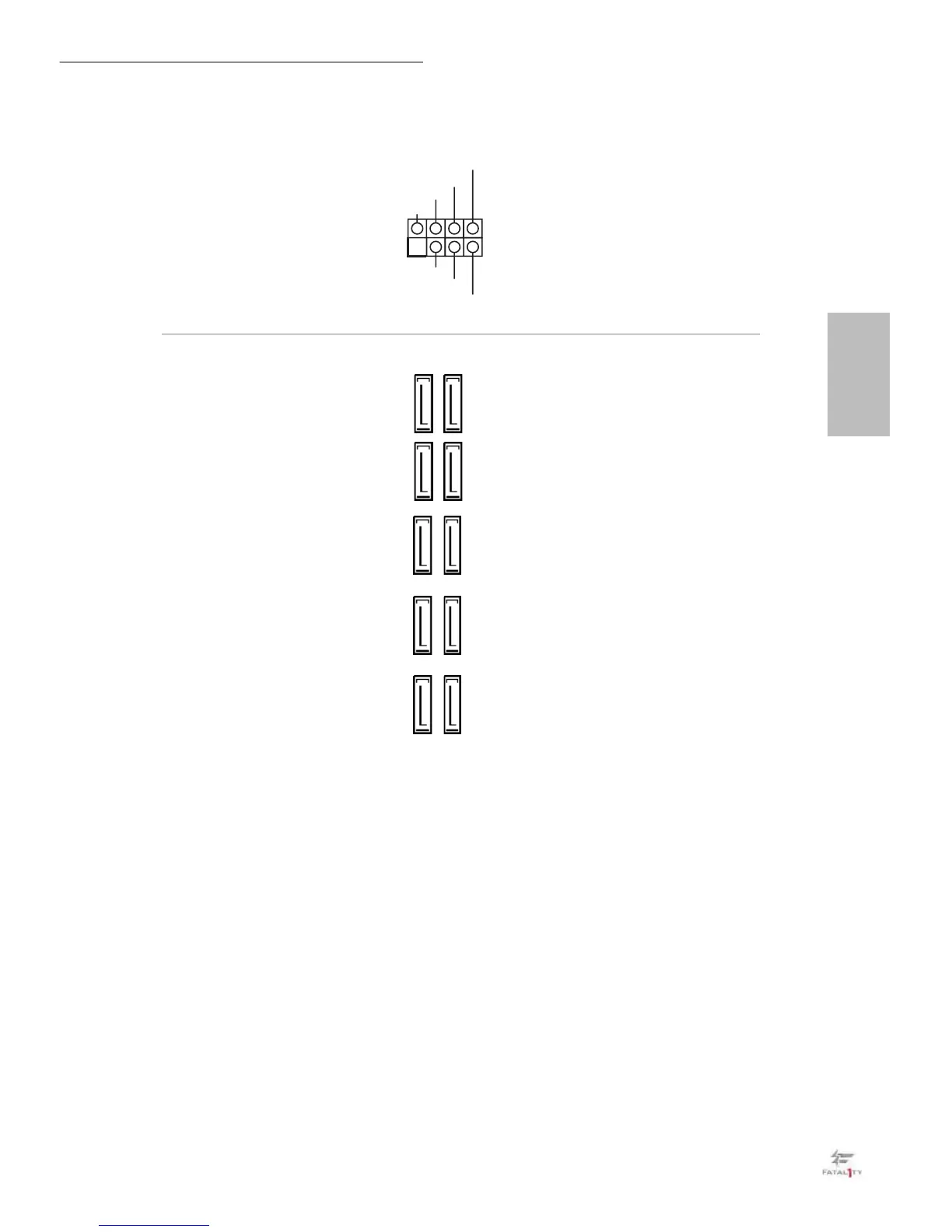

電源 LED 及喇叭排針
(7-pin SPK_PLED1)
（請參閱第 1 頁，編號 21）
請將機殼電源 LED 及機
殼喇叭連接至此排針。
Serial ATA3 接頭
(SATA3_0_1:
請參閱第 1 頁，編號 13）
(SATA3_2_3:
請參閱第 1 頁，編號 13）
(SATA3_4_5:
請參閱第 1 頁，編號 14）
(SATA3_A1_A2:
請參閱第 1 頁，編號 15）
(SATA3_A3_A4:
請參閱第 1 頁，編號 16）
這十組 SATA3 接頭皆支
援內部儲存裝置的 SATA
資料纜線，最高可達 6.0
Gb/s 資料傳輸率。
M2_1、SATA3_0 及
SATA3_1 共用通道。如
果任一個正在使用中，
其他將會停用。
M2_2、SATA3_4 及
SATA3_5 共用通道。如
果任一個正在使用中，
其他將會停用。
若 M2_3 為 SATA 類型的
M.2 裝置佔用，將會停用
SATA3_3。
若要達到最短的開機時
間，請將 Intel® Z270 SATA
連接埠 (SATA3_0) 作為開
機裝置使用。
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SATA3_A1 SATA3_4
SATA3_5SATA3_A2
SATA3_A3 SATA3_A4
SATA3_0SATA3_1 SATA3_2SATA3_3
