Fatal1ty Z270 Professional Gaming i7 Series
Deutsch

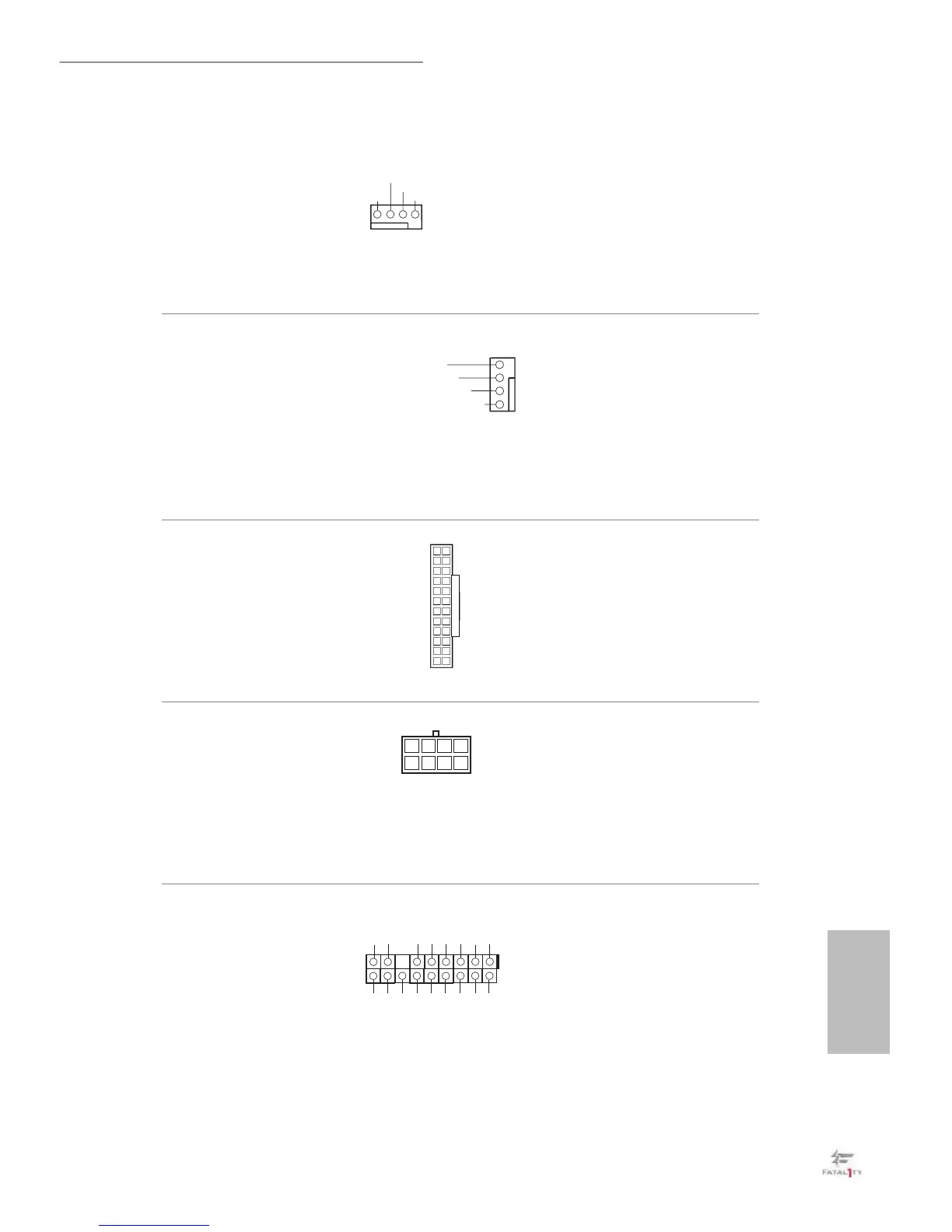

CPU-Lüeranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 4)
Dieses Motherboard bietet einen
4-poligen CPU-Lüeranschluss
(lautloser Lüer). Falls Sie
einen 3-poligen CPU-Lüer
anschließen möchten, verbinden
Sie ihn bitte mit Kontakt 1 bis 3.
Optionale-CPU-/
Wasserpumpen-
Lüeranschluss
(4-polig, CPU_OPT/W_
PUMP)
(siehe S. 1, Nr. 2)
Dieses Motherboard bietet ein-
en 4-poligen Wasserkühlung-
CPU-Lüeranschluss. Falls Sie
einen 3-poligen CPU-Was-
serkühlerlüer anschließen
möchten, verbinden Sie ihn
bitte mit Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 8)
Dieses Motherboard bietet
einen 24-poligen ATX-Net-
zanschluss. Bitte schließen Sie
es zur Nutzung eines 20-poli-
gen ATX-Netzteils entlang
Kontakt 1 und Kontakt 13 an.
ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)
Dieses Motherboard bietet
einen 8-poligen ATX-12-V-
Netzanschluss. Bitte schließen
Sie es zur Nutzung eines 4-poli-
gen ATX-Netzteils entlang
Kontakt 1 und Kontakt 5 an.
TPM-Stileiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 27)
Dieser Anschluss unterstützt das
Trusted Platform Module- (TPM)
System, das Schlüssel, digitale Zer-
tikate, Kennwörter und Daten
sicher auewahren kann. Ein
TPM-System hil zudem bei der
Stärkung der Netzwerksicherheit,
schützt digitale Identitäten und
gewährleistet die Plattforminteg-
rität.
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST #
LAD3
+3 V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
1
12
13
24
5
1
8
4
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
4
3
2
1
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
