COLLEGAMENTI
7

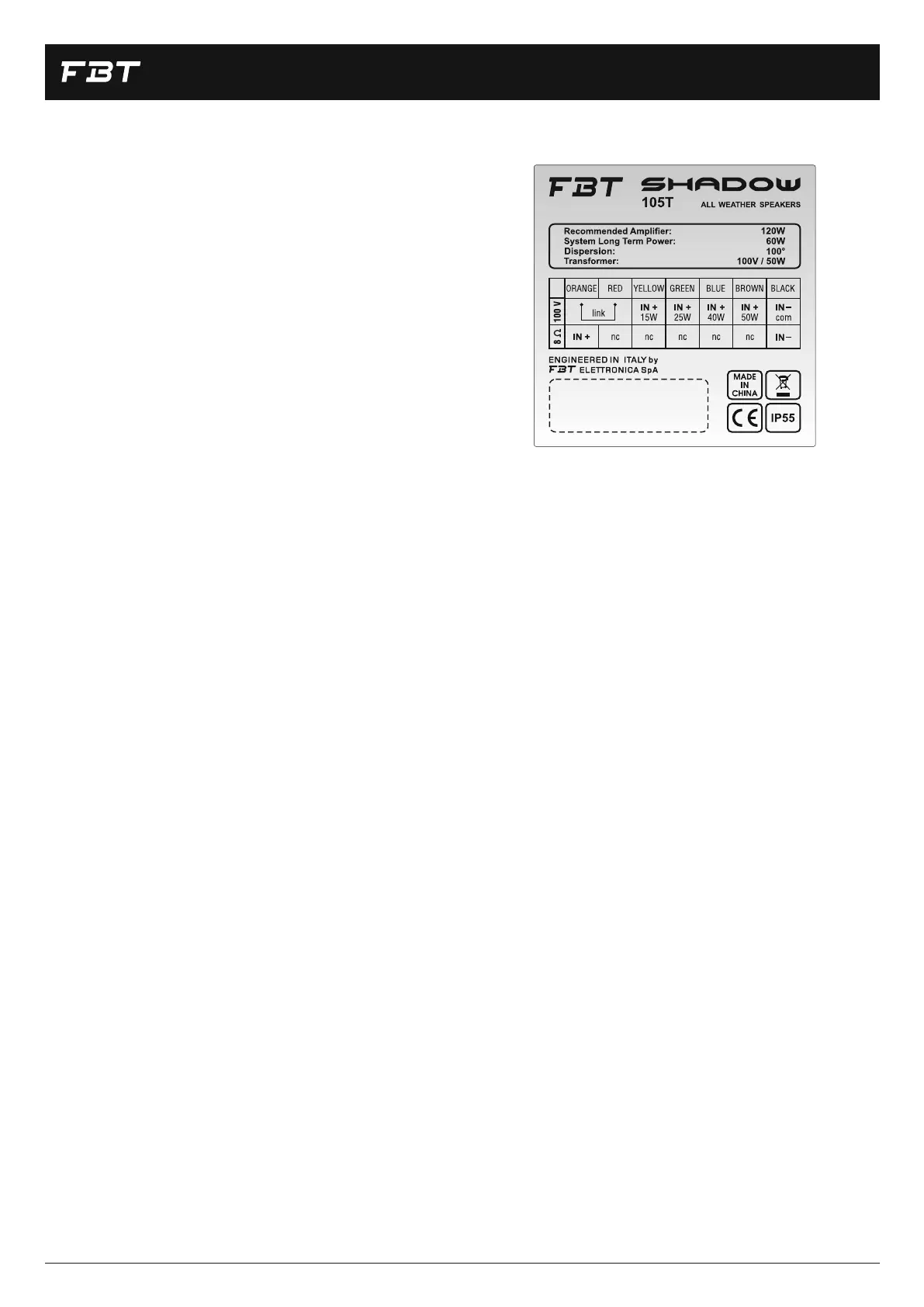

LINEA A TENSIONE COSTANTE
• Scegliere un conduttore tra quelli contraddistinti dai colori GIALLO /
VERDE / BLU / MARRONE, in base alla potenza desiderata e
collegarlo alla linea 100V che fa capo al morsetto dell'amplificatore
contrassegnato con "100V" / "+".
• I CONDUTTORI DI COLORE ARANCIONE E ROSSO VANNO
UNITI INSIEME.
• Collegare il conduttore NERO (com) del diffusore alla linea 100V che
fa capo al morsetto dell'amplificatore contrassegnato con "-" / "0" /
"com".
• DA NON EFFETTUARE CON LINEA A 100v.
• Collegare il conduttore NERO (com) del diffusore al morsetto
dell'amplificatore contrassegnato con "-".
• Collegare il conduttore ARANCIONE (8 Ohm) del diffusore al
morsetto dell'amplificatore contrassegnato con "+".
COLLEGAMENTO AD IMPEDENZA COSTANTE
