21

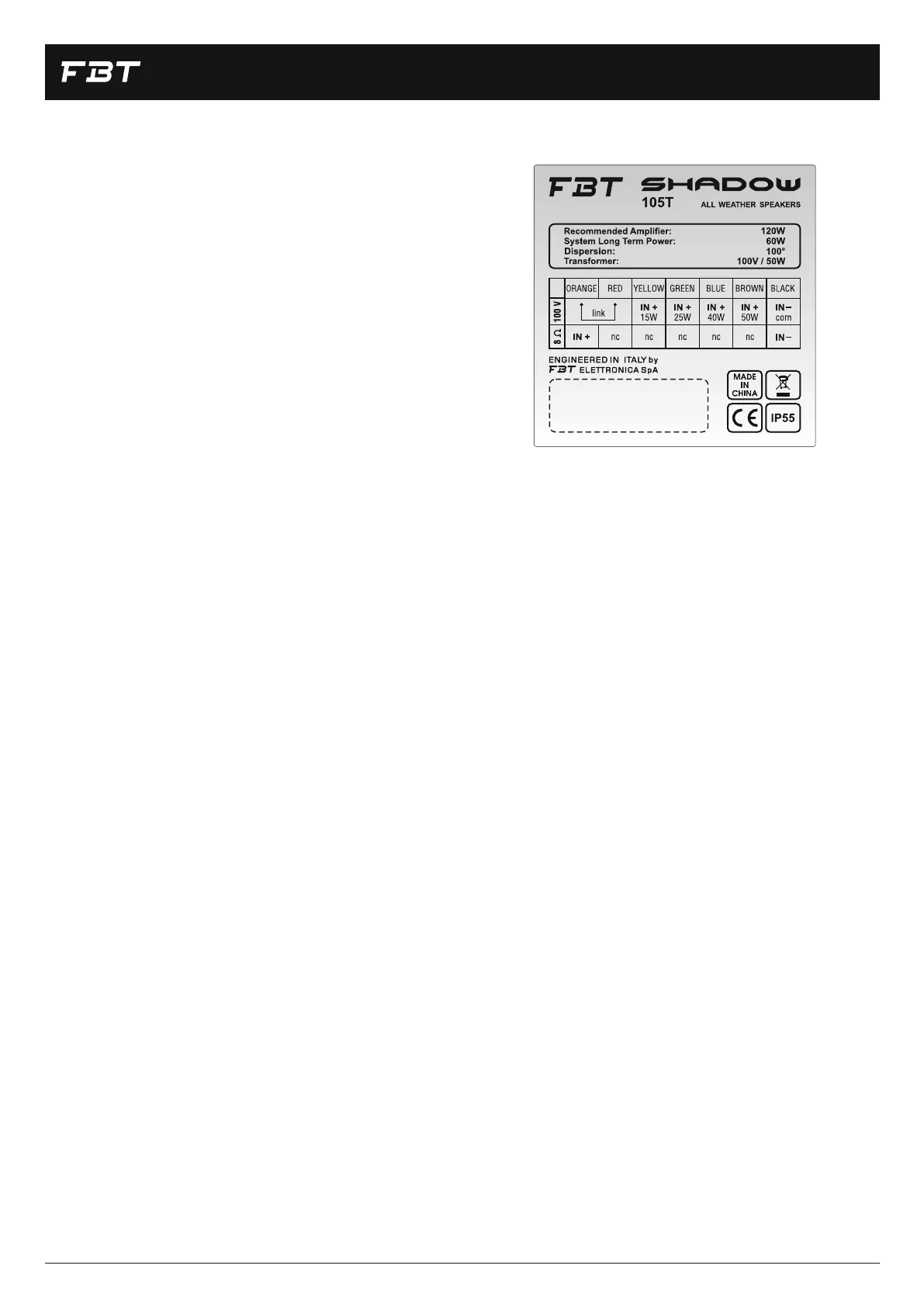

CONNEXIONS
LIGNE À TENSION CONSTANTE
• Choisir un conducteur parmi ceux qui sont identifiés par les couleurs
JAUNE/VERT/BLEU/MARRON suivant la puissance voulue et le
raccorder à la ligne 100V qui termine par la borne de l'amplificateur
marquée avec "100V" / "+".
• Raccorder le conducteur NOIR (com) du diffuseur à la ligne 100V qui
termine par la borne de l'amplificateur identifiée par "-" / "0" / "com".
• LES CONDUCTEURS ORANGES ET ROUGES DOIVENT ÊTRE
UNIS ENSEMBLE.
• A NE PAS EFFECTUER AVEC LA LIGNE A 100V
• Raccorder le conducteur NOIR (com) du diffuseur à la borne de
l'amplificateur identifiée par "-".
BRANCHEMENT À IMPÉDANCE CONSTANTE
• Raccorder le conducteur ORANGE (8 Ohm) du diffuseur à la borne
de l'amplificateur identifiée par "+".
