25

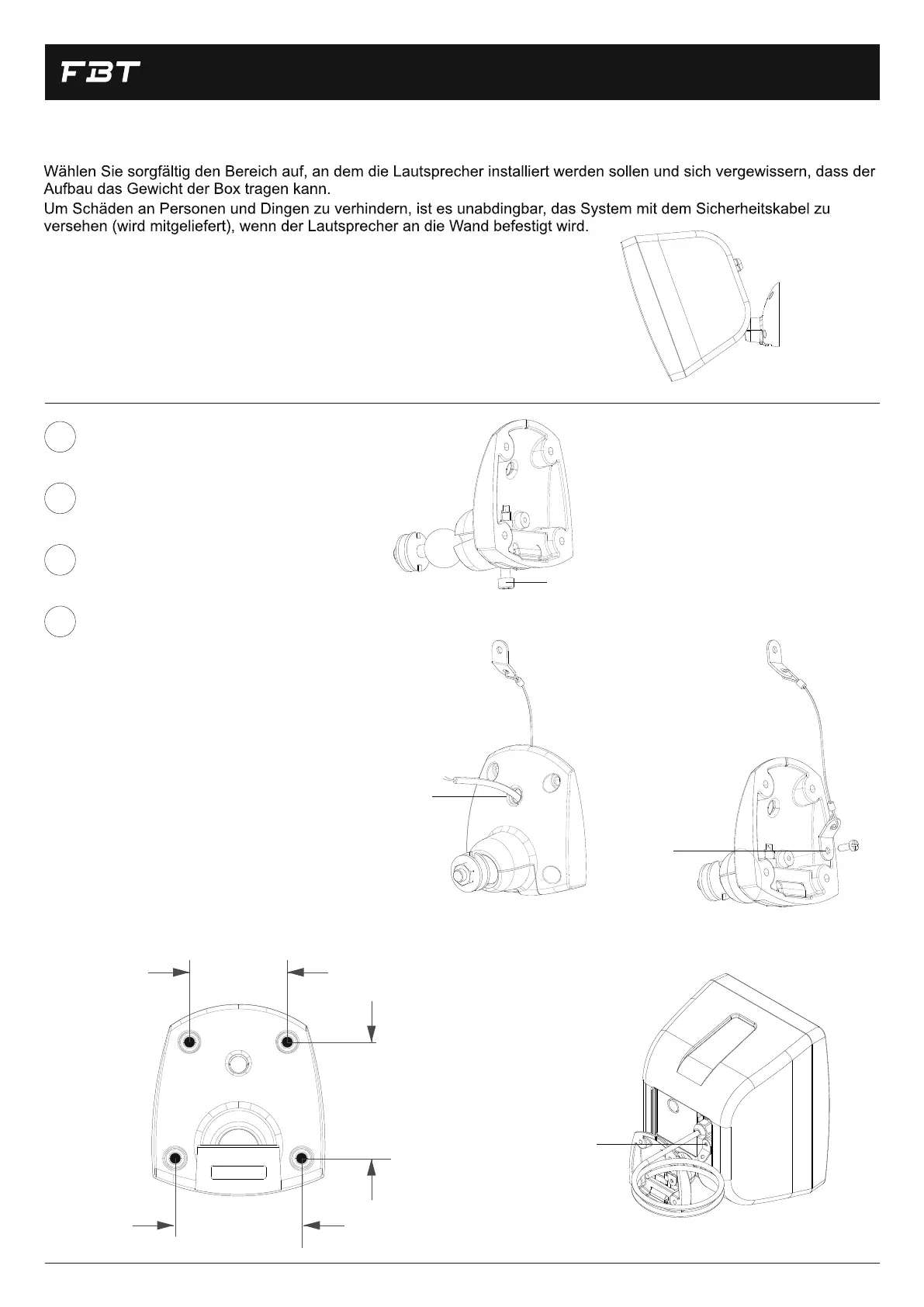

INSTALLATION
fig. 1
Um den Schutzgrad IP55 zu erhalten, genügt es, dass der
Drehwinkel des Lautsprechers mindestens 15° nach unten eingestellt
(sihe Abb. 1)
ANM.
Die Wandstütze vom Lautsprecher mithilfe
des Gewindeeinsatzes "B" entfernen.
Das Kabel in die Bohrung "C" stecken und auch
das Schutzkabel "D" befestigen.
Die Wandstütze befestigen und dafür die 4
Bohrungen nutzen (sihe Abb.2)
48 mm
62 mm
57 mm
1
2
3
B
C
D
E
Die Wandstütze des Lautsprechers einstecken
und das andere Ende des Sicherheitskabels (E)
befestigen.
4
fig. 2
