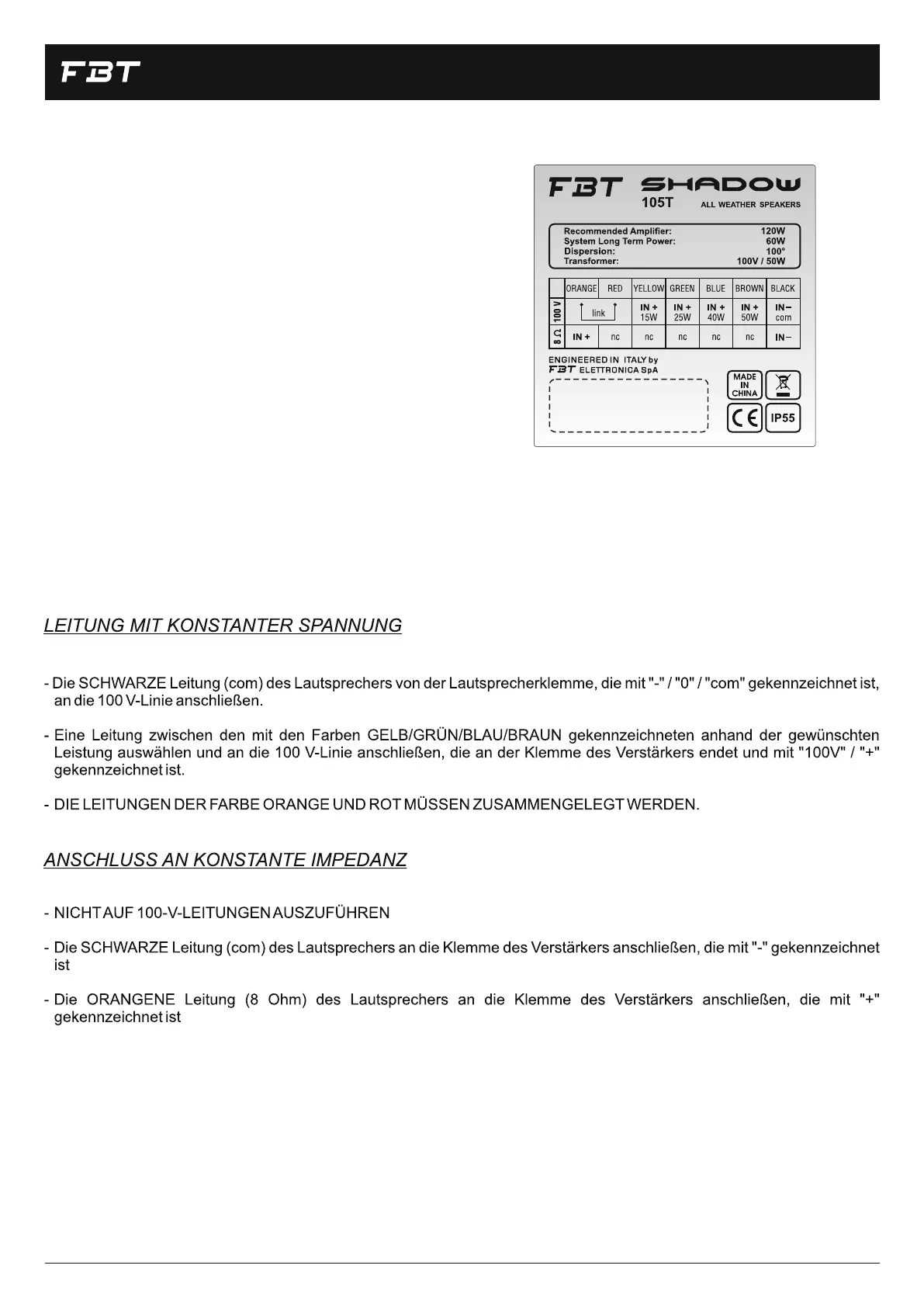

ANSCHLÜSSE
• Die SCHWARZE Leitung (com) des Lautsprechers von der
Lautsprecherklemme, die mit "-" / "0" / "com" gekennzeichnet ist, an
die 100V-Linie anschließen.
LEITUNG MIT KONSTANTER SPANNUNG
• E i n e L e i t u n g z w i s c h e n d e n m i t d e n F a r b e n
GELB/GRÜN/BLAU/BRAUN gekennzeichneten anhand der
gewünschten Leistung auswählen und an die 100V-Linie
anschließen, die an der Klemme des Verstärkers endet und mit
"100V" / "+" / gekennzeichnet ist.
• DIE LEITUNGEN DER FARBE ORANGE UND ROT MÜSSEN
ZUSAMMENGELECT WERDEN.
• Die SCHWARZE Leitung (com) des Lautsprechers an die Klemme
des Verstärkers anschließen, die mit "-" gekennzeichnet ist
• NICHT AUF 100-V-LEITUNGEN AUSZUFÜHREN
• Die ORANGENE Leitung (8 Ohm) des Lautsprechers an die
Klemme des Verstärkers anschließen, die mit "+" gekennzeichnet ist
ANSCHLUSS AN KONSTANTE IMPEDANZ
