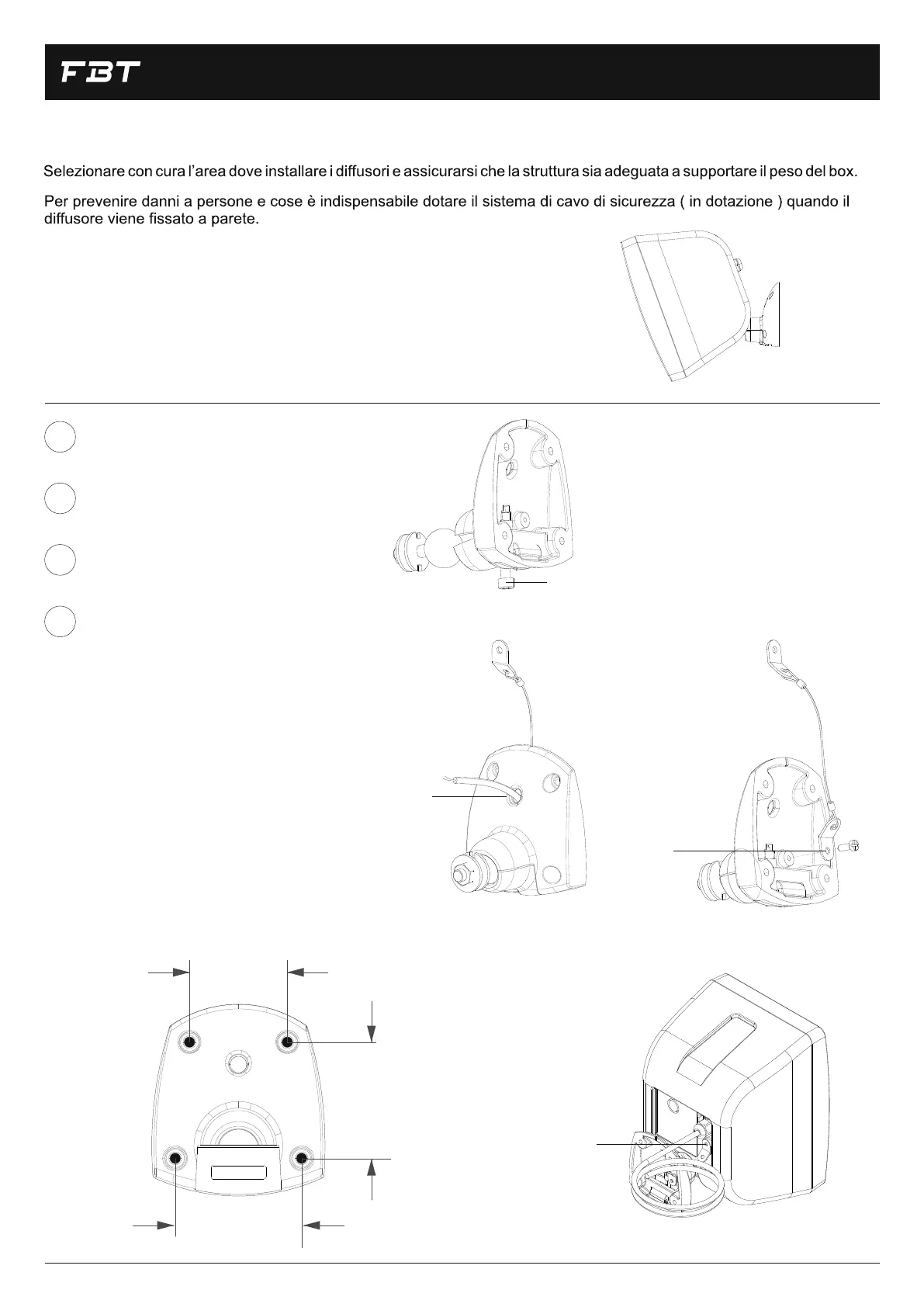

INSTALLAZIONE
4
fig. 1
N.B.
Per ottenere il grado di protezione IP55 è necessario che l'angolo di
rotazione del diffusore sia minimo di 15° verso il basso (fig.1).
Togliere il supporto a parete dal diffusore per
mezzo dell'inserto filettato (B)
Fissare anche il cavetto di protezione (D).
Inserire il cavo di alimentazione nel foro (C).
Fissare il supporto a parete utilizzando i 4 fori
(fig.2)
48 mm
62 mm
57 mm
1
2
3
B
C
D
E
Inserire il supporto a parete sul diffusore e fissare
l'altra estremità del cavetto di sicurezza (E).
4
fig. 2
