BLUEHELIX TECH RRT 24 H
13IT
cod. 3541C662 - Rev. 00 - 09/2020
Collegamento ad un bollitore per acqua calda sanitaria
La scheda elettronica dell'apparecchio è predisposta per la gestione di un bollitore esterno per la produzione di acqua
calda sanitaria. Effettuare gli allacciamenti idraulici secondo lo schema di fig. 19. Effettuare i collegamenti elettrici come
indicato nello schema elettrico alla fig. 58. È necessario l'utilizzo del kit cod. 1KWMA11W. Il sistema di controllo caldaia,
alla successiva accensione, riconosce la presenza della sonda bollitore e si configura automaticamente, attivando dis-
play e controlli relativi la funzione sanitario.

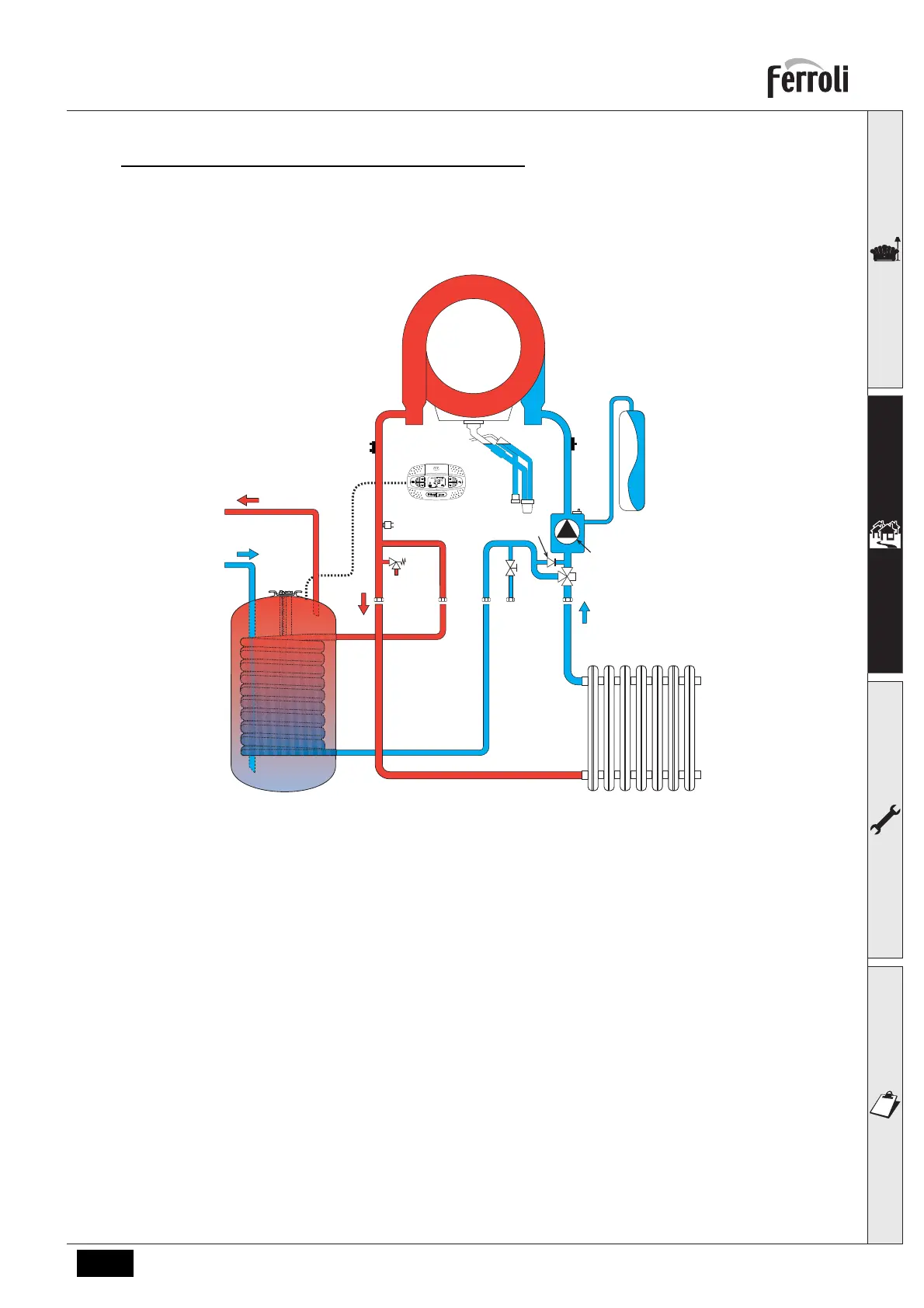

fig. 19 - Schema di collegamento ad un bollitore esterno
8 Uscita acqua calda sanitaria
9 Entrata acqua calda sanitaria
10 Mandata impianto - Ø 3/4”
11 Ritorno impianto - Ø 3/4”
95 Valvola deviatrice
209 Mandata bollitore - Ø 3/4”
210 Ritorno bollitore - Ø 3/4”
2.4 Collegamento gas
B
Prima di effettuare l’allacciamento, verificare che l’apparecchio sia predis-
posto per il funzionamento con il tipo di combustibile disponibile.
L’allacciamento gas deve essere effettuato all’attacco relativo (vedi ) in con-
formità alla normativa in vigore, con tubo metallico rigido oppure con tubo
flessibile a parete continua in acciaio inox, interponendo un rubinetto gas tra
impianto e caldaia. Verificare che tutte le connessioni gas siano a tenuta. In
caso contrario può sussistere il pericolo di incendio, esplosione oppure as-
fissia.
8
9
10
11
14
186
34
56
36
193
32
74
95
241
114
209
210
