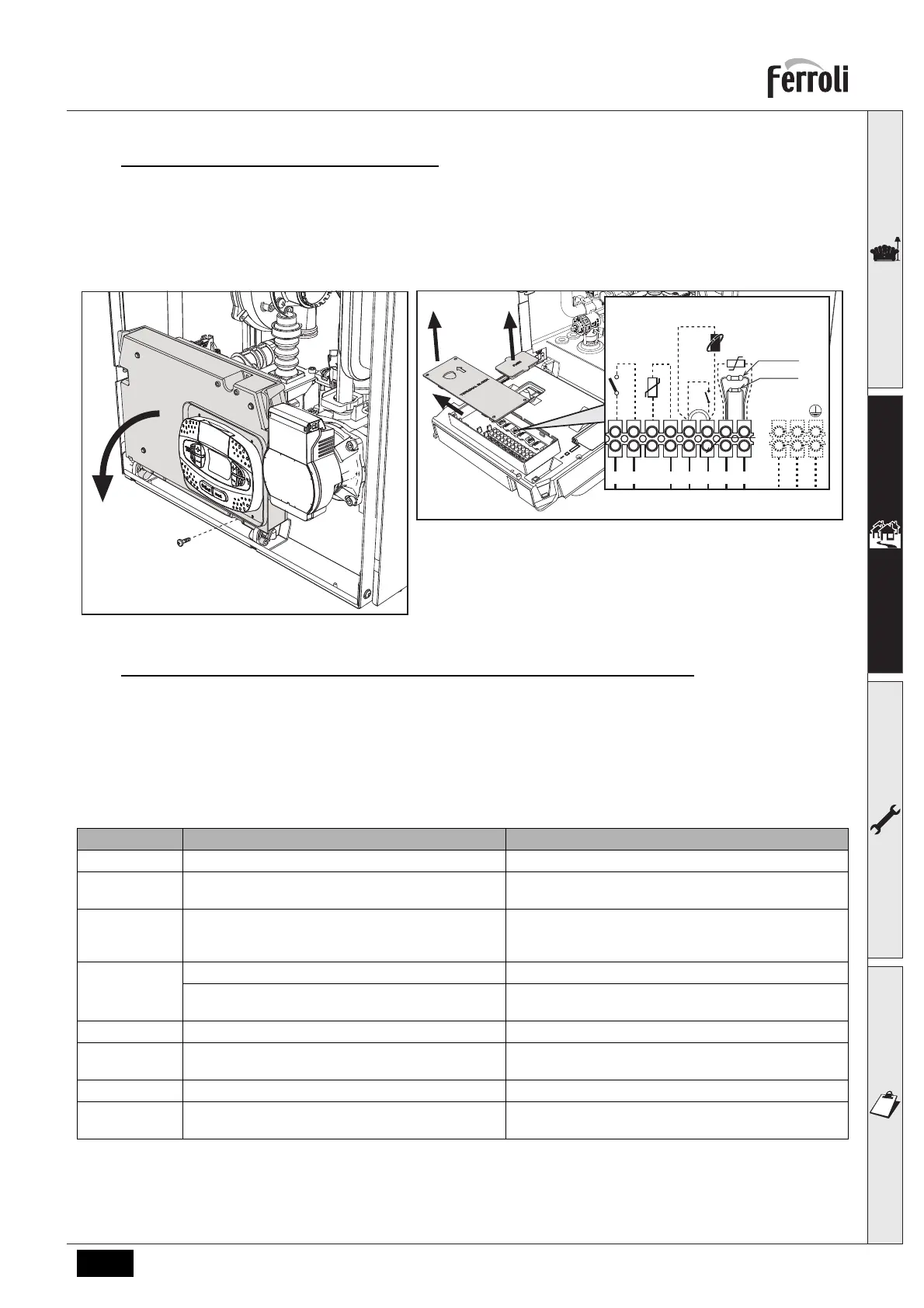

Dostęp do listwy zaciskowej i bezpiecznika
Należy zdjąć przedni panel (*** 'Otwieranie panelu przedniego' on page 240 ***), aby uzyskać dostęp do listwy za-
ciskowej (M) i bezpiecznika (F), postępując w następujący sposób (wygląd20 i wygląd 21). Zaciski wskazane na
wygląd21 muszą być stykami beznapięciowymi (nie 230V). Rozmieszczenie zacisków dla różnych połączeń poda-
no również na schemacie elektrycznym na wygląd58.
Karta uniwersalnego przekaźnika wyjściowego LC32 (opcjonalnie - 043011X0)
Uniwersalny przekaźnik wyjściowy LC32 składa się z małej karty z przełączaniem wolnych styków (zwarte oznacza styk
między C i NO). Jego działanie jest sterowane przez oprogramowanie.
W celu instalacji należy postępować zgodnie z instrukcjami zawartymi w pakiecie zestawu i na schemacie elektrycznym
z wygląd58.
Aby użyć żądanej funkcji, patrz tabela 2.
Tabela 2- Ustawienia LC32
wygląd20
wygląd21
Parametr b07 Funkcja LC32 Działanie LC32
0 Zarządza wtórnym zaworem gazu (domyślnie) Styki są zwarte, gdy zawór gazowy (w kotle) jest zasilany
1
Wykorzystane jako wyjście alarmowe (zapala się lam-
pka ostrzegawcza)
Styki są zwierane, gdy wystąpi warunek błędu/usterki
(ogólny)
2 Zarządza zaworem uzupełniania wody
Styki są zwarte, dopóki ciśnienie wody w obiegu
grzewczym nie zostanie przywrócone do normalnego
poziomu (po ręcznym lub automatycznym uzupełnianiu)
3
Zarządza solarnym zaworem trójdrożnym Styki są zwarte, gdy aktywny jest tryb CWU
Zarządza pompą dezynfekcji bakterii Legionella (tylko
przy b01 = 2)
Styki są zwarte, gdy działa ochrona przed Legionellą
4 Zarządza drugą pompą grzewczą Styki są zwarte, gdy aktywny jest tryb grzania
5
Wykorzystane jako wyjście alarmowe (lampka ostrze-
gawcza gaśnie)
Styki są otwarte, gdy wystąpi warunek błędu/usterki
(ogólny)
6 Wskazuje stan zapłonu palnika Styki są zwarte, gdy obecny jest płomień
7 Zarządza grzałką ochronną
Styki są zwarte, gdy aktywny jest tryb ochrony przed
zamarzaniem
F
M
10kOhm
1.8kOhm
72
139
138
A
1 2 3 4 5
6 7 8
LN
155
