Conexión a un termotanque de agua caliente sanitaria
La tarjeta electrónica del aparato permite controlar un termotanque externo para la producción de agua caliente sani-
taria. Haga las conexiones hidráulicas como se ilustra en el esquema de fig. 19. Realice las conexiones eléctricas de
acuerdo con el esquema de la fig. 58. Es necesario utilizar el kit cód. 1KWMA11W. Al encender la caldera, el sistema
de control reconoce la sonda del acumulador y se configura automáticamente, activando la pantalla y los controles de
la función para agua sanitaria.

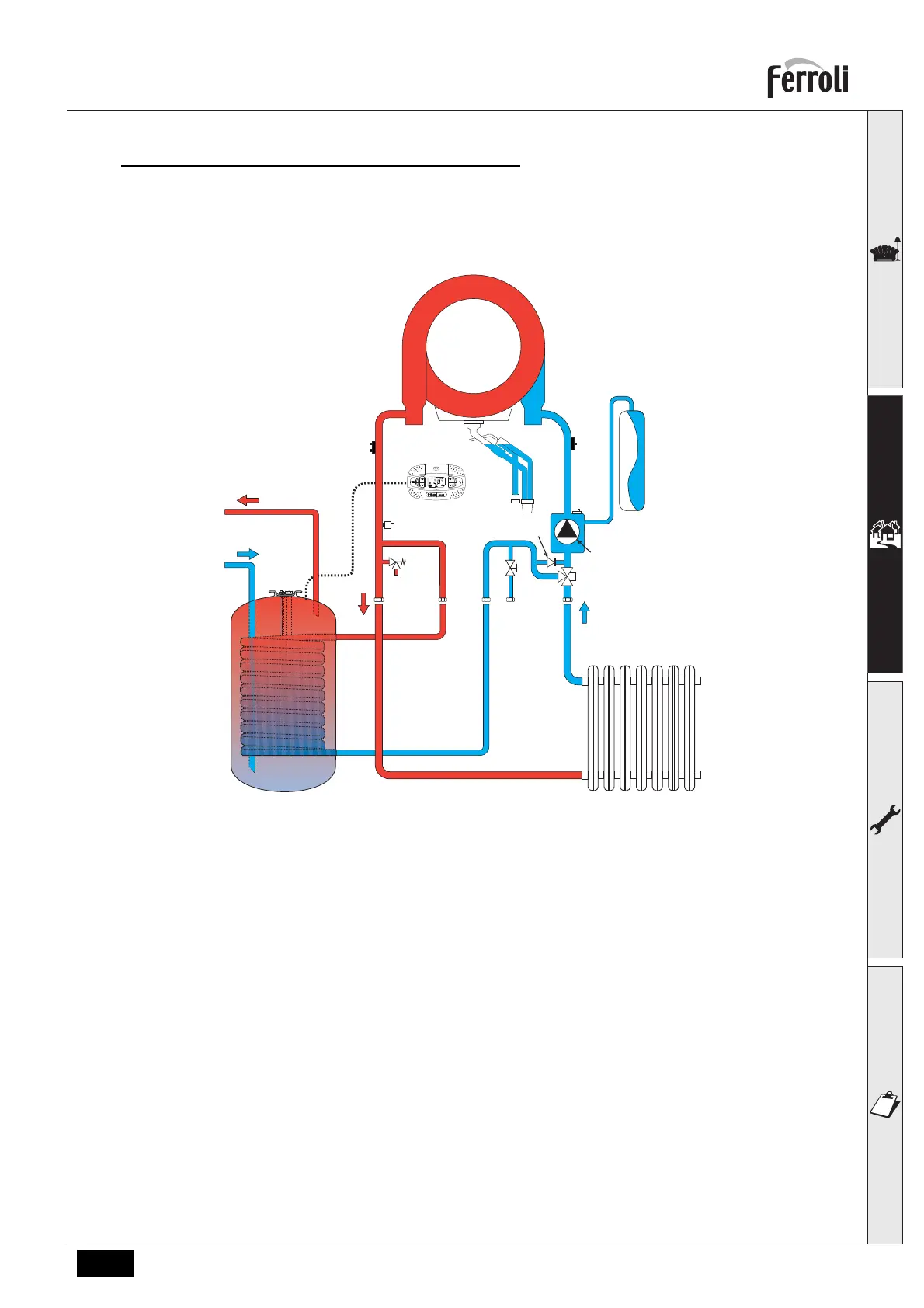

fig. 19- Esquema de conexión a un termotanque externo
8 Salida agua caliente sanitaria
9 Entrada de agua sanitaria
10 Ida a calefacción - Ø 3/4"
11 Retorno de calefacción - Ø 3/4"
95 Válvula desviadora
209 Ida al acumulador - Ø 3/4”
210 Retorno del acumulador - Ø 3/4”
2.4 Conexión del gas
B
Antes de hacer la conexión, controle que el aparato esté preparado para fun-
cionar con el tipo de combustible disponible.
Conecte el gas al empalme correspondiente () según la normativa vigente,
con un tubo metálico rígido o con un tubo flexible de pared continua de ace-
ro inoxidable, interponiendo una llave de corte entre la instalación y la cal-
dera. Controle que todas las conexiones del gas sean estancas. En caso
contrario, puede haber peligro de incendio, explosión o asfixia.
8
9
10
11
14
186
34
56
36
193
32
74
95
241
114
209
210
