BLUEHELIX TECH RRT 24 H
12 IT
cod. 3541C661 - Rev. 00 - 10/2018
Kit antigelo per installazione all’esterno (optional)
In caso di installazione all’esterno in luogo parzialmente protetto per temperature inferiori a -5°C e fino a -15°C, la caldaia
deve essere dotata dell’apposito kit antigelo. Per il corretto montaggio, fare riferimento alle istruzioni all’interno del kit.
Collegamento ad un bollitore per acqua calda sanitaria
La scheda elettronica dell'apparecchio è predisposta per la gestione di un bollitore esterno per la produzione di acqua
calda sanitaria. Effettuare gli allacciamenti idraulici secondo lo schema di fig. 19. Effettuare i collegamenti elettrici come
indicato nello schema elettrico alla fig. 57. È necessario l'utilizzo del kit cod. 1KWMA11W. Il sistema di controllo caldaia,
alla successiva accensione, riconosce la presenza della sonda bollitore e si configura automaticamente, attivando di-
splay e controlli relativi la funzione sanitario.

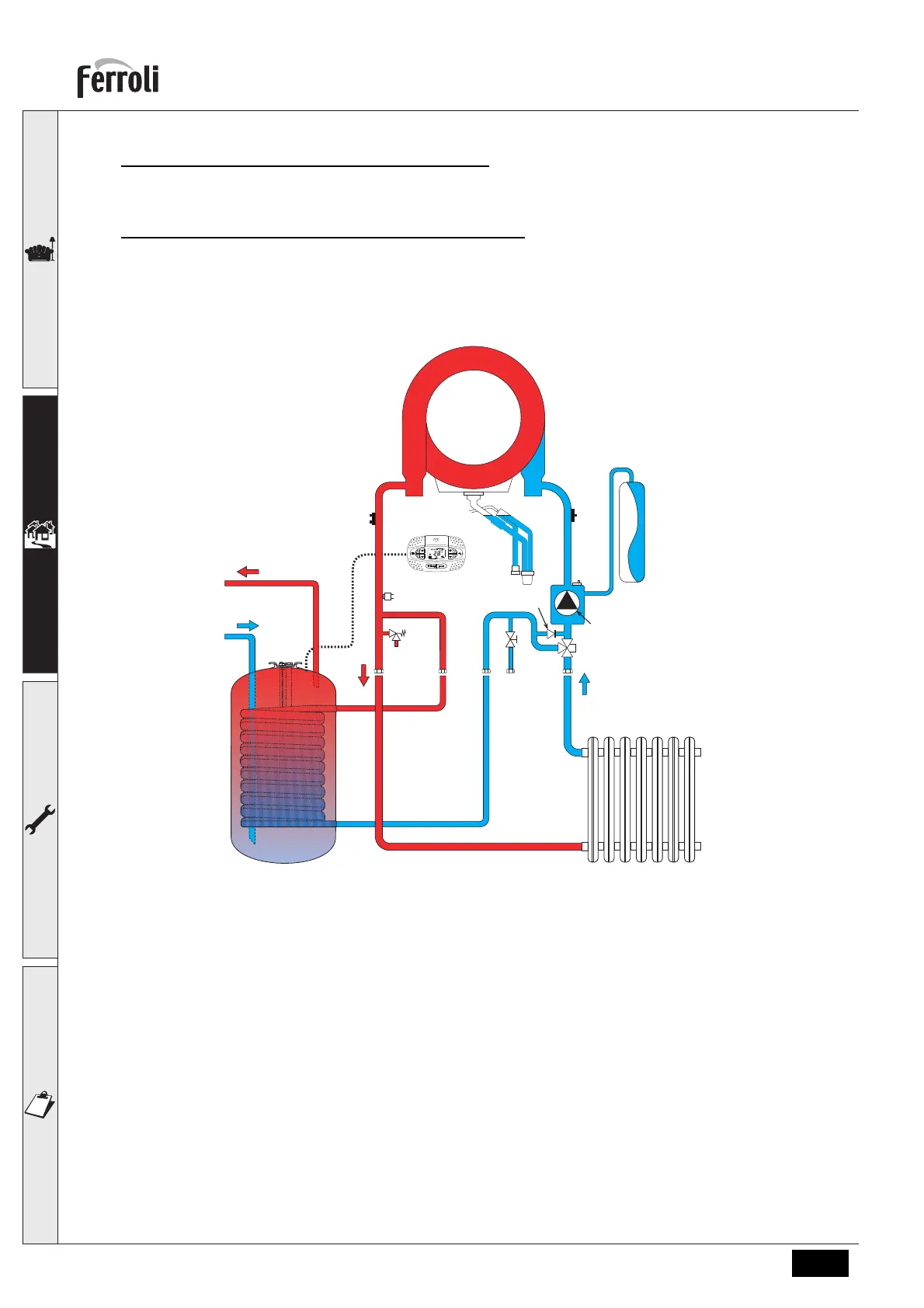

fig. 19 - Schema di collegamento ad un bollitore esterno
8 Uscita acqua calda sanitaria
9 Entrata acqua calda sanitaria
10 Mandata impianto - Ø 3/4”
11 Ritorno impianto - Ø 3/4”
95 Valvola deviatrice
209 Mandata bollitore - Ø 3/4”
210 Ritorno bollitore - Ø 3/4”
8
9
10
11
14
186
34
56
36
193
32
74
95
241
114
209
210
