BLUEHELIX TECH RRT H
100 ES
cod. 3541C673 - Rev. 00 - 11/2020
4.5 Diagramas

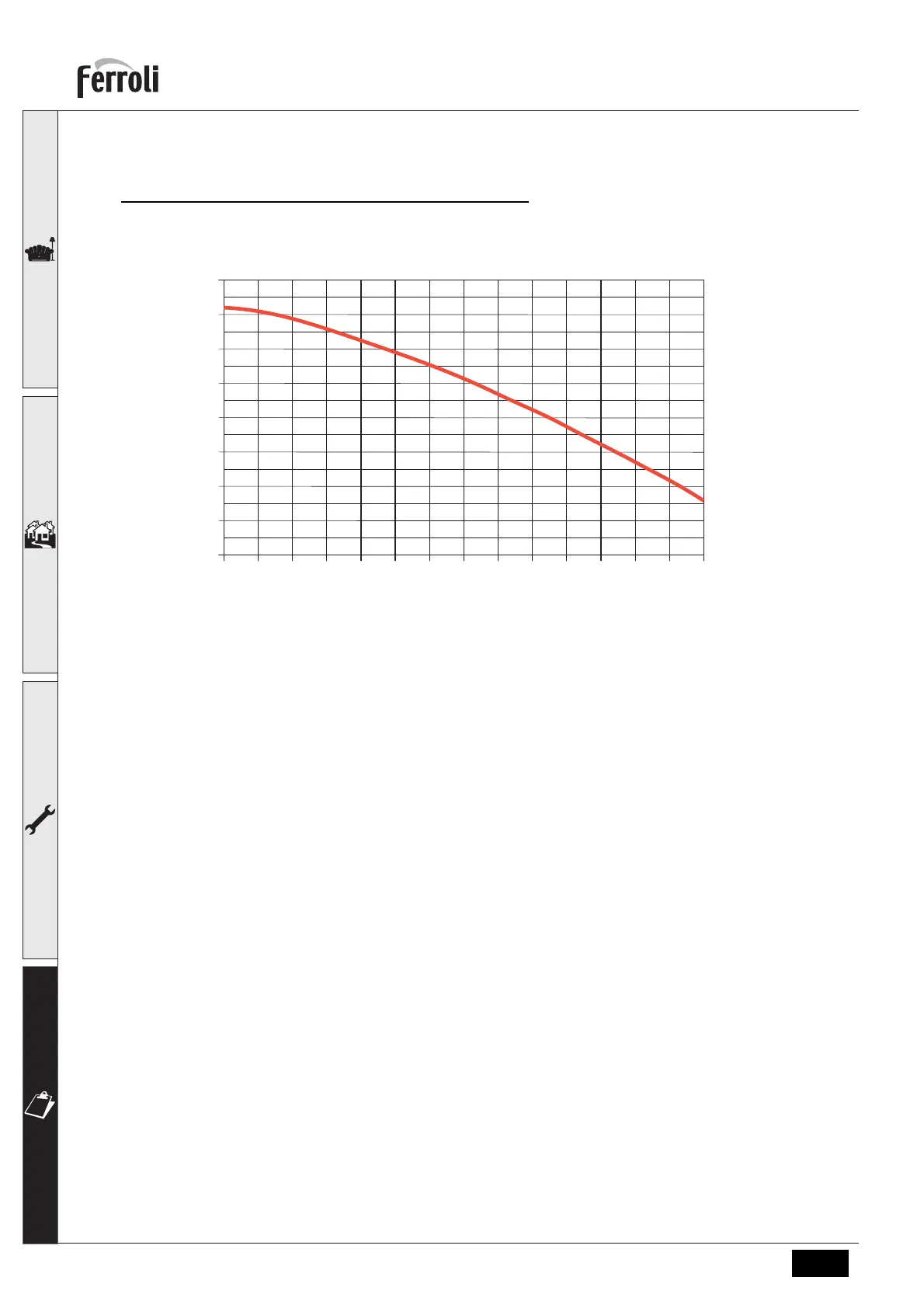

Carga hidrostática residual disponible en la instalación
BLUEHELIX TECH RRT H
fig. 57- Carga hidrostática residual disponible en la instalación
4.6 Esquema eléctrico
16 Ventilador
32 Bomba de circulación calefacción
34 Sensor temperatura calefacción
44 Válvula del gas
72 Termostato de ambiente (no suministrado)
81 Electrodo de encendido/ionización
95 Válvula desviadora
114 Presostato del agua
138 Sonda exterior (opcional)
139 Cronomando remoto (opcional)
155 Sonda de acumulador (opcional)
186 Sensor de retorno
191 Sensor de temperatura de humos
A Interruptor ON/OFF (configurable)
l/h
H [m H
2
O]
0 200 400 600 800 1000 1200 1400
8
7
6
5
4
3
2
1
0
