BLUEHELIX TECH RRT H
117RO
cod. 3541C673 - Rev. 00 - 11/2020
Racordarea cu tuburi coaxiale

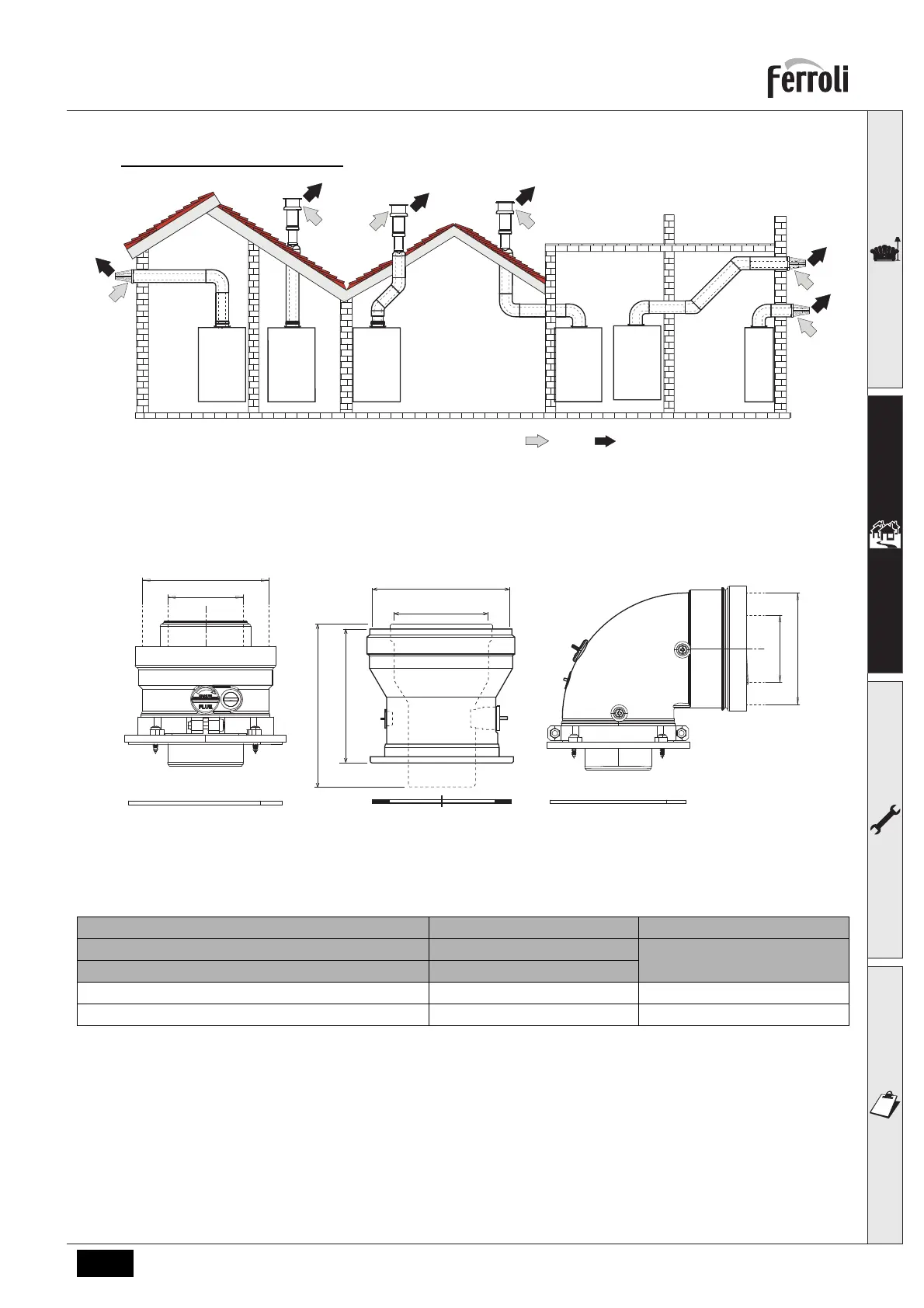

fig. 22 - Exemple de racordare cu tuburi coaxiale ( = Aer / = Gaze arse)
Pentru conectarea coaxială, montaţi pe aparat unul dintre următoarele accesorii de pornire. Pentru cotele pentru efec-
tuarea orificiilor în perete, consultaţi figura de pe copertă. Este necesar ca eventualele porţiuni orizontale ale conducte-
lor de evacuare a gazelor arse să aibă o uşoară înclinare către centrală, pentru a evita ca eventualul condens să se
scurgă spre exterior şi să picure.
fig. 23- Accesorii de pornire pentru conducte coaxiale
Tabel 2- Lungime maximă conducte coaxiale
Coaxial 60/100 Coaxial 80/125
Lungime maximă permisă (orizontală) 7 m
20 m
Lungime maximă permisă (verticală) 8 m
Factor de reducere cot 90° 1 m 0,5 m
Factor de reducere cot 45° 0,5 m 0.25 m
C
1X
C
1X
C
3X
C
3X
C
3X
C
1X
041006X0 041084X0041083X0
Ø 80
Ø 127
120
147
Ø 100
Ø 60
Ø 60
Ø 100
