BLUEHELIX TECH RRT H
50 IT
cod. 3541C673 - Rev. 00 - 11/2020
4.5 Diagrammi
Prevalenza residua disponibile all’impianto
BLUEHELIX TECH RRT H

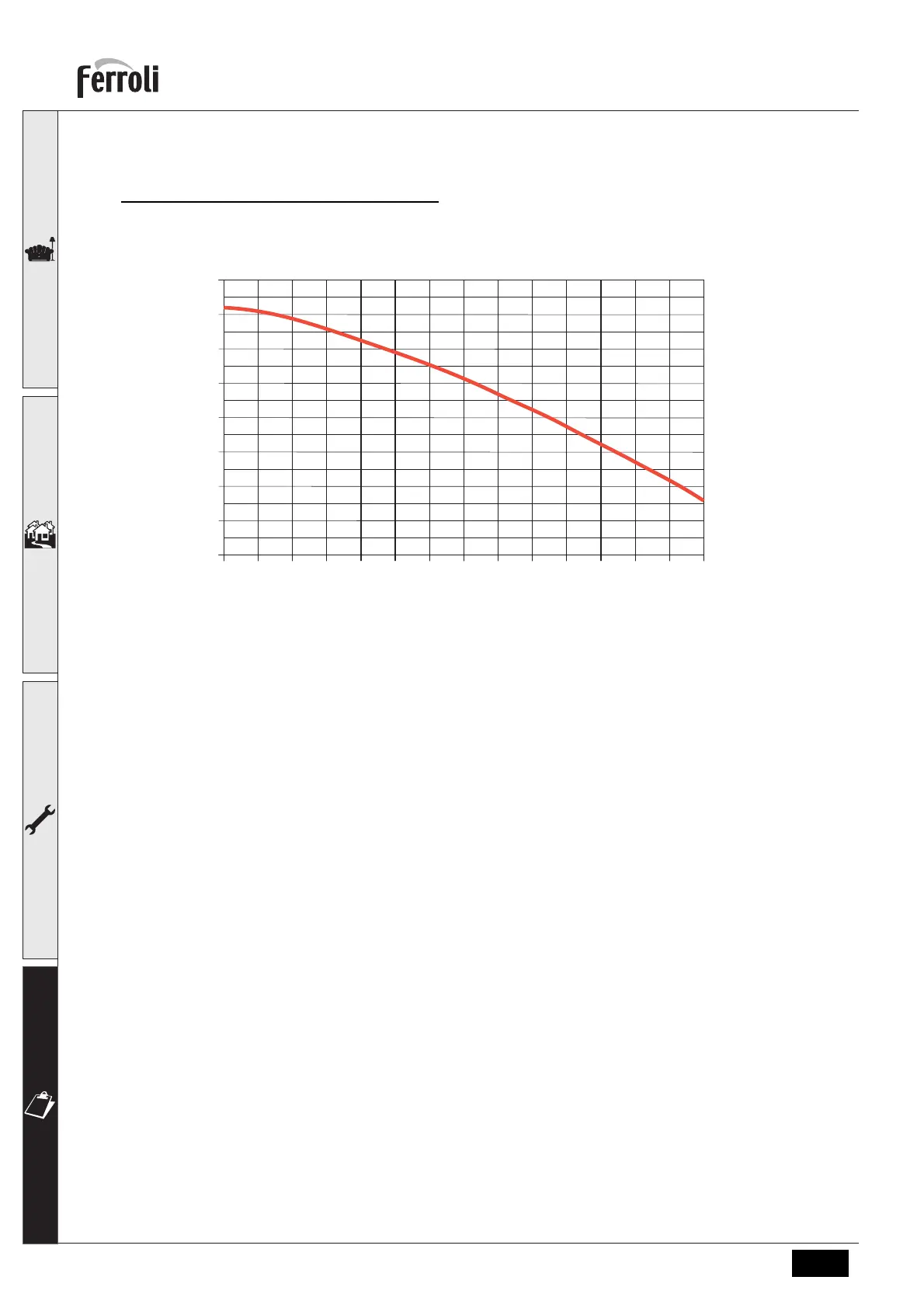

fig. 57 - Prevalenza residua disponibile all’impianto
4.6 Schema elettrico
16 Ventilatore
32 Circolatore riscaldamento
34 Sensore temperatura riscaldamento
44 Valvola gas
72 Termostato ambiente (non fornito)
81 Elettrodo d’accensione/Ionizzazione
95 Valvola deviatrice
114 Pressostato acqua
138 Sonda esterna (opzionale)
139 Cronocomando remoto (opzionale)
155 Sonda bollitore (opzionale)
186 Sensore di ritorno
191 Sensore temperatura fumi
A Interruttore ON/OFF (configurabile)
l/h
H [m H
2
O]
0 200 400 600 800 1000 1200 1400
8
7
6
5
4
3
2
1
0
