39

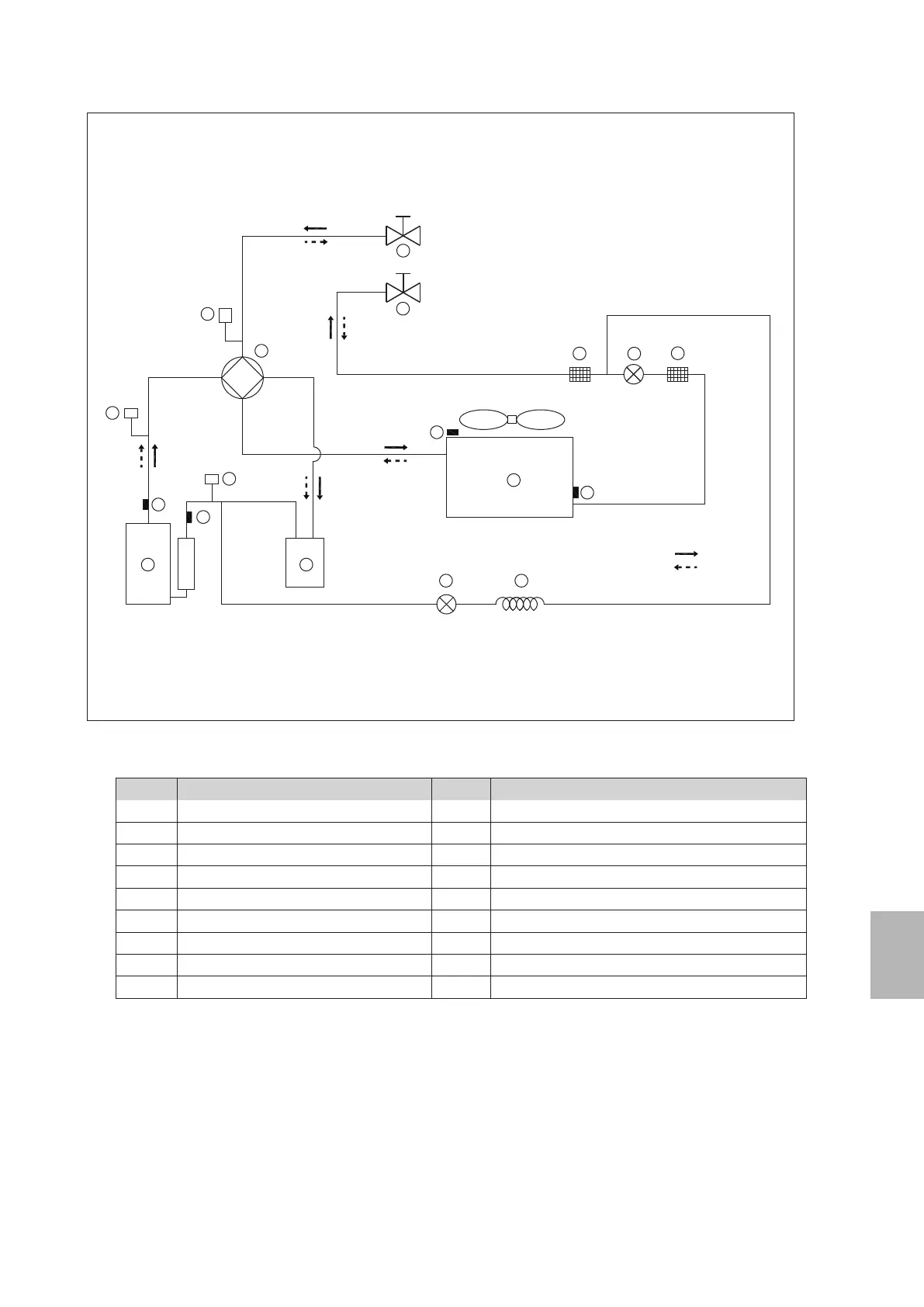

ANEXO A: Ciclo del refrigerante
1
2
3
4
5
6
7
8
9
Descripción Descripción
Elemento
10
11
12
13
14
15
16
17
Elemento
Compresor
Válvula de 4 vías
Separador de gas-líquido
Intercambiador de calor del lado del aire
Válvula de expansión electrónica
Válvula electromagnética de una vía
Filtro
Sensor de temperatura de descarga
Sensor de temperatura exterior
Sensor del intercambiador exterior
Válvula de cierre (gas)
Válvula de cierre (líquido)
Presostato de alta presión
Presostato de baja presión
Sensor de presión
Capilaridad
Sensor de temperatura de succión
LP
HP
1 3
13
2
4
7
7
5
14
8
9
10
Refrigeración
Calefacción
15
11
12
6 16
17
