Informazioni
Dalla schermata pricipale (Home), premere il tasto contestuale 2 (part. 2 - fig. 1). Suc-
cessivamente utilizzare i tasti “Navigazione menù” per visualizzare i seguenti valori:
2.3 Accensione e spegnimento
Accensione caldaia
Premere il tasto d’accensione/spegnimento (part 14 - fig. 1).

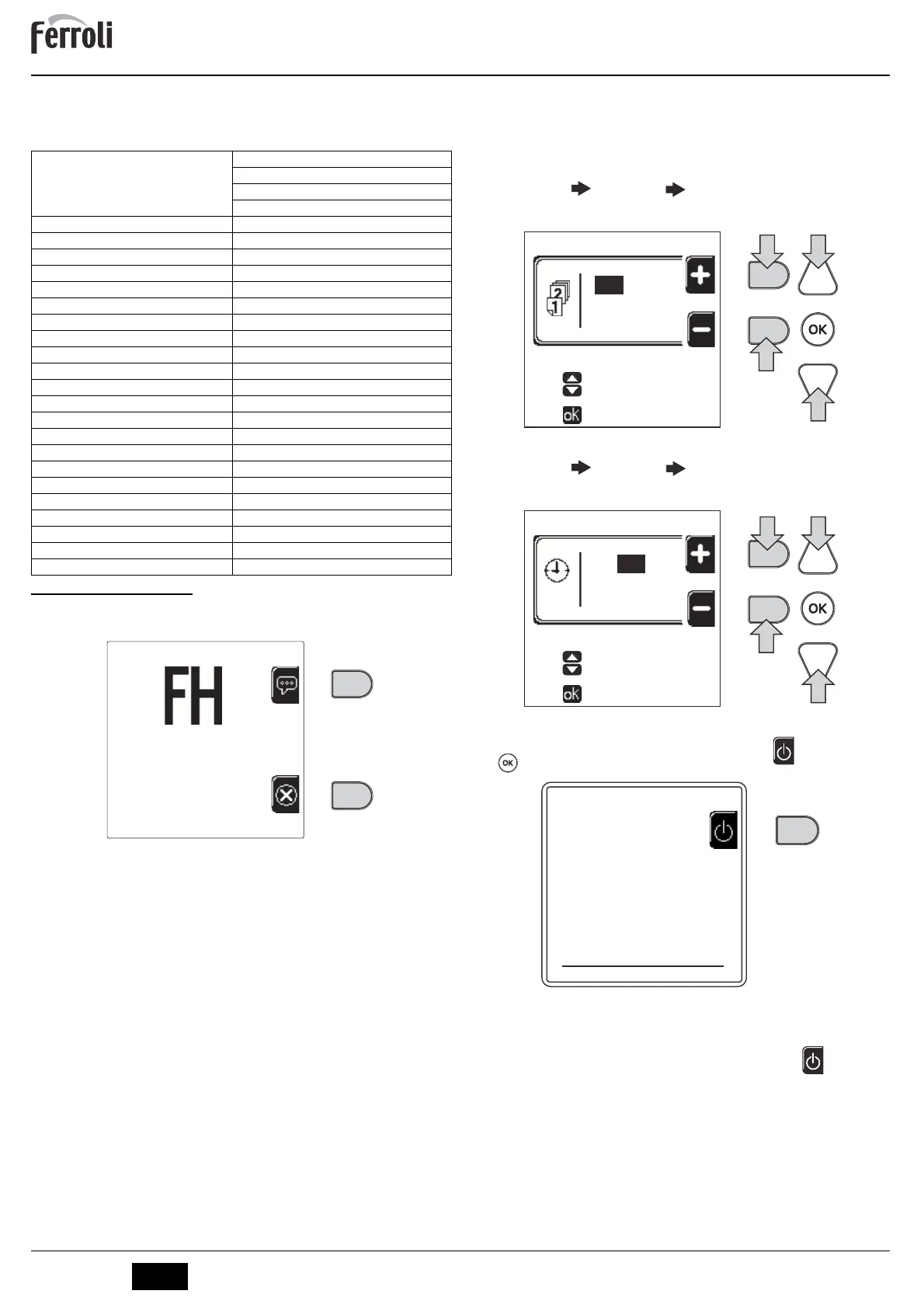

fig. 7 - Accensione caldaia
Premendo il tasto contestuale 1 è possibile scegliere la lingua desiderata e confermarla
attraverso il tasto “OK”.
Premendo il tasto contestuale 3 è possibile interrompere la modalità FH.
Se nessuna delle due scelte precedentemente descritte viene effettuata, proseguire nel
modo seguente.
• Per i successivi 300 secondi il display visualizza FH che identifica il ciclo di sfiato
aria dall'impianto riscaldamento.
• Il display visualizza anche la versione firmware delle schede.
• Aprire il rubinetto del gas a monte della caldaia.
• Scomparsa la scritta FH, la caldaia è pronta per funzionare automaticamente ogni
qualvolta vi sia una richiesta al termostato ambiente.
Impostazioni
Regolazione contrasto
Per effettuare la regolazione del contrasto del display è necessario premere contempo-
raneamente il tasto contestuale 2 e il taso OK. A questo punto premere il tasto rif. 5 di
fig. 1 per aumentare il contrasto oppure il tasto rif. 7 di fig. 1 per diminuirlo.
Regolazione Data e Orario
Raggiungere la schermata visualizzata in fig. 8 navigando nel menù seguendo il percor-
so “MENÙ UTENTE “Impostazioni” “Impostazione Data”. Premere i tasti navi-
gazione 5 e 7 per selezionare il valore e modificarlo con i tasti contestuali 1 e 2.
Confermare con il tasto OK.
fig. 8 - Regolazione Data
Raggiungere la schermata visualizzata in fig. 9 navigando nel menù seguendo il percor-
so “MENÙ UTENTE “Impostazioni” “Impostazione Orario”. Premere i tasti na-
vigazione 5 e 7 per selezionare il valore e modificarlo con i tasti contestuali 1 e 2.
Confermare con il tasto OK.
fig. 9 - Regolazione Orario
Spegnimento caldaia
Dalla schermata principale/Home, premere il tasto contestuale e confermare con il
tasto .
fig. 10 - Spegnimento caldaia
Quando la caldaia viene spenta, la scheda elettronica è ancora alimentata elettricamente.
È disabilitato il funzionamento sanitario (con bollitore opzionale installato) e riscalda-
mento. Rimane attivo il sistema antigelo.
Per riaccendere la caldaia, premere nuovamente il tasto contestuale .
La caldaia sarà immediatamente pronta per funzionare ogni qualvolta si prelevi acqua
calda sanitaria (con bollitore opzionale installato) o vi sia una richiesta al termostato am-
biente.
Per togliere completamente l’alimentazione elettrica all’apparecchio premere il tasto
part. 14 - fig. 1.
B
Togliendo alimentazione elettrica e/o gas all'apparecchio il sistema antigelo
non funziona. Per lunghe soste durante il periodo invernale, al fine di evitare
danni dovuti al gelo, è consigliabile scaricare tutta l’acqua della caldaia, quella
sanitaria e quella dell’impianto; oppure scaricare solo l’acqua sanitaria e intro-
durre l’apposito antigelo nell’impianto di riscaldamento, conforme a quanto pre-
scritto alla sez. 3.3.
Richiesta riscaldamento
OT significa richiesta comando OpenTherm
TA significa richiesta termostato ambiente
0-10Vdc significa richiesta segnale 0-10Vdc
TA2 significa richiesta secondo termostato ambiente
Circolatore riscaldamento
ON/OFF
Valvola 3 vie riscaldamento
ON/OFF
Valvola 3 vie sanitario
ON/OFF
Tempo attesa
ON/OFF
Protezione Delta T
ON/OFF
Supervisore di Fiamma
ON/OFF
Sensore riscaldamento1
°C
Sensore riscaldamento2
°C
Sensore Ritorno
°C
Sensore sanitario
°C
Sonda Esterna
°C
Sensore Fumi
°C
Sensore riscaldamento Cascata
°C
Frequenza ventilatore
Hz
Carico Bruciatore
%
Pressione acqua impianto
1.4bar = ON, 0.0 bar = OFF
Circolatore Modulante
%
Circolatore Modulante Cascata
%
Corrente Ionizzazione
uA
Ingresso 0-10Vdc
Vdc
Temperatura regolazione riscaldamento
Setpoint (°C)
Regolazione livello potenza 0-10Vdc
Setpoint (%)
Display v.01
Centralina Modulo 1 v.01
per confermare
Impostazione data
24 / 09
2013
per confermare
Impostazione orario
5
7
1
2
Giovedì 9 Gen. 2014 00:15:60
