2.4 Regolazioni
Commutazione Estate/Inverno
Premere il tasto (part. 9 - fig. 1) per 1 secondo.
Il display attiva il simbolo Estate. La funzione riscaldamento viene disattivata mentre ri-
mane attiva l’eventuale produzione di acqua sanitaria (con bollitore esterno opzionale).
Rimane attivo il sistema antigelo.
Per disattivare la modalità Estate, premere nuovamente il tasto (part. 9 - fig. 1)
per 1 secondo.

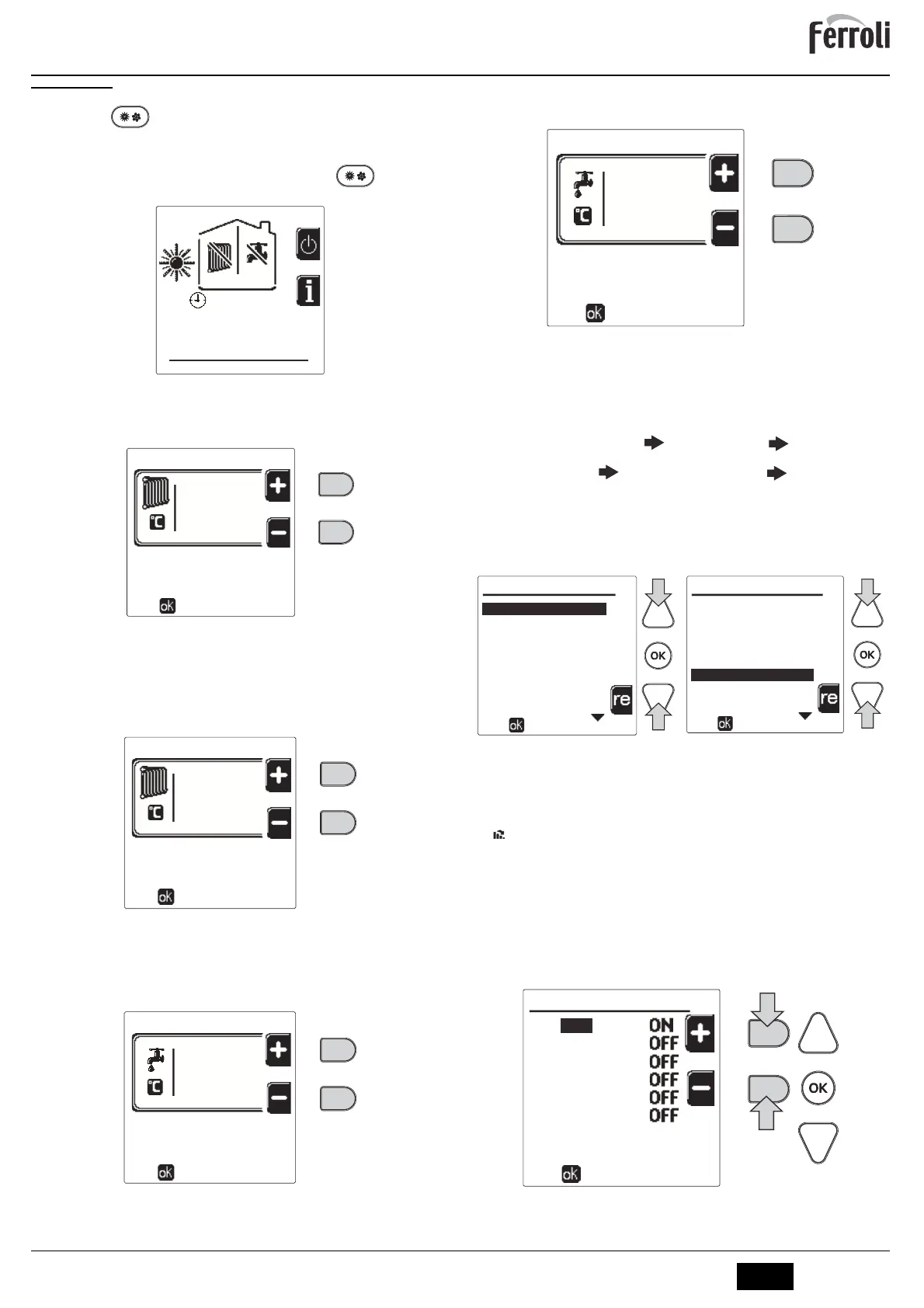

fig. 11 - Estate
Regolazione temperatura riscaldamento
Accedere al menù “Temp Regolazione” per variare la temperatura da un minimo di
20°C ad un massimo di 80°. Confermare con il tasto OK.
fig. 12
B
La caldaia viene venduta con programma orario non attivato. Quindi, in caso di
richiesta, questo è il valore di setpoint.
Riduzione della temperatura riscaldamento
Accedere al menù “Temp Regolazione Riduzione” per variare la temperatura da un
minimo di 0°C ad un massimo di 50°. Confermare con il tasto OK.
fig. 13
A
Questo parametro viene utilizzato solo se è attivata la programmazione oraria.
Vedi *** 'Programmazione orario' on page 5 ***
Regolazione Riduzione temperatura sanitario (con bollitore opzionale installato)
Accedere al menù “Temp Regolazione” per variare la temperatura da un minimo di
10°C ad un massimo di 65°C. Confermare con il tasto OK.
fig. 14
B
La caldaia viene venduta con programma orario non attivato. Quindi, in caso di
richiesta, questo è il valore di setpoint.
Riduzione della temperatura sanitario (con bollitore opzionale installato)
Accedere al menù “Temp Regolazione Riduzione” per variare la temperatura da un
minimo di 0°C ad un massimo di 50°C. Confermare con il tasto OK.
fig. 15
A
Questo parametro viene utilizzato solo se è attivata la programmazione oraria.
Vedi *** 'Programmazione orario' on page 5 ***
Programmazione orario
La programmazione dell’orario avviene con le stesse modalità sia per il riscaldamento
che per il sanitario; i due programmi sono indipendenti.
Per la programmazione del
Riscaldamento
accedere al menù “Programma Orario” se-
guendo il percorso “MENÙ UTENTE “RISCALDAMENTO” “Programma Orario”.
Per la programmazione del
Sanitario
accedere al menù “Programma Orario” seguendo il
percorso “MENÙ UTENTE “ACQUA CALDA SANITARIA” “Programma Orario”.
Scegliere il tipo di programmazione che si vuole effettuare e seguire le indicazione de-
scritte di seguito.
Selezionare il giorno (fig. 16) o l’intervallo di giorni da programmare (fig. 17) e conferma-
re con il tasto OK.
Il programma è di tipo settimanale: ciò significa che si possono impostare 6 fasce orarie
indipendenti per ciascun giorno della settimana (fig. 18); per ciascuna fascia oraria si po-
tranno scegliere 4 opzioni:
• ON. In caso di richiesta Riscaldamento/Sanitario, la caldaia lavora alla Temperatura
di Regolazione Riscaldamento/Sanitario (fig. 12/fig. 14) impostata.
• In caso di richiesta Riscaldamento/Sanitario, la caldaia lavora alla Temperatura
di Regolazione Ridotta. La temperatura Ridotta si ottiene sottraendo il valore della
Temperatura Regolazione Riduzione (fig. 13/fig. 15) alla Temperatura di Regolazio-
ne Riscaldamento/Sanitario (fig. 12/fig. 14) impostata.
• OFF. In caso di richiesta riscaldamento/Sanitario, la caldaia non attiverà la modalità
Riscaldamento/Sanitario.
• -- : -- OFF. Fascia oraria disabilitata.
A
La caldaia viene venduta con programma orario non attivato. Infatti, ogni giorno
sarà programmato dalle ore 00:00 alle ore 24:00 in modalità ON (fig. 18).
Per prima cosa, impostare l’orario d’inizio della prima fascia oraria (fig. 18) tramite i tasti
contestuali 1 e 2.
fig. 18
Giovedì 9 Gen. 2014 11:33:03
23°C 32°C
Temp Regolazione
Temp Regolazione Riduzione
per confermare
per confermare
Temp Regolazione
fig. 16
fig. 17
per confermare
Temp Regolazione Riduzione
per confermare
Programma Orario
Martedì
Mercoledì
Giovedì
Venerdì
Sabato
Domenica
Lunedì-Domenica
Lunedì
per confermare
Programma Orario
Giovedì
Venerdì
Domenica
Lunedì-Domenica
Lunedì-Venerdì
Sabato-Domenica
Mercoledì
per confermare
Programma Orario
2.
3.
4.
5.
6.
1.
Salva & Esci
Copia su giorno successivo
