Festo SPC11−... 0404a Deutsch8

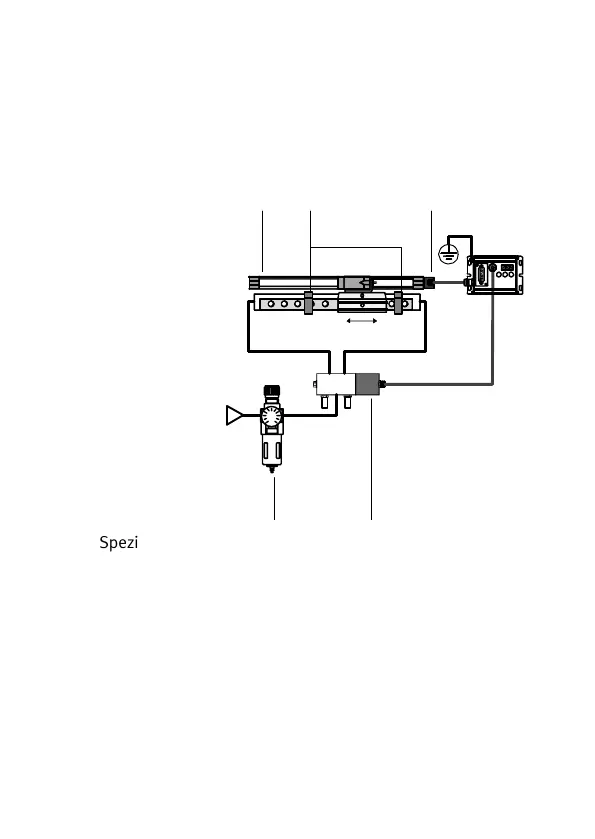

3.1 Übersicht Montage und pneumatische Installation
(Beispiel DGPL−... und MLO−POT−...−TLF)
1 Mess−System
2 Festanschläge
3 Mess−System−
anschluss
4 Proportional−Wege
ventil
5 Wartungseinheit
(ohne Öler, mit
5m−Filter)
45
P.01P.02
1
24
Spezielle Hinweise zu den verwendeten Komponenten
siehe Beschreibungen zum SPC11.
Anschlüsse am Proportional−Wegeventil
Arbeitsanschluss 4 bewirkt Bewegung in Richtung Mess−
Systemnullpunkt. Arbeitsanschluss 2 bewirkt Bewegung in
gegenläufiger Richtung. Bei Linearantrieben: der Mess−
Systemnullpunkt liegt auf der Seite des Mess−System−
anschlusses.
