DWC
11
D
Schlittendemontage
Den Tiefenanschlag
[9-2]
so weit in das Gehäu-
se eindrücken, bis sich die Arretierungstaste
[12-1]
auf Höhe der Markierung zur Schlitten-
demontage
[12-2]
befindet – siehe Bild
[12a]
.
Arretierungstaste
[12-1]
drücken und gleich-
zeitig den Schlitten aus dem Magazin ziehen –
siehe Bild
[12b]
.
Taste
[9-1]
drücken und gleichzeitig den Tiefen-
anschlag lösen – siehe Bild
[12c]
.
Demontage des Transporthebels
Taste
[13-1]
drücken und gleichzeitig in Pfeil-
richtung schieben – siehe Bild
[13a]
.
Die frei gewordene Taste
[13-1]
(Bild
[13b]
) zu-
sammen mit dem Transporthebel
[13-2]
und
mit der Feder
[13-3]
aus dem Schlitten entneh-
men (Bild
[13c]
).
Die einzelnen Teile reinigen, defekte oder abge-
nutzte Teile auswechseln und danach in umge-
kehrter Reihenfolge montieren.
Beim Wiedereinbau des Transporthebels in
den Schlitten auf den korrekten Sitz der Fe-
der
[13-3]
im Transporthebel achten. Eine
fehlerhafte Montage kann den Schrauben-
gurttransport stören.

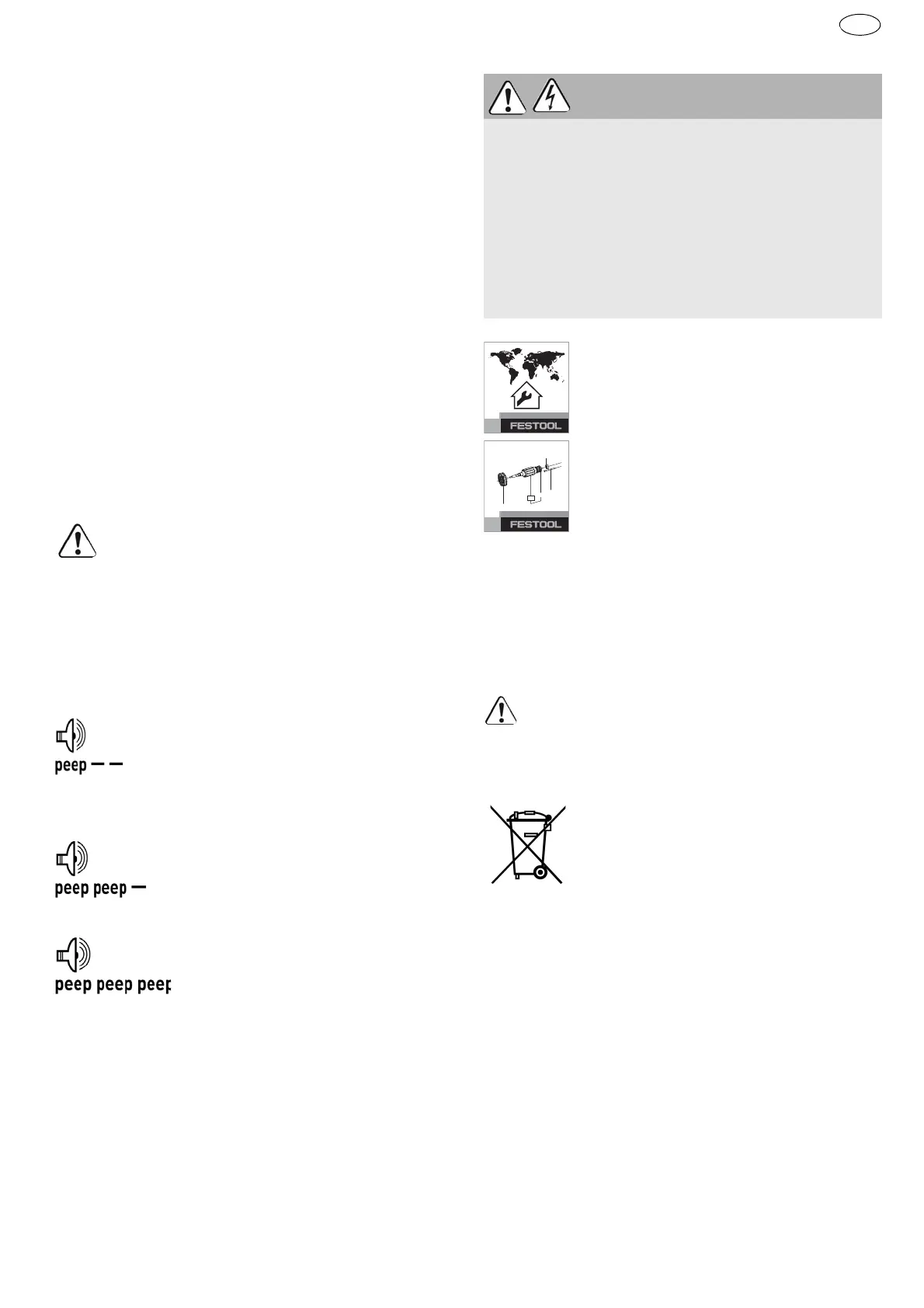

10.2 Akustische Warnsignale
Akustische Warnsignale ertönen bei folgenden Be-
triebszuständen und die Maschine schaltet ab:
11 Wartung und Pflege
Kundendienst und Reparatur
nur
durch Hersteller oder durch Service-
werkstätten: Nächstgelegene Adresse
unter:
Nur original Festool Ersatzteile ver-
wenden! Bestell-Nr. unter:
Folgende Hinweise beachten:
– Die Lüftungsöffnungen am Elektrowerkzeug frei
und sauber halten, damit die Kühlung gewährleis-
tet ist.
– Die Anschlusskontakte am Elektrowerkzeug, La-
degerät und Akkupack sauber halten.
Für Wartung, Pflege, Entsorgung und Trans-
port des Akkupacks, dem Akkupack beilie-
gende Hinweise beachten!
12 Umwelt
Gerät nicht in den Hausmüll werfen!
Geräte, Zubehör und Verpackungen ei-
ner umweltgerechten Wiederverwer-
tung zuführen. Geltende nationale Vor-
schriften beachten.
Nur EU:
Gemäß Europäischer Richtlinie über Elek-
tro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektro-
werkzeuge getrennt gesammelt und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Informationen zur REACh:
Akku leer oder Maschine überlas-
tet.
– Wechseln Sie den Akku.
– Belasten Sie die Maschine weni-
ger.
Maschine ist überhitzt.
– Nach Abkühlung können Sie die
Maschine wieder in Betrieb neh-
men.
LiIon-Akkupack ist überhitzt oder
defekt.
– Prüfen Sie die Funktionsfähigkeit
bei abgekühltem Akkupack mit
dem Ladegerät.
WARNUNG
Verletzungsgefahr, Stromschlag
Vor allen Wartungs- und Pflegearbeiten stets
den Akkupack von dem Elektrowerkzeug abneh-
men!
Alle Wartungs- und Reparaturarbeiten, die ein
Öffnen des Motorgehäuses erfordern, dürfen
nur von einer autorisierten Kundendienstwerk-
statt durchgeführt werden.
EKAT
1
2
3
5
4
