FHC microTargeting 22375Z - Page 45

L011-51 (Rev. G0, 2020-07-28) 45
1
2
3
A
5
6
4
7
B
C
8

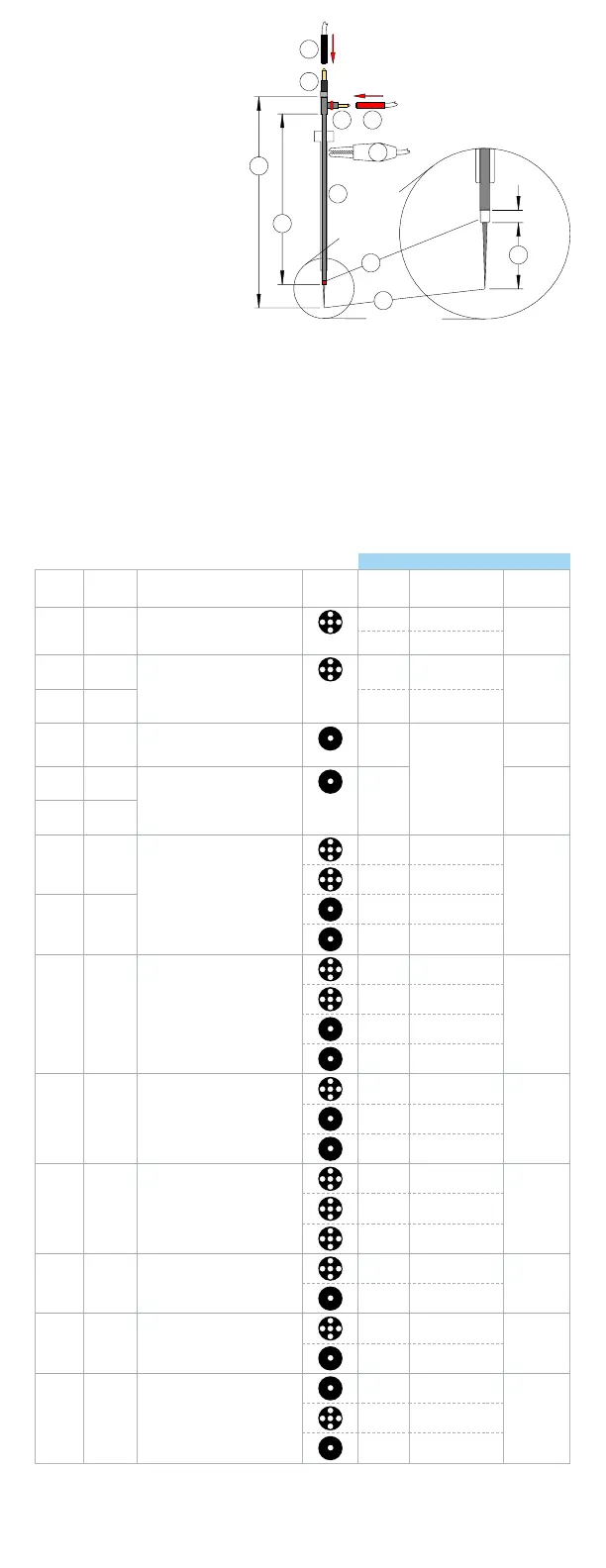

1. Micro Contact
2. Macro Contact
3. Tub de introducere
4. Vârful macroelectrodului
5. Vârful microelectrodului
6. Negru
7. Roșu
8. Clemă aligator
A. Lungime electrod
B. Lungime diferenţială
C. Lungime macrotub
MTD234(**)(***) (Consultaţi definiţiile de mai jos)
MTD: electrod diferenţial microTargeting™
2: Material bază electrod-
W: Tungsten
P: platină/iridiu (80%/20%)
S: oţel inoxidabil
3: impedanţă-
Măsurată la 1000 Hz:
A: 500 kohmi ((±30%)
B: 1,0 Megohmsi (±20%)
C: 5,0 Megohmi (±20%)
D: 10 Megohmi (±20%)
X: A se specifica între .1 și 10
Z: D.ZAP 1,0 Megohmi (±20%)
Măsurat la 220Hz:
L: D.ZAP 1,0 Megohmi (±20%)
Utilizat cu:
4: Forma de prezentare-
N: Un pachet cu 6 electrozi microTargeting™
furnizaţi nesterili
P: Un pachet cu 5 electrozi microTargeting™
furnizaţi sterili
(**)(***): Dimensiuni specifice client-
Lungime electrod: 100mm – 293mm
Lungime diferenţială: 1mm – 50mm
Lungime tub protector: derivată din electrod
și lungime diferenţială
KT-FPK-S20 este un kit la îndemână care constă din
34685L, 66-DA-SD, 66-EL-LP și 66-IT-05P.
KT-PPK-S este un kit la îndemână care constă din
44975L, 66-DA-SD, 66-EL-LP și 66-IT-03P.
Număr de
catalog
Sfat
Material
Specicaii
Tip de intro-
ducere
Sistem de
acionare
Tub de introducere
a electrodului
Sistem stereo-
tactic
22675L Tungsten Impedanţă: 1M@220Hz, Lungime totală
până la macro contact: 261,5 mm,
Lungime totală până la vârf: 271,5 mm,
Diametru max.: 0,55 mm
STar Drive
70-IT-ARP +
70-CN-ET, 70-IT-AR
Leksell
CRW
mT Drive 66-IT-1018, 66-IT-AR
*22375Z
22675Z
Tungsten Impedanţă: 1M@1kHz, Lungime totală
până la macro contact: 261,5 mm,
Lungime totală până la vârf: 271,5 mm,
Diametru max.: 0,55 mm
*Lungime totală până la macro contact:
268,5 mm
STar Drive
71-IT-ARP +
70-CN-ET, 70-IT-AR
Leksell
CRW
*25375Z Platină
mT Drive 66-IT-1018, 66-IT-AR
34685L Tungsten Impedanţă: 1M@220Hz, Lungime totală
până la macro contact: 256,4 mm,
Lungime totală până la vârf: 266,4 mm,
Diametru max.: 0,77 mm
STar Drive
sau
mT Drive
66-IT-01P, 66-IT-09P,
66-IT-13P, 66-IT-05P,
66-IT-07P, 66-IT-14P,
66-IT-08P, 66-IT-01,
66-IT-09, 66-IT-13,
66-IT-05, 66-IT-07,
66-IT-14, 66-IT-08
Leksell
CRW
*35385Z Platină Impedanţă: 1M@1kHz, Lungime
totală până la macro contact: 256,4 mm,
Lungime totală până la vârf: 266,4 mm,
Diametru max.: 0,77 mm
*Lungime totală până la macro contact:
263,4 mm
STar Drive
sau
mT Drive
Leksell
CRW
34685Z
*34385Z
Tungsten
*45375Z Platină Impedanţă: 1M@1kHz, Lungime
totală până la macro contact: 205,72
mm, Lungime totală până la vârf: 215,72
mm, Diametru max.: 0,55 mm
*Lungime totală până la macro contact:
212,72 mm
STar Drive
70-IT-AR5P +
70-CN-ET, 70-IT-04
Platform
mT Drive 66-IT-AR5P, 66-IT-04
*44375Z
44970R
44975Z
Tungsten
STar Drive 66-IT-03P, 66-IT-03
mT Drive 66-IT-03P, 66-IT-03
44975L Tungsten Impedanţă: 1M@220Hz, Lungime
totală până la macro contact:
205,72 mm, Lungime totală până la vârf:
215,72 mm, Diametru max.: 0,55 mm
STar Drive
70-IT-AR5P +
70-CN-ET, 70-IT-04
Platform
mT Drive
66-IT-AR5P,
66-IT-04
STar Drive 66-IT-03P, 66-IT-03
mT Drive 66-IT-03P, 66-IT-03
5000R
5005Z
Platină Impedanţă: 1M@1kHz, Lungime
totală până la macro contact:
234,2 mm, Lungime totală până la vârf:
244,2 mm, Diametru max.: 0,56 mm
mT Drive
66-IT-7100,
MER-6000
Nexframe
mT Drive 66-IT-3000
Nextdrive 66-IT-4000
5005L Platină Impedanţă: 1M@220Hz, Lungime
totală până la macro contact:
234,2 mm, Lungime totală până la vârf:
244,2 mm, Diametru max.: 0,56 mm
mT Drive
66-IT-7100
MER-6000
Nexframe
mT Drive 66-IT-3000
Nexdrive 66-IT-4000
5700R
5705Z
Platină Impedanţă: 1M@1kHz, Lungime
totală până la macro contact:
227,2 mm, Lungime totală până la vârf:
237,2 mm, Diametru max.: 0,56 mm
STar Drive
70-IT-7107 +
70-CN-ET
Nexframe
STar Drive 70-IT-3007
5705L Platină Impedanţă: 1M@220Hz, Lungime
totală până la macro contact:
227,2 mm, Lungime totală până la vârf:
237,2 mm, Diametru max.: 0,56 mm
STar Drive
70-IT-7107 +
70-CN-ET
Nexframe
STar Drive 70-IT-3007
MER-5000T Tungsten Impedanţă: 1M@1kHz, Lungime
totală până la macro contact:
234,2 mm, Lungime totală până la vârf:
244,2 mm, Diametru max.: 0,55 mm
mT Drive 66-IT-3000
Nexframe
mT Drive
66-IT-7100,
MER-6000
Nexdrive 66-IT-4000
Impedanţele măsurate in vivo pot fi diferite de impedanţele specificate mai sus din cauza diverșilor factori
contribuitori, care includ dar fără a se limita la lungimea de imersie, curentul de măsurare și temperatura.
