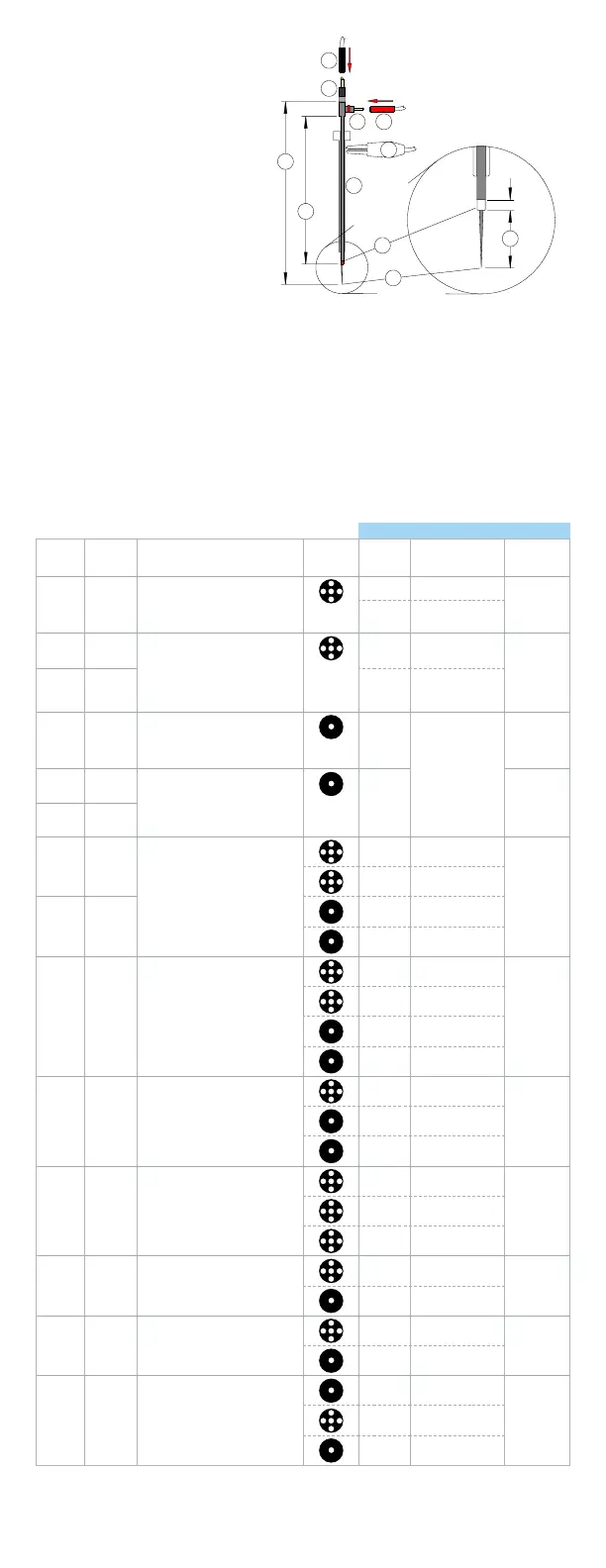

L011-51 (Rev. G0, 2020-07-28) 9
1
2
3
A
5
6
4
7
B
C
8
1. Micro contact
2. Macro contact
3. Tube guide
4. Pointe de la macroélectrode
5. Pointe de la microélectrode
6. Noir
7. Rouge
8. Pince crocodile
A. Longueur de l’électrode
B. Longueur différentielle
C. Longueur du tube macro
MTD234(**)(***) (Voir les définitions ci-dessous)
MTD: Differentiel d’électrode microTargeting™
2 : Matériau de base de l’électrode-
W : Tungsten
P : Platine/Iridium (80 %/20 %)
S : Acier inoxydable
3 : Impédance-
Mesurée à 1 000 Hz :
A : 500 kohms (±30 %)
B : 1,0 mégohm (±20 %)
C : 5,0 mégohms (±20 %)
D : 10 mégohms (±20 %)
X : Spécifier entre 0,1 et 10
Z : D.ZAP 1,0 mégohm (±20 %)
Mesurée à 220Hz :
L : D.ZAP 1,0 mégohm (±20 %)
4 : Emballage-
N : Un emballage de 6 électrodes microTargeting™ fournies non
stériles
P : Un emballage de 5 électrodes microTargeting™ fournies stériles
(**)(***) : Dimensions à la demande du client-
Longueur de l’électrode : 100 mm à 293 mm
Longueur différentielle : 1 mm à 50 mm
Longueur du tube de protection : dérivée de l’électrode
et de la longueur différentielle
KT-FPK-S20 est une trousse pratique comprenant 34685L,
66-DA-SD, 66-EL-LP et 66-IT-05P.
KT-PPK-S est une trousse pratique comprenant 44975L,
66-DA-SD, 66-EL-LP et 66-IT-03P.
Utilisé avec:
Numéro
de
catalogue
Pointe
métal
Spécications Type de
guidage
Microdes-
cendeur
Tube guide pour
électrode
Système sté-
réotaxique
22675L Tungstène Impédance : 1 M à 220 Hz, Longueur
totale au contact macro : 261,5 mm,
Longueur d’extension totale à la pointe
: 271,5 mm,
Diamètre max. : 0,55 mm
STar Drive
70-IT-ARP +
70-CN-ET, 70-IT-AR
Leksell
CRW
mT Drive 66-IT-1018, 66-IT-AR
*22375Z
22675Z
Tungstène Impédance : 1 M à 1 kHz, Longueur
totale au contact macro : 261,5 mm,
Longueur d’extension totale à la pointe
: 271,5 mm,
Diamètre max. : 0,55 mm
*Longueur totale au contact macro :
268,5 mm
STar Drive
71-IT-ARP +
70-CN-ET, 70-IT-AR
Leksell
CRW
*25375Z Platine
mT Drive 66-IT-1018, 66-IT-AR
34685L Tungstène Impédance : 1 M à 220 Hz,
Longueur totale au contact macro :
256,4 mm, Longueur d’extension totale
à la pointe : 266,4 mm,
Diamètre max. : 0,77 mm
STar Drive
ou
mT Drive
66-IT-01P, 66-IT-09P,
66-IT-13P, 66-IT-05P,
66-IT-07P, 66-IT-14P,
66-IT-08P, 66-IT-01,
66-IT-09, 66-IT-13,
66-IT-05, 66-IT-07,
66-IT-14, 66-IT-08
Leksell
CRW
*35385Z Platine Impédance : 1 M à 1 kHz, Longueur
totale au contact macro : 256,4 mm,
Longueur d’extension totale à la pointe :
266,4 mm, Diamètre max. : 0,77 mm
*Longueur totale au contact macro :
263,4 mm
STar Drive
ou
mT Drive
Leksell
CRW
34685Z
*34385Z
Tungstène
*45375Z Platine Impédance : 1 M à 1 kHz,
Longueur totale au contact macro :
205,72 mm, Longueur d’extension totale
à la pointe : 215,72 mm,
Diamètre max. : 0,55 mm
*Longueur totale au contact macro :
212,72 mm
STar Drive
70-IT-AR5P +
70-CN-ET, 70-IT-04
Platform
mT Drive 66-IT-AR5P, 66-IT-04
*44375Z
44970R
44975Z
Tungstène
STar Drive 66-IT-03P, 66-IT-03
mT Drive 66-IT-03P, 66-IT-03
44975L Tungstène Impédance : 1 M à 220 Hz,
Longueur totale au contact macro :
205,72 mm, Longueur d’extension totale
à la pointe : 215,72 mm,
Diamètre max. : 0,55 mm
STar Drive
70-IT-AR5P +
70-CN-ET, 70-IT-04
Platform
mT Drive
66-IT-AR5P,
66-IT-04
STar Drive 66-IT-03P, 66-IT-03
mT Drive 66-IT-03P, 66-IT-03
5000R
5005Z
Platine Impédance : 1 M à 1 kHz, Longueur
totale au contact macro : 234,2 mm,
Longueur d’extension totale à la pointe
: 244,2 mm,
Diamètre max. : 0,56 mm
mT Drive
66-IT-7100,
MER-6000
Nexframe
mT Drive 66-IT-3000
Nextdrive 66-IT-4000
5005L Platine Impédance : 1 M à 220 Hz, Longueur
totale au contact macro : 234,2 mm,
Longueur d’extension totale à la pointe
: 244,2 mm,
Diamètre max. : 0,56 mm
mT Drive
66-IT-7100
MER-6000
Nexframe
mT Drive 66-IT-3000
Nexdrive 66-IT-4000
5700R
5705Z
Platine Impédance : 1 M à 1 kHz, Longueur
totale au contact macro : 227,2 mm,
Longueur d’extension totale à la pointe
: 237,2 mm,
Diamètre max. : 0,56 mm
STar Drive
70-IT-7107 +
70-CN-ET
Nexframe
STar Drive 70-IT-3007
5705L Platine Impédance : 1 M à 220 Hz, Longueur
totale au contact macro : 227,2 mm,
Longueur d’extension totale à la pointe
: 237,2 mm,
Diamètre max. : 0,56 mm
STar Drive
70-IT-7107 +
70-CN-ET
Nexframe
STar Drive 70-IT-3007
MER-5000T Tungstène Impédance : 1 M à 1 kHz, Longueur
totale au contact macro : 234,2 mm,
Longueur d’extension totale à la pointe
: 244,2 mm,
Diamètre max. : 0,55 mm
mT Drive 66-IT-3000
Nexframe
mT Drive
66-IT-7100,
MER-6000
Nexdrive 66-IT-4000
Les impédances mesurées in vivo peuvent différer des impédances spécifiées ci-dessus en raison de différents
facteurs contributifs, incluant sans s’y limiter la longueur d’immersion, le courant de mesure et la température.
