PL 74
FZS 2050-E
- Zamontuj poszczególne części w następującej
kolejności:
1. Zębata podkładka blokująca A (zawierająca
również otwór umożliwiający blokadę)
2. Podkładka blokująca B
3. Głowica żyłkowa
- Przykręć głowicę żyłkową do wału obracając
ją w kierunku zgodnym z ruchem wskazówek
zegara (uwaga - odwrotny gwint) i dokładnie ją
dokręć.
- Wyjmij klucz sześciokątny z otworu blokującego.

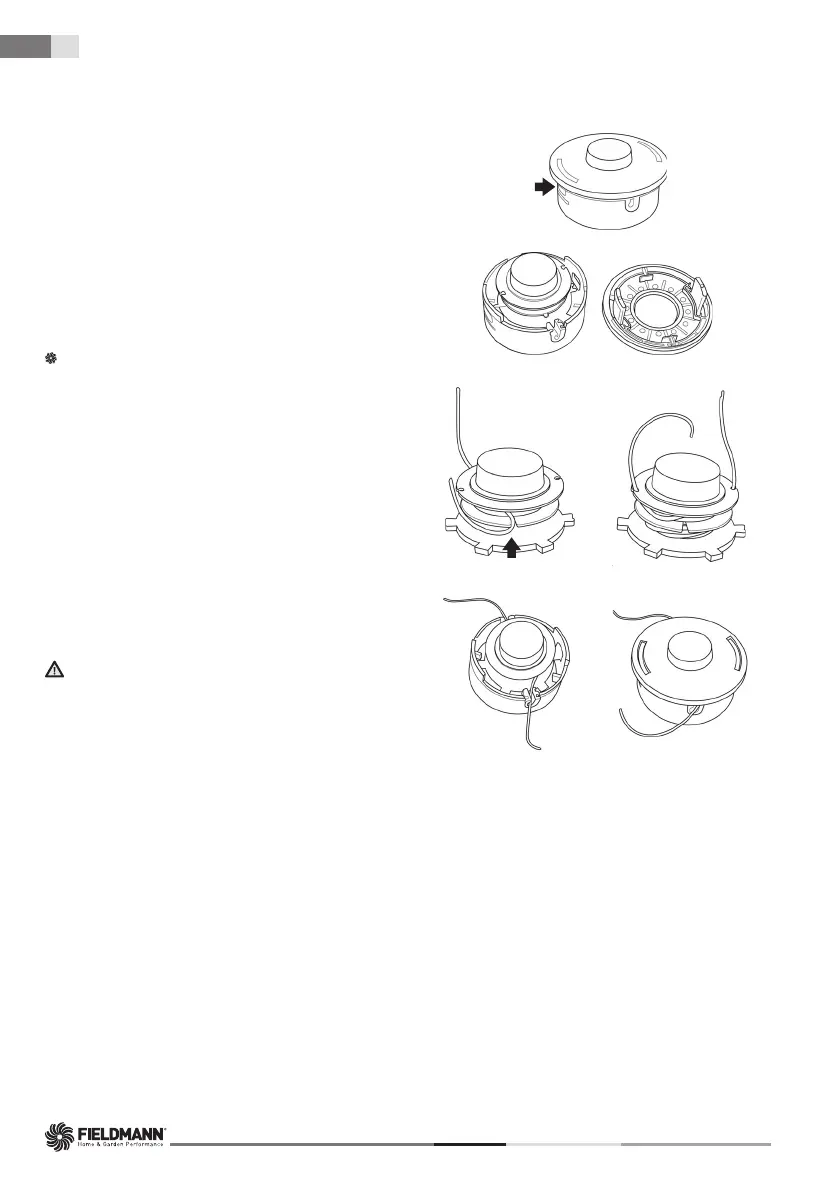

Uzupełnianie żyłki w głowicy żyłkowej
1. Wciśnij zatrzaski blokujące pokrywy znajdujące
się z boku głowicy i zdejmij pokrywę (por. rys. 5,
punkty A i B).
2. Wyjmij szpulę z głowicy żyłkowej. Przygotuj
ok. 2 -3 m żyłki o średnicy 1,6 mm.
3. Zegnij żyłkę w połowie i umieść zgięte miejsce
w koleinie (por. rys. 5, punkt C).
4. Następnie nawiń jednocześnie oba końce
na szpulę w kierunku zgodnym z ruchem
wskazówek zegara. Wsuń końce nawiniętej żyłki
do przygotowanych otworów (por. rys. 5,
punkt D).
5. Umieść z powrotem szpulę w głowicy żyłkowej
i zabezpiecz ją pokrywą (por. rys. 5, punkty E i F).
OSTRZEŻENIE
Korzystaj wyłącznie z wysokiej jakości żyłki
nylonowej o średnicy 1,6 mm. Zamiast nylonowej
żyłki nie używaj nigdy drutu ani żyłki wzmocnionej
drutem. Używaj wyłącznie oryginalnej głowicy
żyłkowej.
B
C
D
E F
A
Rys. 5
Montaż
