SL
ELEKTRIČNI REZALNIK NA NITKO UPORABNIŠKI PRIROČNIK
89
5. SESTAVLJANJE

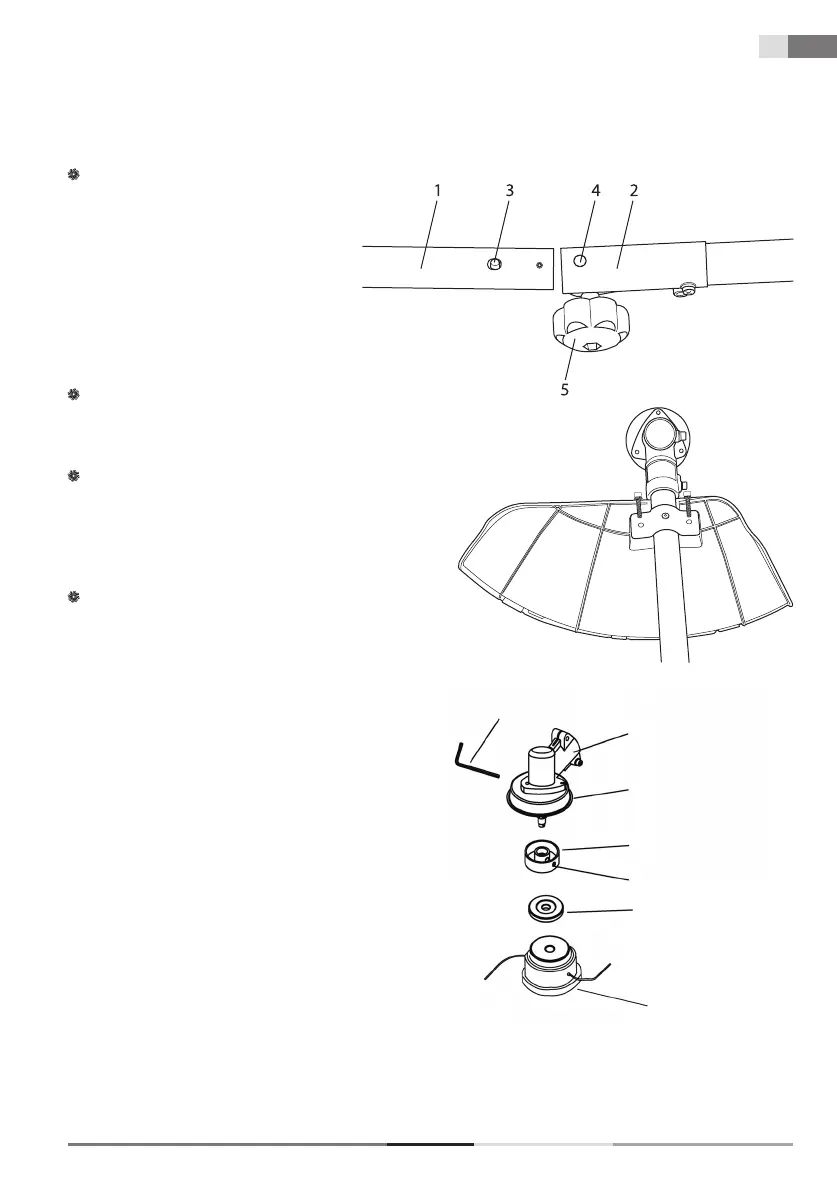

Spojite gredi rezalnika (slika 2).
Vstavite spodnji del gredi (slika 2
točka 1) v spojnik (slika 2, točka 2),
ki je del zgornje gredi. Zatič za
zaklepanje (slika 2, točka 3) se mora
vstaviti v luknjo (slika 2, točka 4).
Nato oba dela pritrdite, tako, da
privijte vijak (slika 2, točka 5). Za lažje
prevažanje rezalnika, lahko gredi
ponovno razstavite.
Na gred namestite varovalo in ga
pritrdite s priloženimi vijaki ter maticami. Matice so
vdelane v plastični pokrov (glejte sliko 3).
S priloženimi vijaki privijte ročaj (slika 1, točka 5).
Ročaj lahko poljubno namestite vzdolž gredi. Na
ta način lahko ročaj namestite v idealen in udoben
delovni položaj.
Po izbiri idealnega delovnega položaja, privijte vijake.
Namestitev glave rezalne nitke.
- V gred vstavite priloženi ključ in jo zadržite na
mestu (glejte sliko 4). To storite tako, da poravnate
luknjo v varovalu z luknjo v gredi in skoznju vstavite
šestrobi ključ. Luknji poravnate tako, da obračate
varovalo.
Sestavljanje
Slika 2
Slika 3
ZADRŽEVALNA
PODLOŽKA B
Slika 4
ŠESTROBI KLJUČ - 4 MM
GRED
ZAŠČITNI POKROV
ZOBATA ZADRŽEVALNA
PODLOŽKA A
ZADRŽEVALNA LUKNJA
GLAVA REZALNE NITKE
