Instalación y funcionamiento (continuación)
Cuando la unidad TS20A se use en GLP comercial o para la
venta al detalle, el medidor de ujo se mostrará en el diagrama
de cableado del fabricante.
Cuando la unidad TS20A se use como un medidor
independiente, se puede utilizar con muchos registradores
electrónicos distintos, que se pueden instalar en el medidor de
ujo o de manera remota.
En los diagramas de cableado de estas 2 páginas, se muestra
el medidor de ujo con registradores que están disponibles a
través de Tuthill. Ciertamente, también se puede utilizar con
muchos otros registradores.

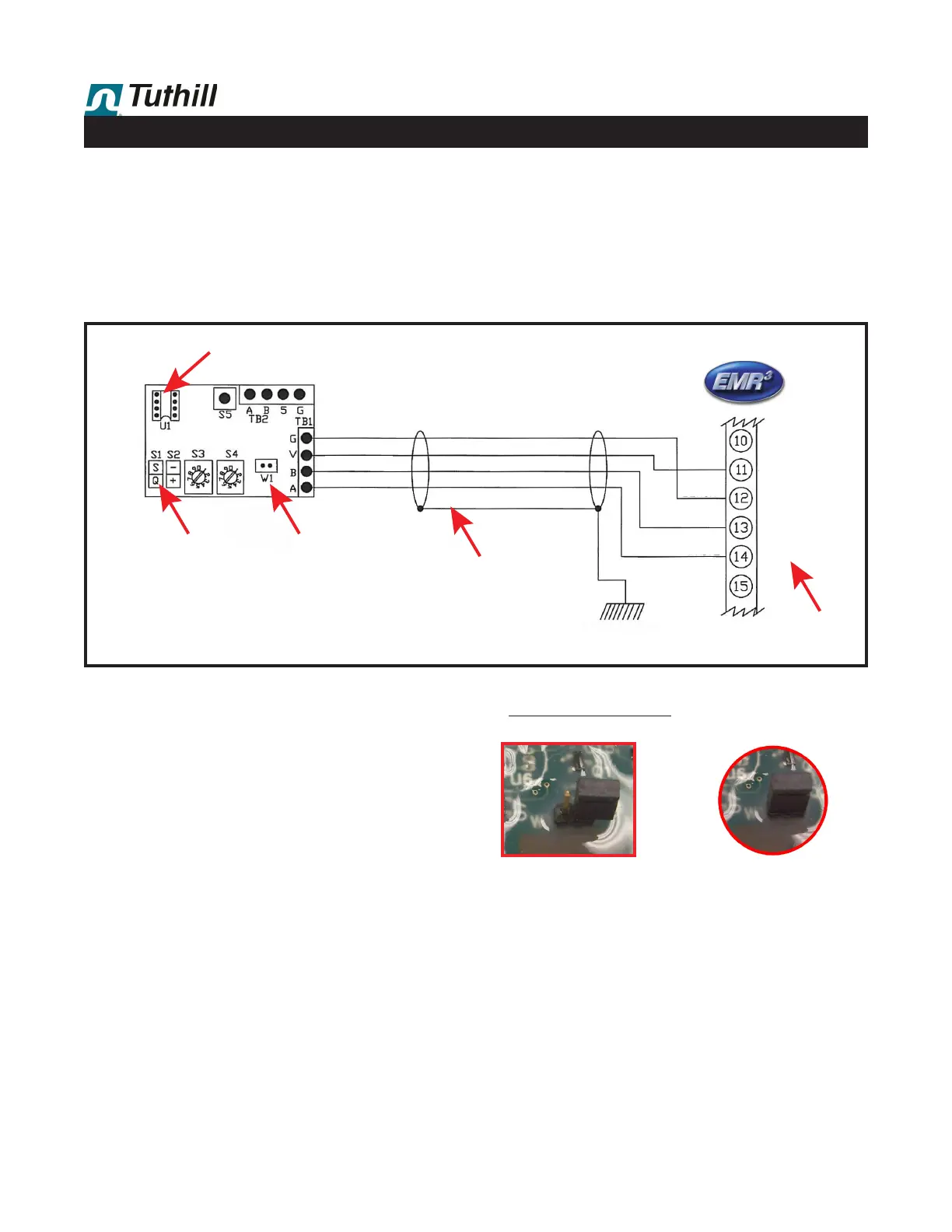

TS20A con SCL, hacia EMR
3
1. El SCL es especíco del modelo, y en algunos casos, también es especíco de la aplicación. NO transera a otro medidor
de ujo sin consultarlo con Tuthill.
2. Use un cable blindado con 4 conductores.
3. Termine los blindajes en el instrumento receptor
(registrador).
4. Mueva el derivador de corriente W1 (puente) para que
coincida con el voltaje de funcionamiento:
5. S1 debe estar en la posición Q.
6. La señal de salida tiene una resistencia de conexión
interna (1000 Ω) en cada canal.
7. Si el instrumento receptor (registrador) está una distancia de cable de más de 60 m del medidor de ujo, se requiere un
amplicador en la señal de pulsos. Si esta opción no se solicitó, consulte a Tuthill antes del arranque.
NEGRO
ROJO
VERDE
BLANCO
ROJO
NEGRO
VERDE
BLANCO
+5 V CC
TIERRA
CANAL B
CANAL A
UNIDADES DE 10
Tierra EMR
3
EL0300-5-?
2 & 3
54
6
1 pasador expuesto:
6a12VCC.
Ambos pasadores cubiertos:
5 V CC reg.
6
