FILL-RITE TS20A - Page 32

APLIQUE SELLADOR DE JUNTAS PERMATEX 98H
HIGH TACK EN AMBOS LADOS DEL DIAFRAGMA,
EN UN ANCHO APROXIMADO DE 13 MM
ALREDEDOR DEL ORIFICIO CENTRAL DURANTE
EL MONTAJE

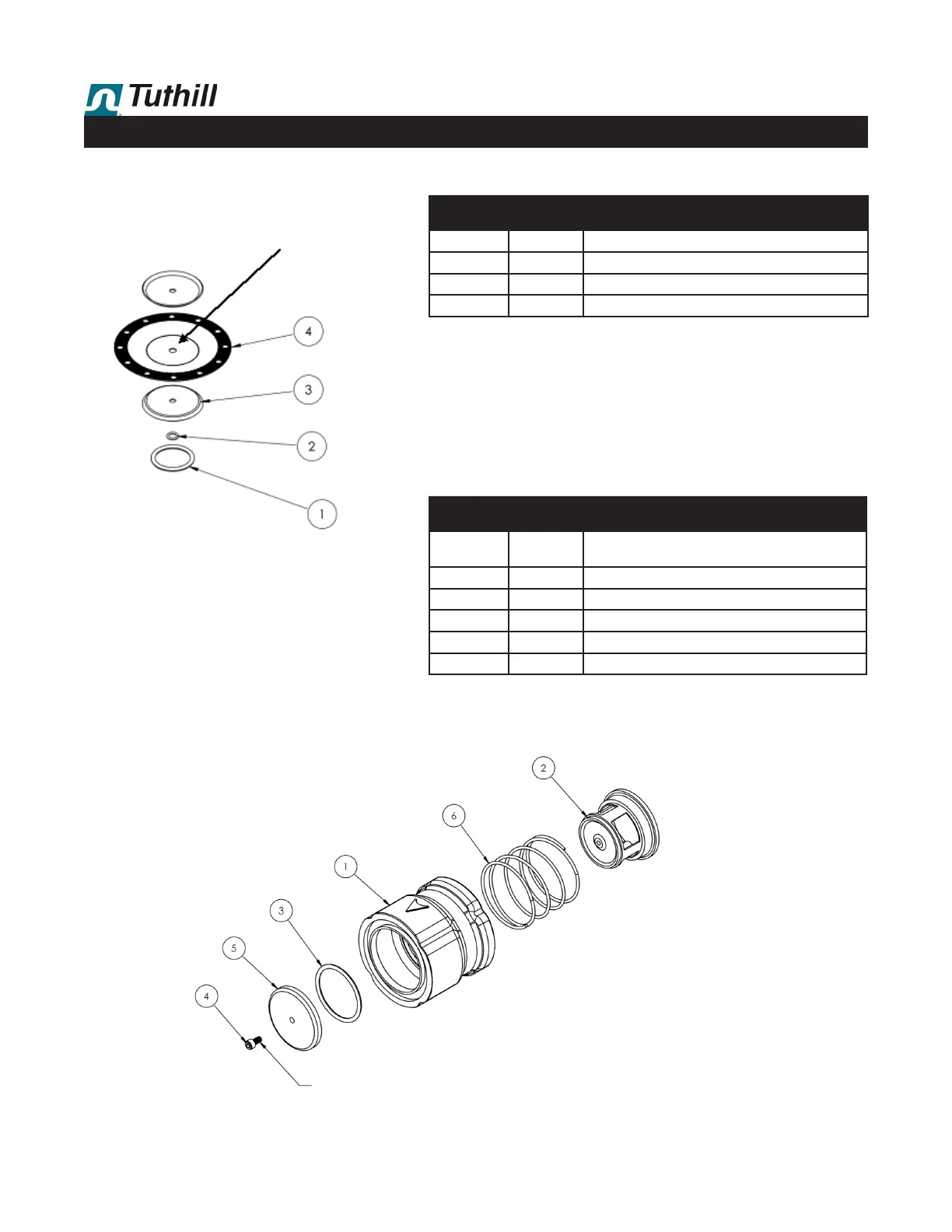

JuegodesellodediafragmaKITTSDS20
N.° de
elemento
Cant. Descripción
1 1 Junta tórica, Buna
2 1 Junta tórica, Buna
3 2 Arandela de refuerzo, diferencial de 5,1 cm
4 1 Diafragma, diferencial de 5,1 cm
ConjuntodeantirreujoVP1950
N.° de
elemento
Cant. Descripción
1 1
Cuerpo, antirreujo de 5,1 cm, acabado con
revestimiento
2 1 Cuerpo, antirreujo de 5,1 cm, anodizado
3 1 Junta tórica, Buna
4 1 Tornillo de cabeza hueca, 10-32 x 3-8
5 1 Barra, antirreujo de 5,1 cm
6 1 Resorte, antirreujo de 5,1 cm, GPL
Mantenimiento del medidor de ujo (continuación)
APLIQUE FIJADOR DE ROSCAS AZUL 242 LOCTITE O EQUIVALENTE.
KITTSDS20
VP1950
12
