Mantenimiento del medidor de ujo (continuación)

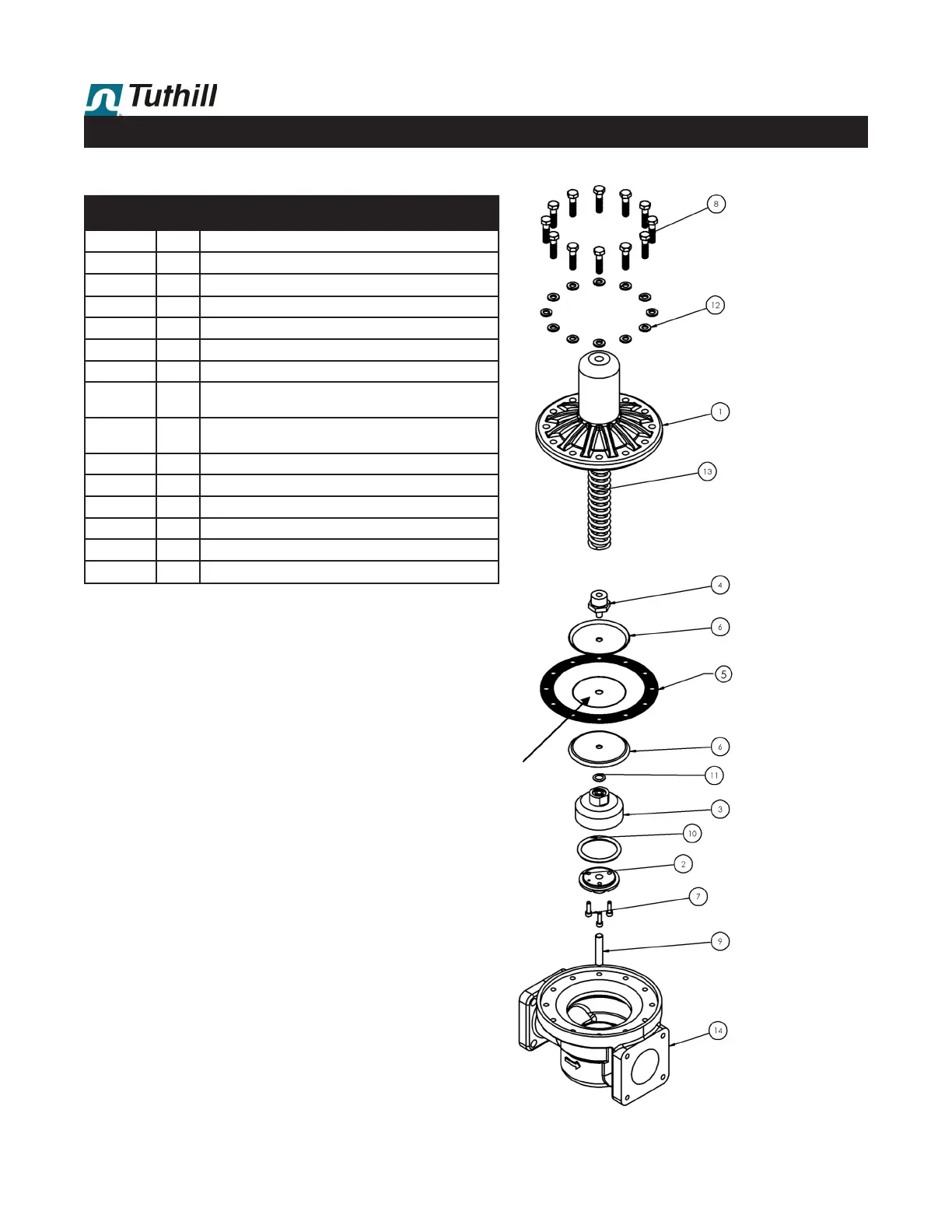

JuegodeválvuladiferencialDV1200
N.° de
elemento
Cant. Descripción
1 Válvula, diferencial de 5,1 cm
1 1 Cubierta, válvula diferencial de 5,1 cm
2 1 Sujetador de junta tórica, válvula diferencial
3 1 Sujetador de asiento de válvula, válvula diferencial
4 1 Tornillo de jación del diafragma
5 1 Diafragma, diferencial de 5,1 cm
6 2 Arandela de refuerzo, diferencial de 5,1 cm
7 3
Tornillo de cabeza hueca, 10-32 x 5/8", acero
inoxidable
8 12
Tornillo de cabeza hexagonal, 5/16-18 x 1-1/4"
ALPL, grado 5
9 1 Eje, guía
10 1 Junta tórica, Buna
11 1 Junta tórica, Buna
12 12 Arandela, partida de seguridad, 5/16"
13 1 Resorte, válvula diferencial de 5,1 cm
14 1 Cuerpo, válvula diferencial de 5,1 cm
APLIQUE SELLADOR DE JUNTAS PERMATEX 98H
HIGH TACK EN AMBOS LADOS DEL DIAFRAGMA, EN
UN ANCHO APROXIMADO DE 13 MM ALREDEDOR
DEL ORIFICIO CENTRAL DURANTE EL MONTAJE
14
