POŁACZENIE
Urządzenie wyposażone jest w następujące interfejsy:
1. DMX (wejście/wyjście) – złącza: XLR 3-pin
2. Zasilanie (wejście/wyjście) – złącze: powerCON

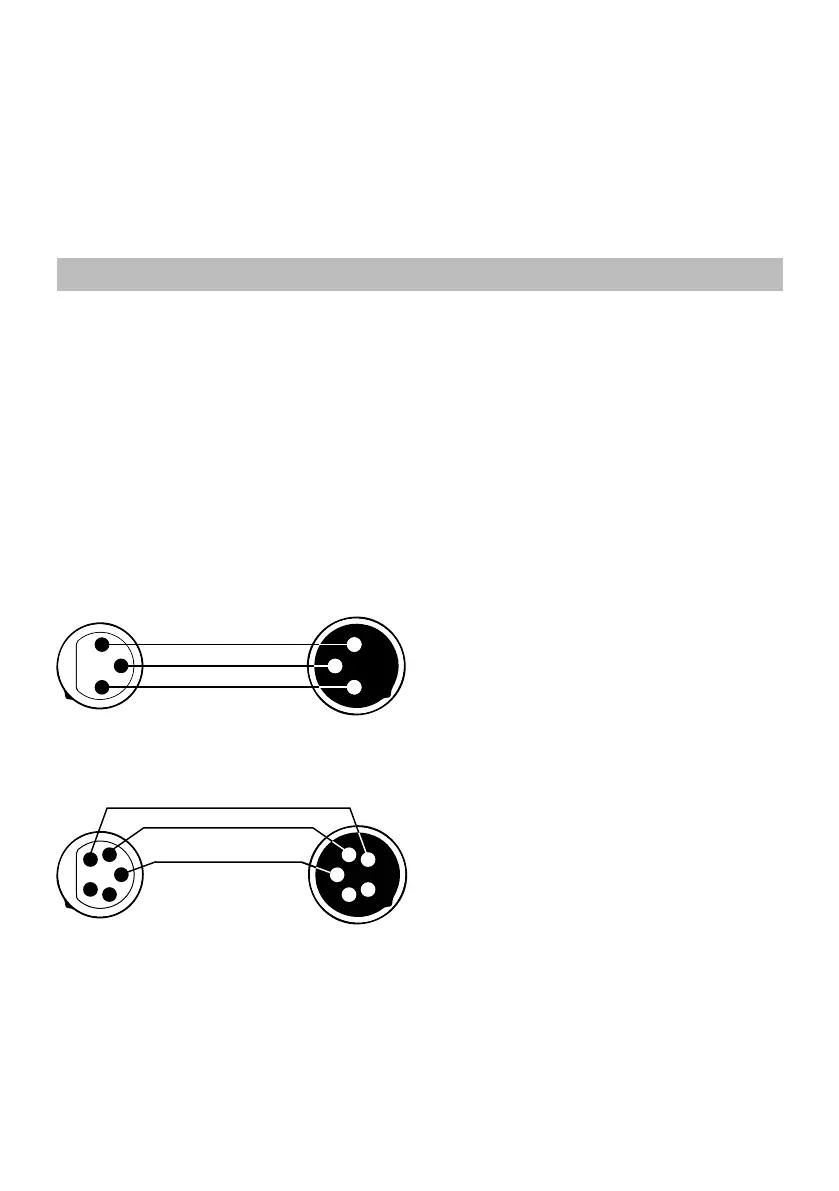

Połączenie odbywa się przy użyciu przewodu z wtyczkami
XLR-Żeński (Female) -> XLR-Męski (Male)
1
3
2 2
SHIELD
SIGNAL (+)
SIGNAL (-)
3
1
FEMALE
XLR
MALE
XLR
1
SHIELD
SIGNAL (+)
SIGNAL (-)
FEMALE
XLR
MALE
XLR
2
3
4
5
1
2
3
4
5
OSTROŻNIE! Na ostatnim urzą-
dzeniu sygnał DMX musi być za-
kończony terminatorem. Wlutuj
rezystor 120Ω między sygnał (-)
a sygnał (+) do wtyczki XLR i pod-
łącz go do wyjścia DMX ostatnie-
go urządzenia.
3-PIN XLR
5-PIN XLR
19
Sprzęt musi być montowany
przez profesjonalistów. Musi być
zamocowany w miejscu niedo-
stępnym dla osób postronnych,
tak aby nikt nie przechodził obok
niego ani pod nim.

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the Flash DJ Series and is the answer not in the manual?

Flash DJ Series Specifications

General IconGeneral
VoltageAC100-240V, 50/60Hz
Pan Range540°
Tilt Range270°
TypeMoving Head
Control ProtocolDMX512
CoolingFan
Color Wheel7 colors + open
