Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 1 800 365-6832

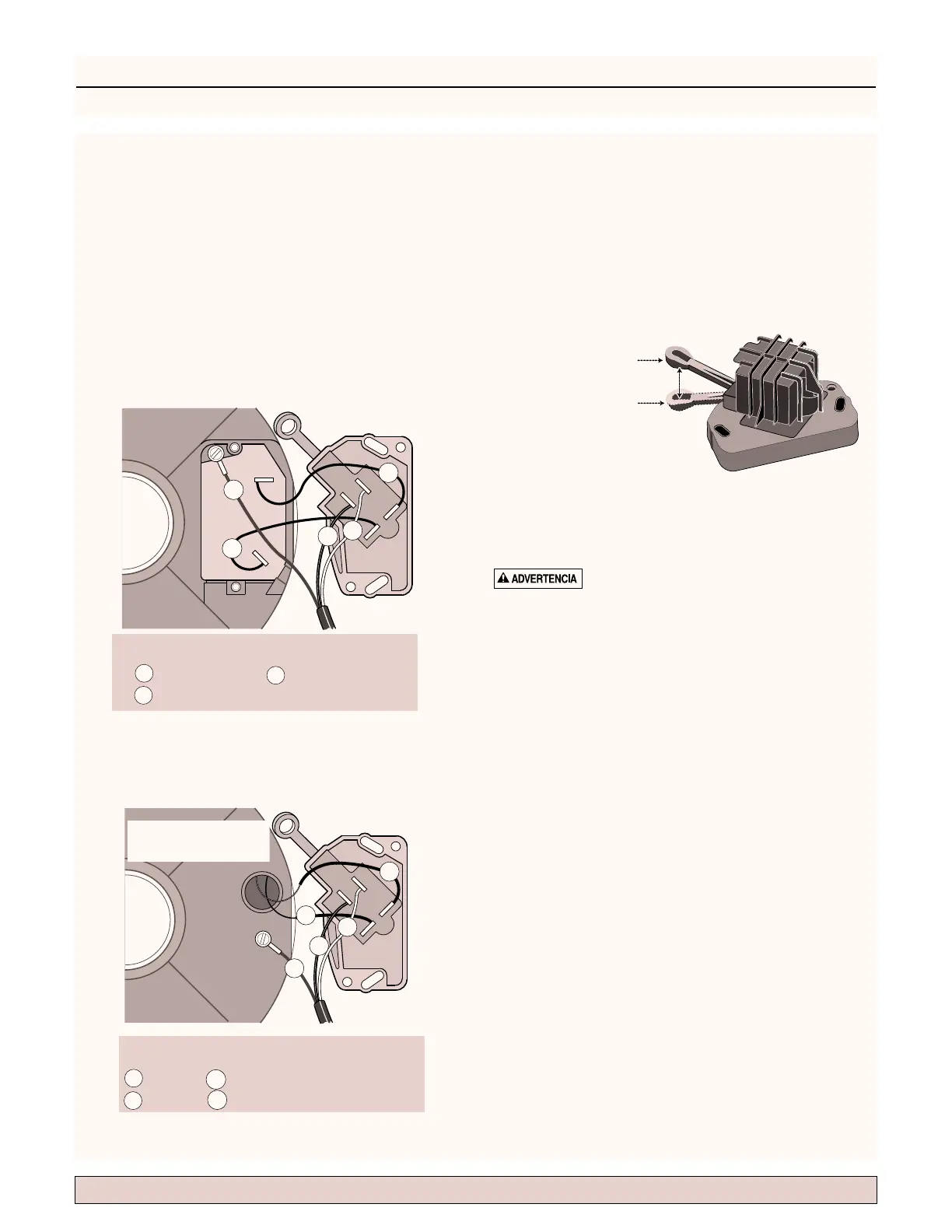

Instalación 7
3. Saque los tornillos de montaje del interruptor del motor.
Consulte la Figura 1.
NOTA: Se debe conectar el interruptor nuevo según se ilus-
tra en la Figura 2A o en la Figura 2B. Antes de desconectar
el interruptor usado de los cables del motor, es necesario
examinar y comprender la ubicación de los cables.
Continúe con el Paso 4.
4. Desconecte los conductores del interruptor del motor.
5. Vuelva a conectar los cables según se ilustra en la Figura
2A o en la Figura 2B.
NOTA: Este interruptor está hecho con cuatro bornes de
conexión rápida. Si se requiere un interruptor con conduc-
tores, use los dos conductores que vienen provistos en el
estuche del interruptor.
6. Vuelva a fijar el interruptor en el motor con los tornillos
provistos.
7. Vuelva a colocar la barra de flotación por el ojal del inter-
ruptor y vuelva a fijar el tope de barra superior.
8. Vuelva a conectar el cordón eléctrico al tomacorriente.
Levante el brazo del interruptor a la posición superior y la
unidad se encenderá. Baje el brazo del interruptor a la
posición más baja y la unidad se detendrá. Consulte la
Figura 3.
9. Verifique el funcionamiento del interruptor llenando el
sumidero con agua y observando el funcionamiento a
través de un ciclo completo.
Riesgo de inundación. Si no se verifica la insta-
lación con agua en el sumidero, existe el riesgo de un fun-
cionamiento incorrecto, una falla prematura de la bomba.
1
2
3
4
L1
L2
Grn
Parte
superior
del motor
Blk
Blk
Blk
W
Grn
Tierra Verde
Negro
Blanca
W
Blk
Codigo de color
Motor con Tablero de Bornes
Figura 2A
1
2
3
4
W
Blk
Parte
superior
del motor
Bbp
Bbp
Orificio de acceso
del motor
Grn
Motor con orificio de acceso
Grn
Tierra verde
Negro
Blanca
W
Blk
Codigo de color
Negro, Marrón o Púrpura
Bbp
Figura 2B
Upper Position
(starts pump,
switch closed)
Lower Position
(stops pump,
switch open)
Figura 3
Posición superior
(enciende la bomba,
interruptor cerrado)
Posición inferior
(detiene la bomba,
interruptor abierto)
