21.0 Option „G-Einrichtung“ über Digitale Bohrtiefenanzeige P23 ST
„Gewinden“
Hauptschalter auf Stellung „Ein“. Bohrtiefenanschlagring nach rechts ziehen.
Mit dem Wahlschalter Bohren/Gewinden die Betriebsart „Gewinden“ anwählen.
Mit dem Bohrkreuz das Werkzeug auf das Werkstück führen und mit den Bohrtiefenistwert auf Null setzen.
Mit dem Bohrkreuz das Werkzeug auf die gewünschte Bohrtiefe führen. Mit den Wert aus der Anzeige
„Bohrtiefenistwert“ (Anzeige links) in die Anzeige „Bohrtiefensollwert“ (Anzeige rechts) übernehmen. Motor starten
und die benötigte Spindeldrehzahl einstellen.
à Gewinden
Gemäß der gewählten Parameter wird der Gewindebohrer mittels Bohrkreuz bis zum Anschneiden in die
Kernlochbohrung nach unten geführt. Der Gewindebohrer zieht sich nun selbsttätig soweit in die Kernlochbohrung
hinein bis die eingestellte Gewindetiefe erreicht wird oder der Endschalter „Pinole Unten“ betätigt wird. An dieser
Stelle schaltet die Elektronik die Drehrichtung der Spindel um und der Gewindebohrer dreht sich selbsttätig aus
dem erzeugten Gewinde heraus. Die Rückholfeder der Pinole zieht die Bohrspindel in ihre Ausgangsstellung
zurück. Hier wird der obere Grenztaster betätigt und die Elektronik schaltet die Drehrichtung wieder um.
Achtung: Die Maschine läuft nach dem Einschalten des Hauptschalters in beiden Betriebsarten (Bohren und
Gewinden) ca. 5 sec. verzögert an!

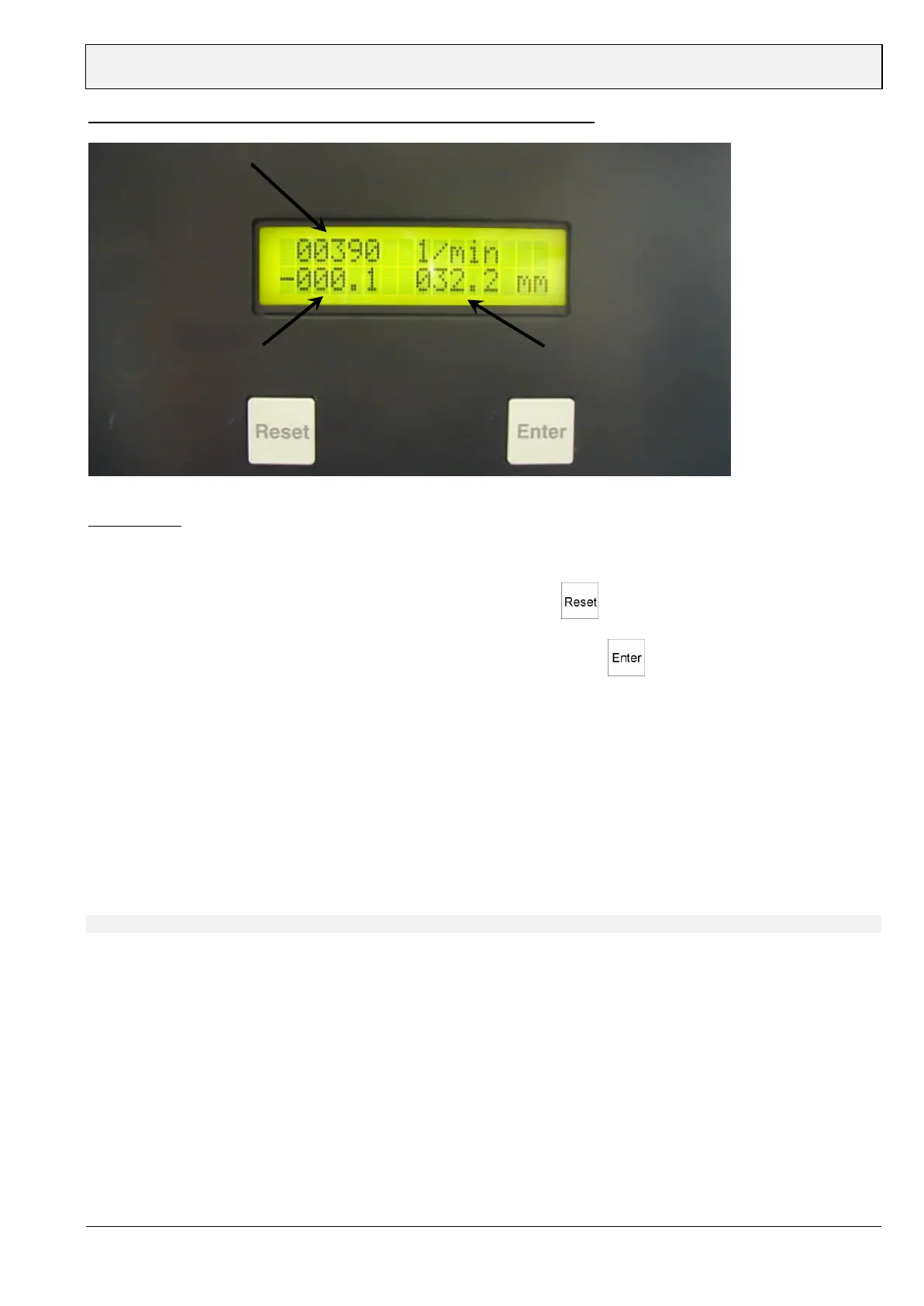

Spindeldrehzahl
Bohrtiefenistwert Bohrtiefensollwert
