201261 D/GB
6
D
15.0 Höhenverstellung
15.1 Bei Maschinen ohne Zahnstangenverstellung Tischklemmung lösen, positionieren und wieder klemmen.
Achtung! Quetschgefahr; Tisch gegen Herabfallen sichern
15.2 Bei Maschinen mit Zahnstangenverstellung zum Verstellen des Tisches bzw. Kopfes die Tisch- bzw. Kopfklemmung lösen
und mittels Handkurbel verstellen.
16.0 Regulierung der Rückzugfederspannung
Achtung! Netzstecker ziehen
16.1 Kunststoffabdeckung entfernen, Zylinderschraube (9) lösen und Spannung der Spiralfeder (3) mittels Spannstück (2)
korrigieren, Zylinderschraube (9) nach dem Korrigieren wieder festziehen. (Abb. 8)
17.0 Regulierung der Verstellwellenbremse
Achtung! Netzstecker ziehen. Gewindestift (5) im Uhrzeigersinn nachjustieren um die Bremswirkung zu erhöhen. (Abb. 7)
18.0 Kopfhöhenverstellung
Achtung! Quetschgefahr; bei Verstellung des Kopfes, Klemmung lösen. Nach Positionierung Säule wieder klemmen!
19.0 Pflegehinweis
Zur Reinigung eignet sich jedes Standard Reinigungsmittel für Kunststoff

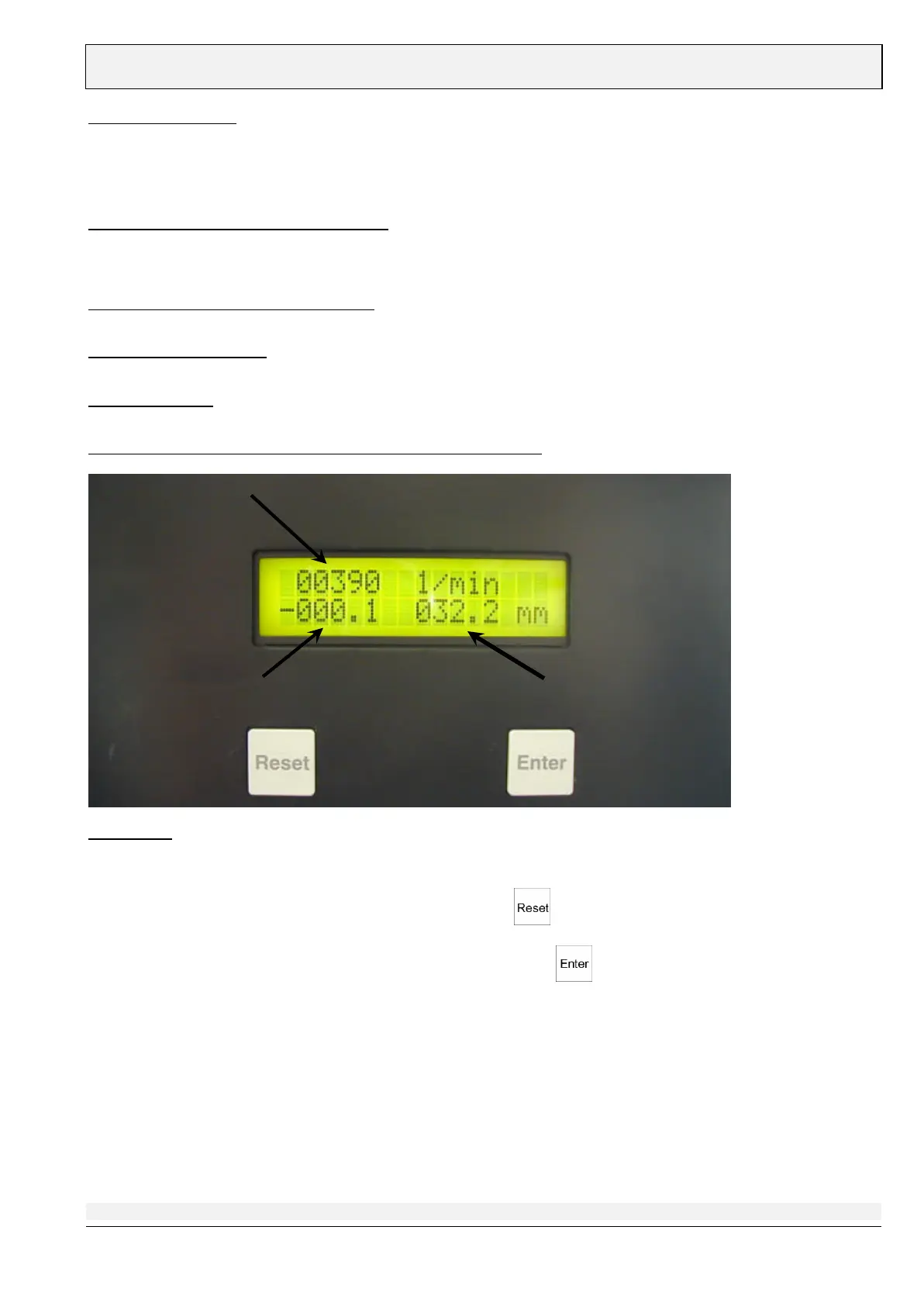

20.0 Option „G-Einrichtung“ über Digitale Bohrtiefenanzeige P23 ST
„Gewinden“
Hauptschalter auf Stellung „Ein“. Bohrtiefenanschlagring nach rechts ziehen.
Mit dem Wahlschalter Bohren/Gewinden die Betriebsart „Gewinden“ anwählen.
Mit dem Bohrkreuz das Werkzeug auf das Werkstück führen und mit den Bohrtiefenistwert auf Null setzen.
Mit dem Bohrkreuz das Werkzeug auf die gewünschte Bohrtiefe führen. Mit den Wert aus der Anzeige „Bohrtiefenistwert“
(Anzeige links) in die Anzeige „Bohrtiefensollwert“ (Anzeige rechts) übernehmen. Motor starten und die benötigte
Spindeldrehzahl einstellen.
à Gewinden
Gemäß der gewählten Parameter wird der Gewindebohrer mittels Bohrkreuz bis zum Anschneiden in die Kernlochbohrung nach
unten geführt. Der Gewindebohrer zieht sich nun selbsttätig soweit in die Kernlochbohrung hinein bis die eingestellte
Gewindetiefe erreicht wird oder der Endschalter „Pinole Unten“ betätigt wird. An dieser Stelle schaltet die Elektronik die
Drehrichtung der Spindel um und der Gewindebohrer dreht sich selbsttätig aus dem erzeugten Gewinde heraus. Die
Rückholfeder der Pinole zieht die Bohrspindel in ihre Ausgangsstellung zurück. Hier wird der obere Grenztaster betätigt und die
Elektronik schaltet die Drehrichtung wieder um.
Achtung: Die Maschine läuft nach dem Einschalten des Hauptschalters in beiden Betriebsarten (Bohren und Gewinden) ca. 5
sec. verzögert an!
Spindeldrehzahl
Bohrtiefenistwert Bohrtiefensollwert
