GÉNÉRALITÉS
Les pompes PHOENIX sont des pompes pneumatiques volumétriques à double membrane, conçues et réalisées pour le pompage
de liquides compatibles chimiquement avec les matériaux de construction de la pompe. Les caractéristiques du liquide (pression,
température, réactivité chimique, poids spécifique, viscosité, tension de vapeur) et de l’environnement doivent être compatibles
avec les caractéristiques de la pompe et sont définies au moment du passage de la commande. La Fluimac s.r.l n’est pas
responsable des liquides pompés. Le client doit s'assurer qu’il y ait compatibilité entre les liquides pompés et les matériaux de la
pompe.
Les pompes de la série PHOENIX sont auto-amorçantes; au démarrage, les tubes peuvent être vides.
La capacité d’aspiration négative à sec déclarée se réfère à l’aspiration d’eau à une température de 20°C/ 68°F.
Le temps d’amorçage et la durée des membranes dépend de:
- du circuit d’aspiration (longueur totale et diamètre)
- poids spécifique du fluide pompé
- viscosité du fluide pompé:
- aspiration négative: max 5.000 cps (à 18°C / 64,4°F)
- aspiration sous charge: max 50.000 cps (à 18°C / 64,4°F)
Les pompes de la série PHOENIX ne peuvent pas être utilisées pour créer le vide.
S'assurer que les caractéristiques physicochimiques du liquide ont été évaluées attentivement.
La température maximale de l’eau en mode de fonctionnement continu dépend de la version des matériaux (indiquée sur la plaque
signalétique) et de l’environnement dans lequel la pompe est installée:
L’intervalle de température ambiante dépend de la version des matériaux (indiquée sur la plaque signalétique):
La valeur de la tension de vapeur du liquide pompé doit être supérieure (d’au moins 3 m environ) à la différence entre la charge
totale absolue (pression sur le niveau en aspiration moins la hauteur d’aspiration) et les pertes dans la section d’aspiration.
Le liquide pompé peut contenir des solides suspendus dont la teneur diffère en fonction du type de vanne montée:
MODÈLE P07 P18 P30 P50/65/100/101 P160/170/250 P400 P700 P1000
DIM. MAX. mm. 2,5 3 3,5 3,5 7,5 8 8,5 10

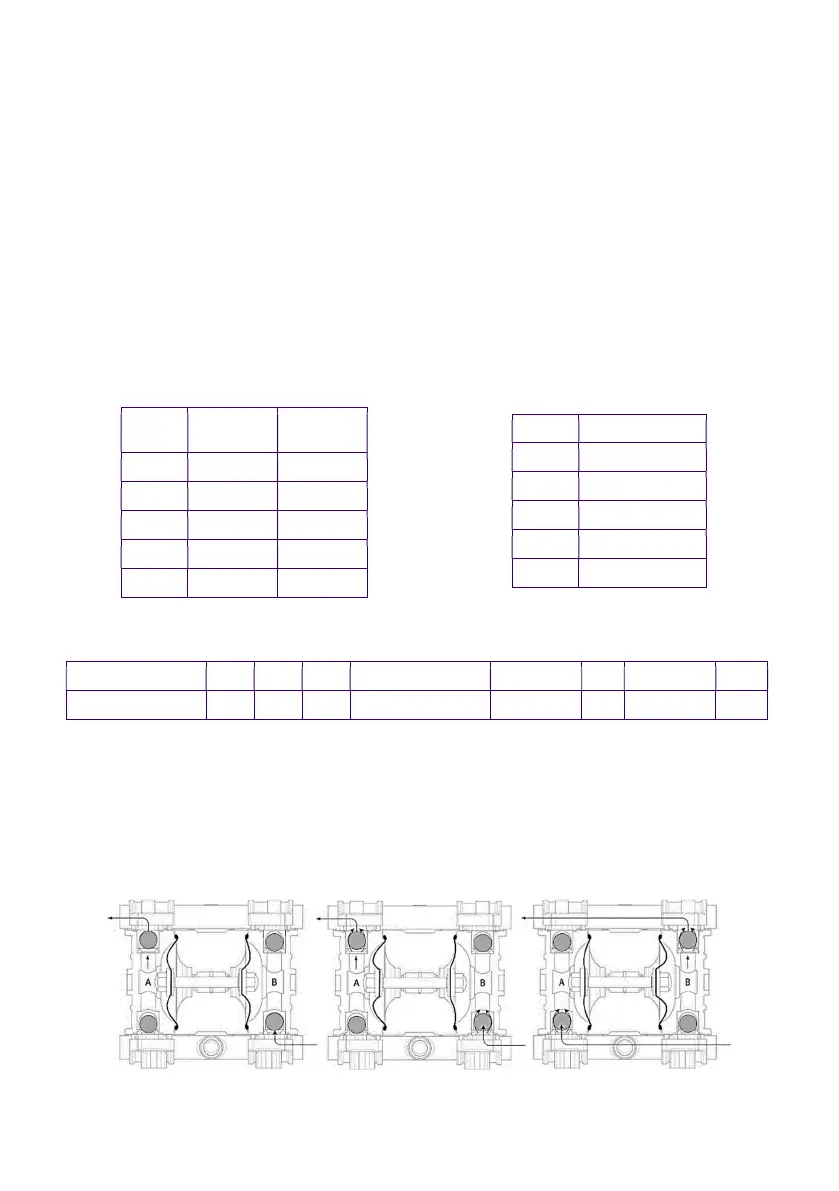

PRINCIPE DE FONCTIONNEMENT
Le système de distribution pneumatique envoie l’air comprimé derrière l’une des deux membranes(A) qui pousse le fluide vers le
circuit de refoulement. Simultanément, la membrane opposée (B) se trouve en phase d’aspiration, entrainée par l’arbre qui la relie
à l’autre membrane (A) sous pression; l’air présent derrière celle-ci est déchargé dans l’atmosphère au moyen du régulateur de
prestations présent sur la pompe alors que dans la chambre du fluide, un abaissement de pression se crée pour aspirer le fluide
du circuit d'aspiration. Quand la membrane (A), sous pression, atteint la limite de la course, le distributeur commute les deux
entrées à la chambre côté air des membranes, en mettant sous pression la membrane (B) et en décharge la membrane (A). Au
moment où la pompe atteint son point de départ d'origine, chaque membrane a réalisé une course de déchargement d’air et une
de refoulement de liquide. Cette suite de mouvements constitue un cycle de pompage complet.
VERSION TEMP. MAX.
ATEX ZONE 2
TEMP. MAX.
ATEX ZONE 1
PP / PC 60°C / 140°F 60°C / 140°F
PVDF+CF 95°C / 203°F 80°C / 176°F
ALU 95°C / 203°F 80°C / 176°F
SS 95°C / 203°F 80°C / 176°F
POMc 80°C / 203°F 80°C / 176°F
VERSION MAX ∆T (°C / °F)
PP / PC 0 à 40°C / 14 à 104°F
PVDF+CF 0 à 40°C / 14 à 104°F
ALU 0 à 40°C / 14 à 104°F
SS 0 à 40°C / 14 à 104°F
POMc 0 à 40°C / 14 à 104°F
