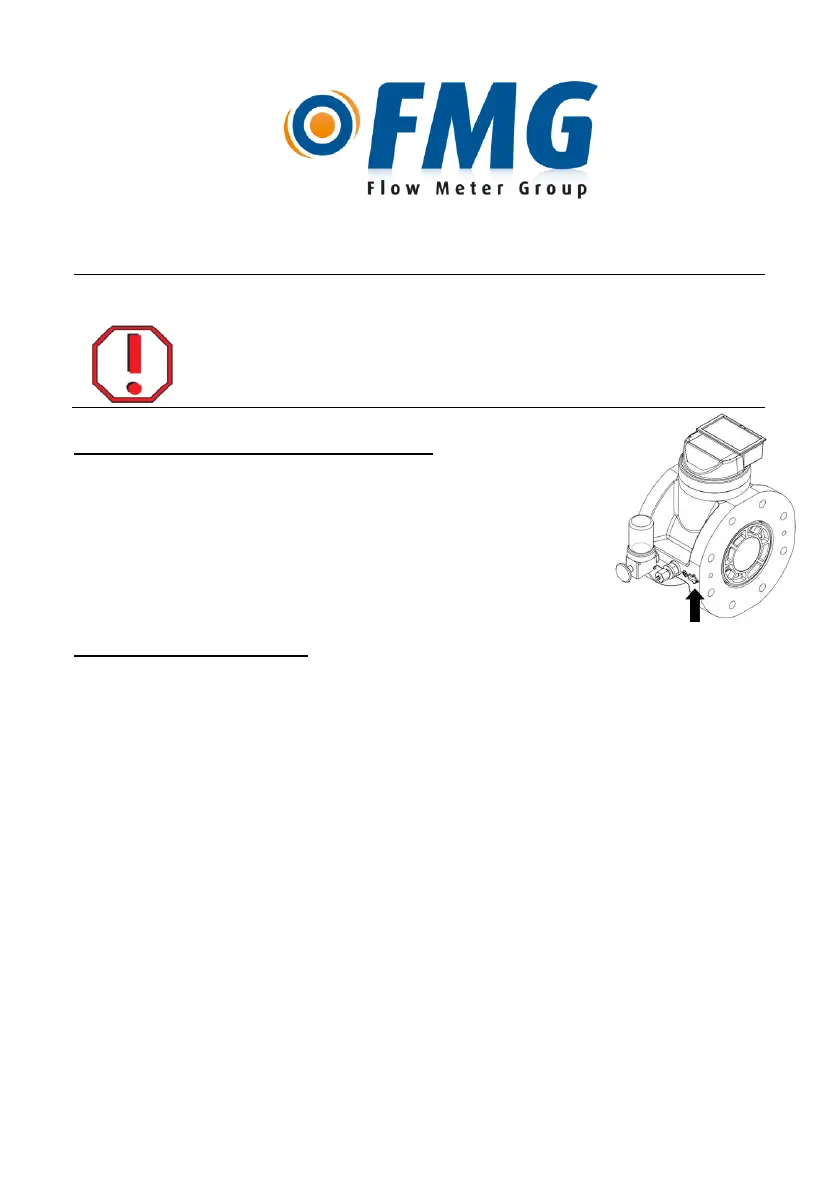

FMT- QA Installation and Operation Instructions - Page 5 of 16
DU
Installations- und Bedienungsanleitung
Turbinenradgaszähler Typ: FMT-L / FMT-Lx / FMT-S / FMT-Q
UMGEBUNGSBEDINGUNGEN DES ZÄHLERS:
• Mechanische Klasse M2 und elektromagnetische Klasse E1.
• Max. Betriebstemperatur -40° C bis +70 ° C.
Spezifisch Zählertemperatur steht auf Typenschild vermeldet
• Das Messgerät kann im Freien installiert werden.
• Direkte Sonneneinstrahlung vermeiden.
• IP Klasse Zählerwerk: IP67 sofern nach Vorgaben angeschlossen.
• Elektrische Klassifikation:
INSTALLATIONSANLEITUNG:
1) Überprüfen Sie den Gaszähler auf Transportschäden und freie Drehbewegung des
Schaufelrades.
Eventuelle Transportschäden sind unmittelbar an den Zählerhersteller zu melden.
2) Überprüfen Sie die Durchflussrichtung - wie auf dem Zähler angegeben (Pfeil).
3) Überprüfen Sie die Einbauposition - wie auf dem Zähler angegeben (Typenschild).
H: Nur Horizontal
V: Nur Vertikal
H/V: Horizontal oder Vertikal
4) Das Rohrleitungssystem, in das der Zähler montiert wird, muss sauber und frei von
Schweißrückständen u.Ä. sein.
5) Bei Neuinstallationen wird empfohlen, innerhalb der ersten vier bis sechs Wochen ein
250 Mikro-Filter (Sieb) einzubauen. Entfernen Sie die Schutzkappen und/oder die
Kunststoffplatten.
6) Installieren Sie den Gaszähler mit einem geraden Einlassrohrabschnitt, wie in der
Abbildung 'Type oder Störungen später in dieser Installationsanleitung gezeigt. Die
Einlaufstrecke muss mindestens 1xDN betragen und die gleiche Nennweite wie der
Zähler haben. Für den FMT-Q soll der Einlassrohrabschnitt mindestens 5xDN betragen
und die gleiche Nennweite wie der Zähler haben. (Einlassrohrabschnitt steht auf
Typenschild vermeldet)
Sollten nach dem Durchlesen dieser Anleitung noch Fragen oder
Unklarheiten bestehen, wenden Sie sich bitte an den Hersteller.
Vor der Installation und Anwendung des Gaszählers sollten die international
und national geltenden Vorschriften bekannt sein.
Ein umfassenderes Handbuch in englischer Sprache steht auf Anfrage zur
Verfügung.
