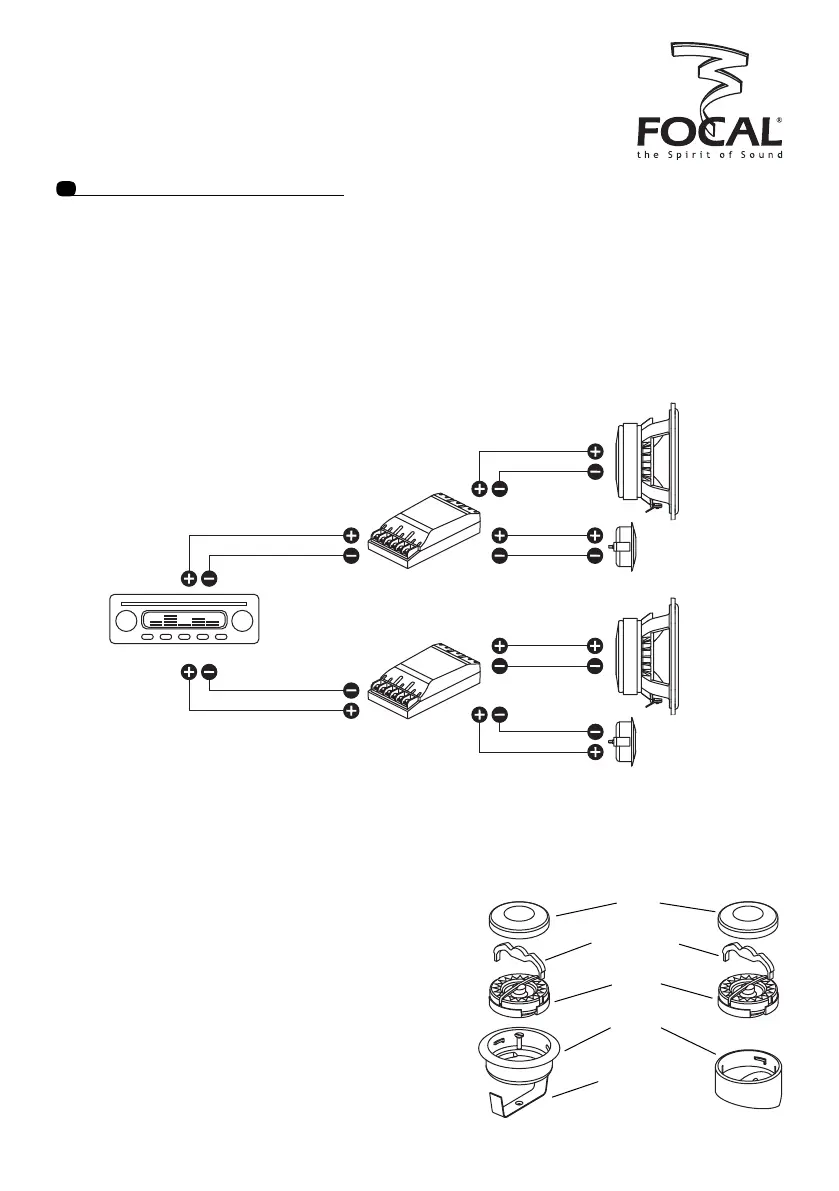

Câblage et connexions
Afin de tirer le meilleur parti de vos haut-parleurs Polyglass, nous vous recommandons
d'utiliser des câbles Focal. A défaut, un câble de qualité et de section suffisante (1 mm
2
minimum) est recommandé, surtout si la distance entre l’amplificateur ou l’autoradio et les
haut-parleurs est importante.
Veillez à respecter la polarité des branchements (+ sur +, etc.) et la convenable orientation des
câbles vers ampli, grave, médium ou tweeter (pour les modèles 3 voies 165 V3E et 270 V3,
le haut-parleur médium n'est pas représenté).
Installation du tweeter
Il existe deux possibilités de montage : montage en surface et montage encastré.
Pour installer le tweeter, vous devez le sortir de son support : retirez la grille en la tirant à l’aide
d’un objet pointu puis utilisez l’outil fourni pour faire tourner le tweeter et le dégager de son
logement.
Montage en surface : choisir l’inclinaison (10° ou
30°), fixer le support avec les vis fournies, passer
les fils puis bloquer le tweeter en le faisant pivoter.
Remettre la grille.
Montage encastré : découper un trou de 45 mm de
diamètre, installer la barrette avec la vis fournie sur
le support. Insérer le support et la barrette puis visser
afin que la barrette vienne pincer le support. Passer
les fils et bloquer le tweeter en le faisant pivoter.
Remettre la grille.
Grille
Outil de déblocage
Tweeter
Support
Patte de fi xation
Sortie droite
Sortie gauche
Woofer
Tweeter
Woofer
Tweeter
Input
Input
Notice Polyglass Multivoies
9
