29
ALPHA
™
EVO
安装手册
ZH
I

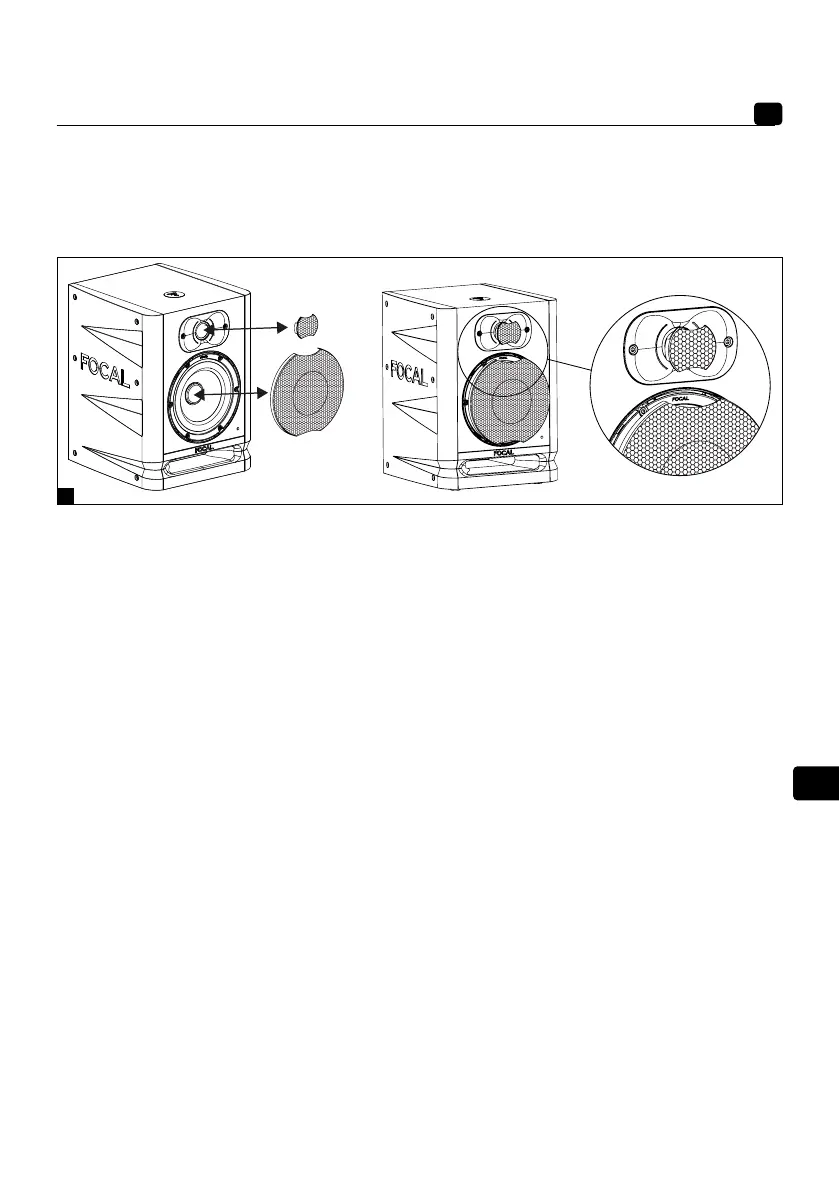

插入/拆下格栅
ALPHA EVO音箱附带高音扬声器保护格栅和低音扬声器保护格栅。拆卸格栅时，只需用手指拉动格栅顶部和底部的凹槽，注意不要损坏
高音扬声器或低音扬声器。必要时可使用塑料物件轻轻撬动。要插入格栅，请将格栅的槽口放在专用孔位前并逐一按下（图I）。
ALPHA 50 EVO, ALPHA 65 EVO, ALPHA 80 EVO, ALPHA TWIN EVO, 1的设置与连接
1– 均衡 - XLR
XLR端口可连接对称信号源，并使用标准接线方案：引脚1 = 接地（屏蔽） 引脚2 = 热点（相位信号） 引脚3 = 冷点（非相位信号）
该输入具有对称源敏感度+4dBu的灵敏度。
2– 均衡 - TRS
TRS端口可连接对称信号源，并使用标准接线方案：提示：热点（端） 环：冷点（环） 套：接地（主体）
该输入具有对称源敏感度+4dBu的灵敏度。
3– 均衡
RCA端口可连接非对称信号源。通常将“冷点”（引脚3）进行接地（引脚1）。该连接通常借助线缆进行。该输入具有对应于不对称源
敏感度的－10dbv的灵敏度。
4– 灵敏度
必要情况下，该功能可为您提供更高的音量。可用灵敏度为0和+6 dB。+6dB位置的优点是能够提高监听器的音量，同时避免转换器或声
卡出现任何输出阶段饱和。
5– ON/OFF开关
ON/OFF开关可打开或关闭内置放大器的电源从“OFF关机”模式切换到“ON开机”模式时，音箱处于“待机”状态。要关闭“待机”模
式，可向音箱发送音频信号，音箱检测到该信号后将自动从“待机”模式切换至“运行”模式。
6– 低频滤波器
低频滤波电位器可启用或禁用低于300Hz的声级校正。当监听室的声学效果自然衰减至该频率范围时，建议将低频滤波电位器设置为
+2dB。当监听室处于中性声学状态时，建议将低频滤波电位器设置为0。当音箱靠近墙壁或角落摆放时，建议将低频滤波电位器设置
为-2、-4或-6dB。
