-8 dB
-7 dB
-6 dB
-5 dB
-4 dB
-3 dB
-2 dB
-1 dB
0 dB
1 dB
2 dB
3 dB
4 dB
5 dB
6 dB
7 dB
8 dB
10 Hz
100 Hz 1000 Hz 10000 Hz
ALPHA
ユー ザ ーマニュアル
48
1. バランス入力
XLR バランス入力は感度+4dBu にセットされています。
Pin1=グランド
Pin2=正相電圧 （ホット）
Pin3=逆相電圧 (コールド)
2. アンバランス入力
RCA アンバランス入力は感度-10dBu にセットされています。
Pin3 逆相電圧をPin1 グランドにショートしてあります。
3. SENSITIVITY（感度）
このスイッチによりモニターのSPL を切替えます。
選択肢は0dB または+6dB です。
通常は0dB のポジションでご使用ください。
入力ソースが最大出力レベルでもSPL に不足がある場合にのみ+6dB に切替えてください。
4. ON/OFF (スイッチ)
このスイッチは内 蔵パワーアンプの電 源をオン／オフします。オンにすると、ミュートのかかった
スタンバイ状態となり、入力音信が検知されるとミュートが解除されます。
5 - STANDBY
電源がオフのときスタンバイLED は消灯し、電源投入するとLED が点灯します。入力信号が
検知されるとスタンバイ・モードは解除され、LED は消灯します。30 分以上音新信号が入力さ
れないと自動的にスタンバイ・モードに切り替わり不要な電力消費を行いません。スタンバイ・
モードでの消費電力は0.5W 以下です。音信信号が検知されると3 秒ほどでスタンバイ・モー
ドのミュートは 解 除されます。

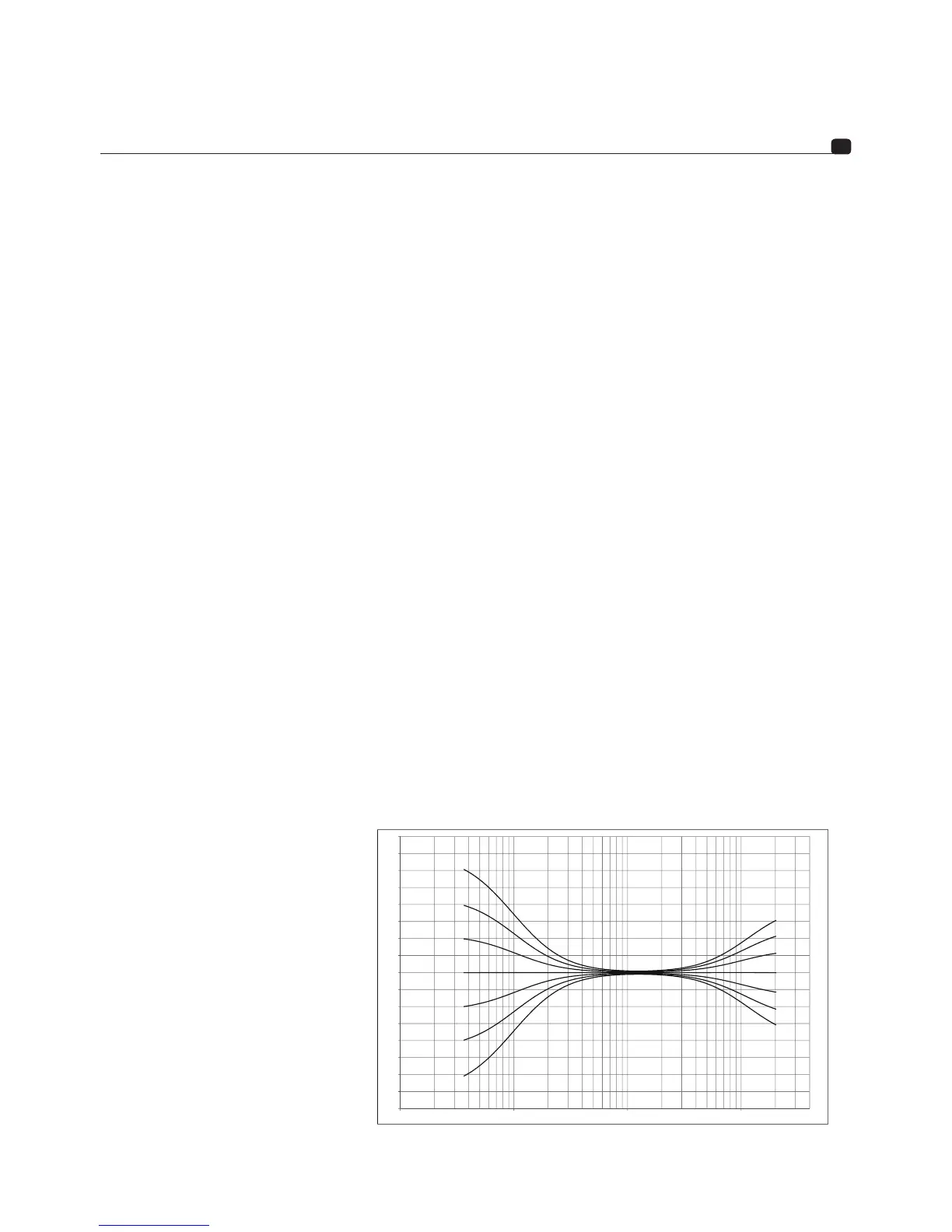

6. LF シェルビング
300Hz 以下のサウンドレベルをコントロールする機能です。もし設置環境のアコースティクス
の低域が特にソフトであれば+2dB にセットされることをお勧めします。
環境がニュートラルであれば0 に、スピーカー設置位置が壁ぎりぎりの位置であったり、きつ
い角度のついた状態であった場合は-2、-4 あるいは-6dB にセットすることが適している場合も
あります。
7. HF シェルビング
4.5kHz以上のサウンドレベルをコント
ロールする機能です。設置環境の音響
特性が特にこの帯域においてソフトで
あれば+2dBにセットされることをお勧
めします。
特性がニュートラルであれば0dBに、環
境が徳にハイ上がりな場合は−２、ある
いは−3dBニセットすることが適してい
る場合もあります。
接続端子とコントロールについて
