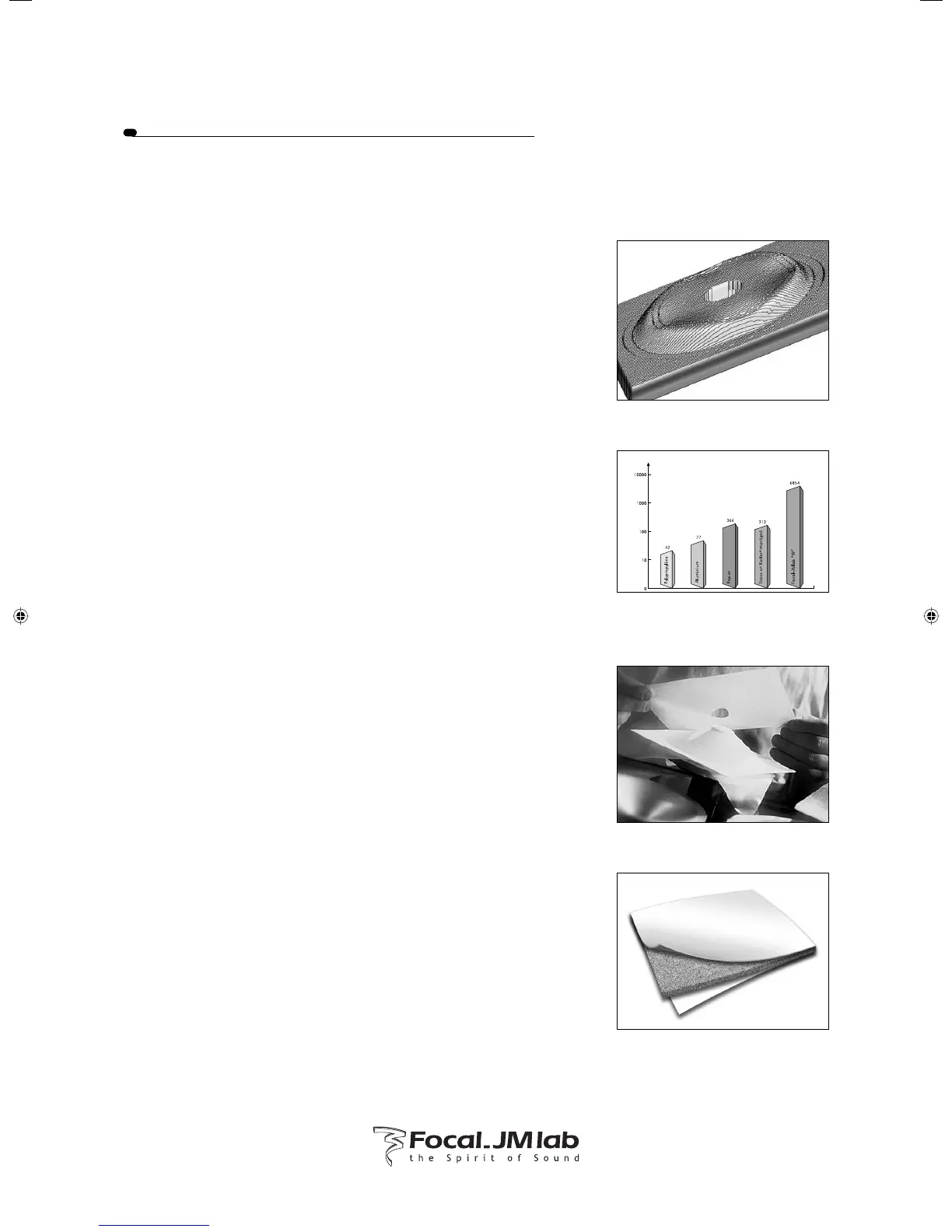

Propriétés de la membrane dun haut-parleur
Elle doit concilier trois paramètres contradictoires : le poids, lamortissement et la rigidité.
La rigidité permet un fonctionnement en piston parfait sur une large bande de
fréquences, et donc une élimination de la distorsion dans le grave (pas de fractionnement).
La légèreté autorise une accélération maximale, importante pour la reproduction
des transitoires dans le médium et pour labsence de traînage dans le grave.
Lamortissement caractérise la neutralité de la membrane. Elle ne doit pas avoir de
sonorité caractéristique.
Les matériaux habituellement utilisés
Le papier ou pulpe de cellulose, matériau léger, assez rigide, apporte un bon amortissement
et a souvent une coloration dite “son de carton.
Le polypropylène et les membranes synthétiques, à linverse, sont des matériaux assez
lourds et amortis, mais qui manquent de rigidité et ont tendance à éliminer les détails.
La membrane composite (fibres aramides) monocouche (pas de structure sandwich), tire sa
rigidité de la résine qui limprègne avec pour défaut une coloration de plastique froissé .
La structure sandwich Focal-JMlab
Au milieu des années 80, la réponse apportée par Focal-JMlab pour allier légèreté, rigidité et
amortissement, a été le sandwich Poly-K. Il fait lobjet dun brevet.
La rigidité est apportée par la structure sandwich de deux tissus de fibres aramides, placés de part et
dautre dune âme, constituée dun mélange de résine et de microsphères creuses.
Par polymérisation, lensemble particulièrement léger est rigidifié, lamortissement étant procuré par
les microsphères.
Depuis, une deuxième génération de structure sandwich a vu le jour.
Les principales évolutions que nous avons apportées concernent les microbilles de verre et la résine
que lon a remplacées par des feuilles de mousse structurale. Cette mousse est utilisée principalement
en construction aéronautique ; aucune autre mousse natteint un rapport rigidité/masse
aussi élevé.
Le sigle W signifie Verre-Verre, car il sagit de deux feuilles de verre apposées de part et dautre
du corps central en mousse. Le verre utilisé se présente sous forme dun fin tissage de fibres
longues, qui offrent lavantage sur les tissus en fibres aramides, dune masse et dune épaisseur bien
moindre.
De plus, la liaison moléculaire entre la résine et le verre est très supérieure à celle obtenue avec
les fibres aramides. La structure du cône est plus homogène et son comportement en flexion
très supérieur.
Ces caractéristiques uniques de légèreté alliées à la rigidité, permettent la maîtrise de la vitesse de
transmission du signal au sein du matériau.
Lintérêt du procédé est que lon peut moduler l’épaisseur de la mousse pour contrôler très
précisément lamortissement de la structure, plus l’épaisseur est élevée et plus grand est le facteur
damortissement. En jouant sur les épaisseurs des peaux de verre et de la couche de mousse
structurale, une multitude de solutions est offerte pour une optimisation du comportement de la
membrane selon la zone de fréquences à reproduire.
La membrane W procure une extrême transparence sonore due à une coloration inexistante,
un très faible taux de distorsion et une excellente réponse en phase.
Seule limitation, son coût, près de dix fois supérieur à celui dune membrane papier.
La technologie des membranes composite sandwich est depuis plus de 15 ans une
spécificité Focal-JMlab. Le procédé W initié avec la Grande Electra en 95, autorise
une véritable optimisation de la réponse à la conception.
Lanalyse par interférométrie laser permet doptimiser la mise au point des
cônes W en fonction des exigences de rigidité/amortissement/poids.
Index de rigidité
Comparaison de lindice de rigidité en flexion (exprimée en N.mm)
Performances du W : il surclasse de très loin les autres matériaux en
rigidité à la flexion à poids équivalent. De plus, son amortissement est
très supérieur.
Évolution du concept de la membrane "W", le sandwich composite utilise
un nouveau voile de verre plus rigide et une mousse structurale plus épaisse
pour atteindre un ratio rigidité/amortissement/légèreté encore optimisé.
Fabrication manuelle d'un cône "W". Le process industriel a été développé
par nos soins et fait lobjet dun brevet.
13
Le cône "W"
Manuel d'utilisation Sub Utopia Be
