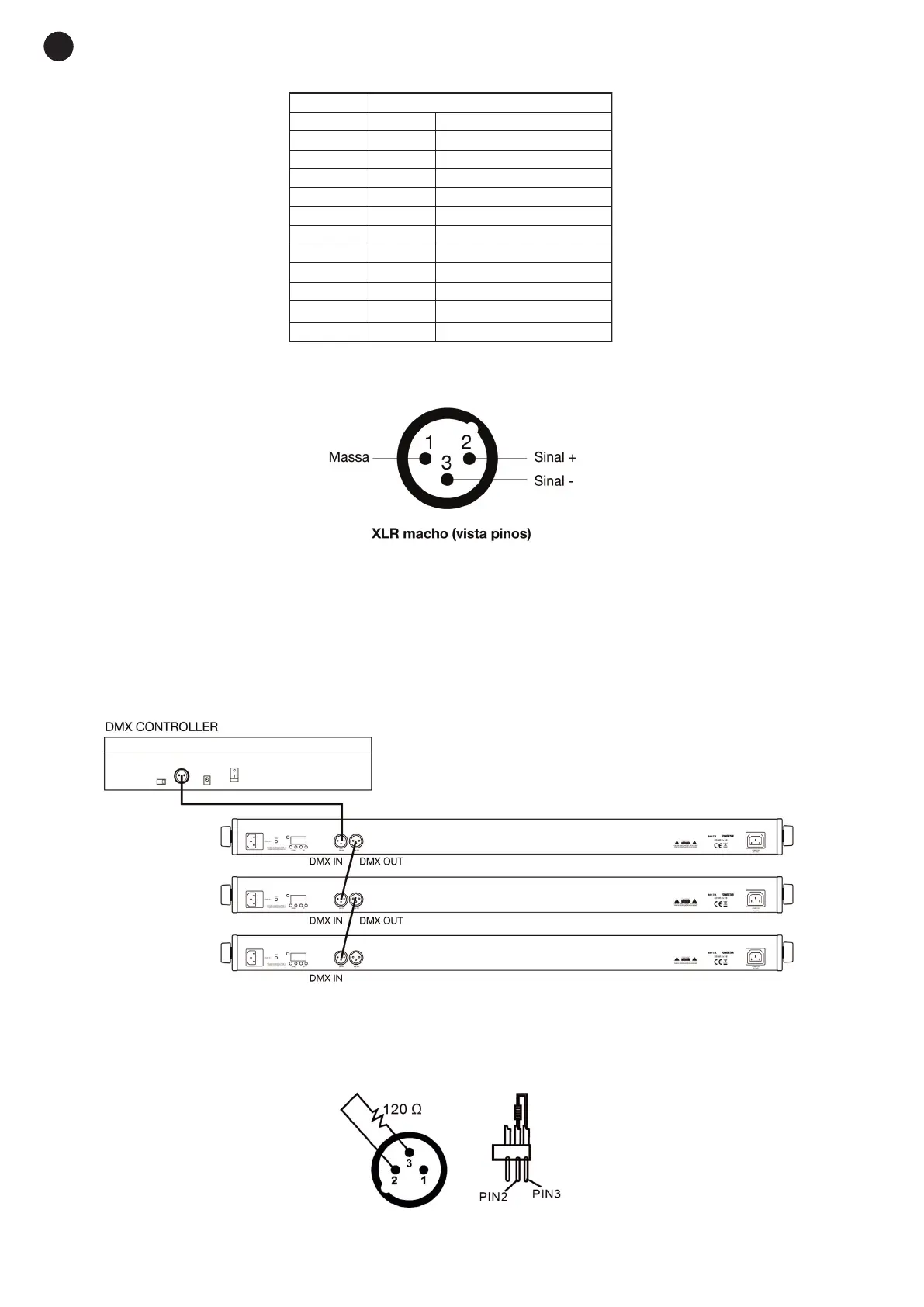

- Para realizar ligações entre vários aparelhos controlados por DMX-512, deve fazer a interligação com cabos
XLR com a seguinte configuração.
- É possível ligar vários equipamentos em cascata para utilização em conjunto ou separadamente. Ligue
um cabo XLR entre a entrada DMX IN do aparelho e a saída DMX OUT da controladora DMX para o primeiro
elemento da cadeia. Ligue um cabo XLR entre a saída DMX OUT do primeiro elemento e a entrada DMX
IN do segundo elemento, e assim sucessivamente.
Apresentamos abaixo um exemplo de ligação de vários aparelhos para serem controlados no mesmo
endereço DMX. É possível configurar vários no mesmo endereço ou em diferentes para serem controlados
a partir do mesmo ou de diferentes SCANNER.
- O conjunto total de cabos para interligação de equipamentos numa linha não deve exceder 100 metros.
Para evitar interferências na linha, é recomendado colocar no último elemento da cadeia um terminador de
linha – consiste numa resistência de 120 Ω entre os terminais 2 e 3 do conetor XLR DMX OUT do último
elemento. Consulte a figura abaixo:
- - Ligue os aparelhos à rede elétrica e ative-os.
DIP ENDEREÇO DMX
1 1 SCANNER 1
1,5 17 SCANNER 2
1,6 33 SCANNER 3
1,5,6 49 SCANNER 4
1,7 65 SCANNER 5
1,5,7 81 SCANNER 6
1,6,7 97 SCANNER 7
1,5,6,7 113 SCANNER 8
1,8 129 SCANNER 9
1,5,8 145 SCANNER 10
1,6,8 161 SCANNER 11
1,5,6,8 177 SCANNER 12
- 44 -
