Force STABLE User Manual

- 3 -
!
Návod kompletace
Potřebné nářadí

M5 inbus ..... 1
(součástí balení)

10 mm klíč
..... 1
(není součástí balení)

1 2
3

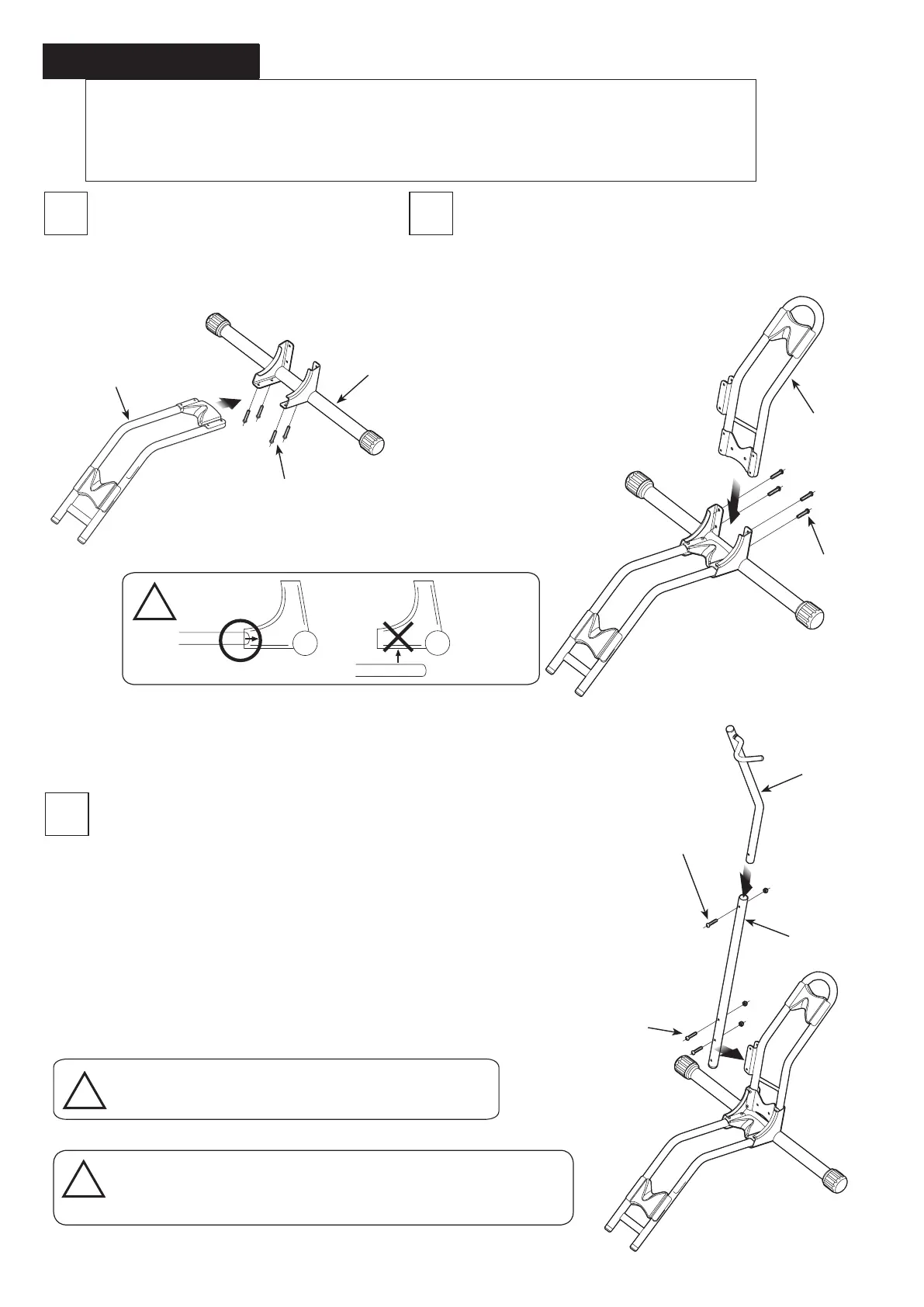

Namontujte zadní část konstrukce do
základny pomocí šroubů M6x30
(součástí sady C).
Namontujte přední část konstrukce do základny pomocí
šroubů M6x30 (součást sady C).
Pokud nenastavíte kolo vertikálně, nemusíte
rameno instalovat.
!
Horní část ramene musí být umístěna tak, jak je
znázorněno na obrázku.
Orientace ramene nesprávným směrem ohrozí stabilitu.
základna
zadníčástkonstrukce

šroubM6x30
šroubM6x30
předníčást
konstrukce

horníčást
ramene

spodníčást
ramene
šroubM6x30
šroubM6x35
!
Namontujte spodní část ramene ze strany na přední část rámu pomocí
dvou šroubů M6x35 (součást sady B), pak připojte horní část ramene
ke spodní části ramene pomocí šroubu M6x30 (součást sady A).
Rameno je polohově nastavitelné ve 2 úrovních, pomocí změny otvoru
pro šroub M6x35.
