Page 8
ATTENTION : Laissez refroidir le brumisateur avant son entretien.

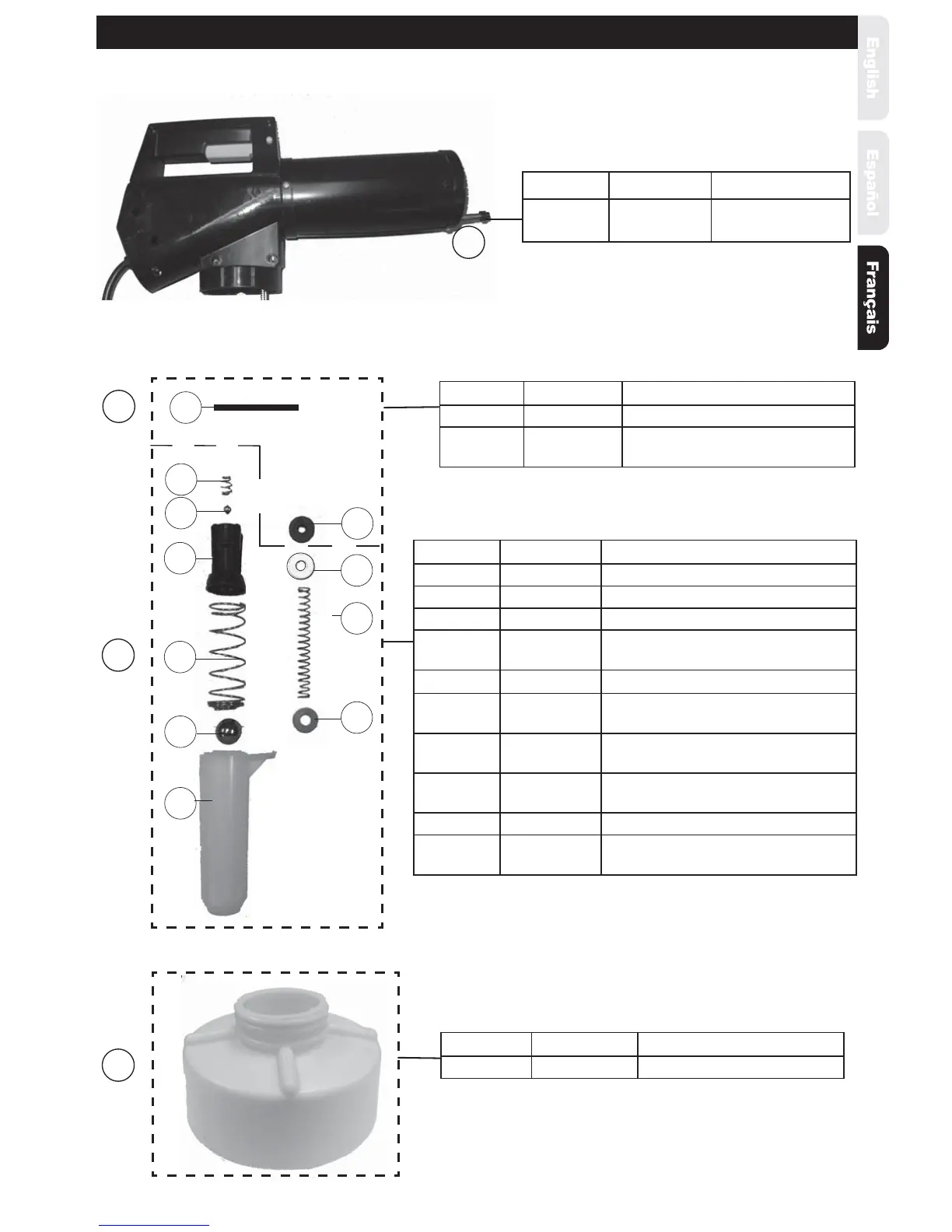

3. Trousse de pièces de pompe 161436
3A
3B
3C
3D
3E
3F
3G
3H
3J
3K
3K
N° DE CLÉ N° DE PIÈCE DESCRIPTION
4 161811 VASE
N° DE CLÉ N° DE PIÈCE DESCRIPTION
3B 161007 JOINT D’ÉTANCHÉITÉ DE VASE
3G 161013 JOINT D’ÉTANCHÉITÉ DE TIGE DE
CYLINDRE
N° DE CLÉ N° DE PIÈCE DESCRIPTION
1 161015 BUSE DE SERPENTIN
DE VAPEUR
N° DE CLÉ N° DE PIÈCE DESCRIPTION
3A 161006 CYLINDRE DE PISTON DE POMPE
3B 161007 JOINT D’ÉTANCHÉITÉ DE VASE
3C 161008 BILLE DE PISTON DE POMPE
3D 161009 BILLE DE CYLINDRE DE PISTON DE
POMPE
3E 161010 RESSORT DE PISTON DE POMPE
3F 161011 RESSORT DE CYLINDRE DE PISTON DE
POMPE
3G 161013 JOINT D’ÉTANCHÉITÉ DE TIGE DE
CYLINDRE DE PISTON DE POMPE
3H 161014 RESSORT DE TIGE DE CYLINDRE DE
PISTON DE POMPE
3J 181131 PISTON DE POMPE
3K 161065 RONDELLE DE TIGE DE CYLINDRE DE
PISTON DE POMPE (2)
4
3
1. Buse
2
1
2. Trousse de pièces de joint
d’étanchéité 161435
4. Vase
TROUSSES ET PIÈCES
