Branchements

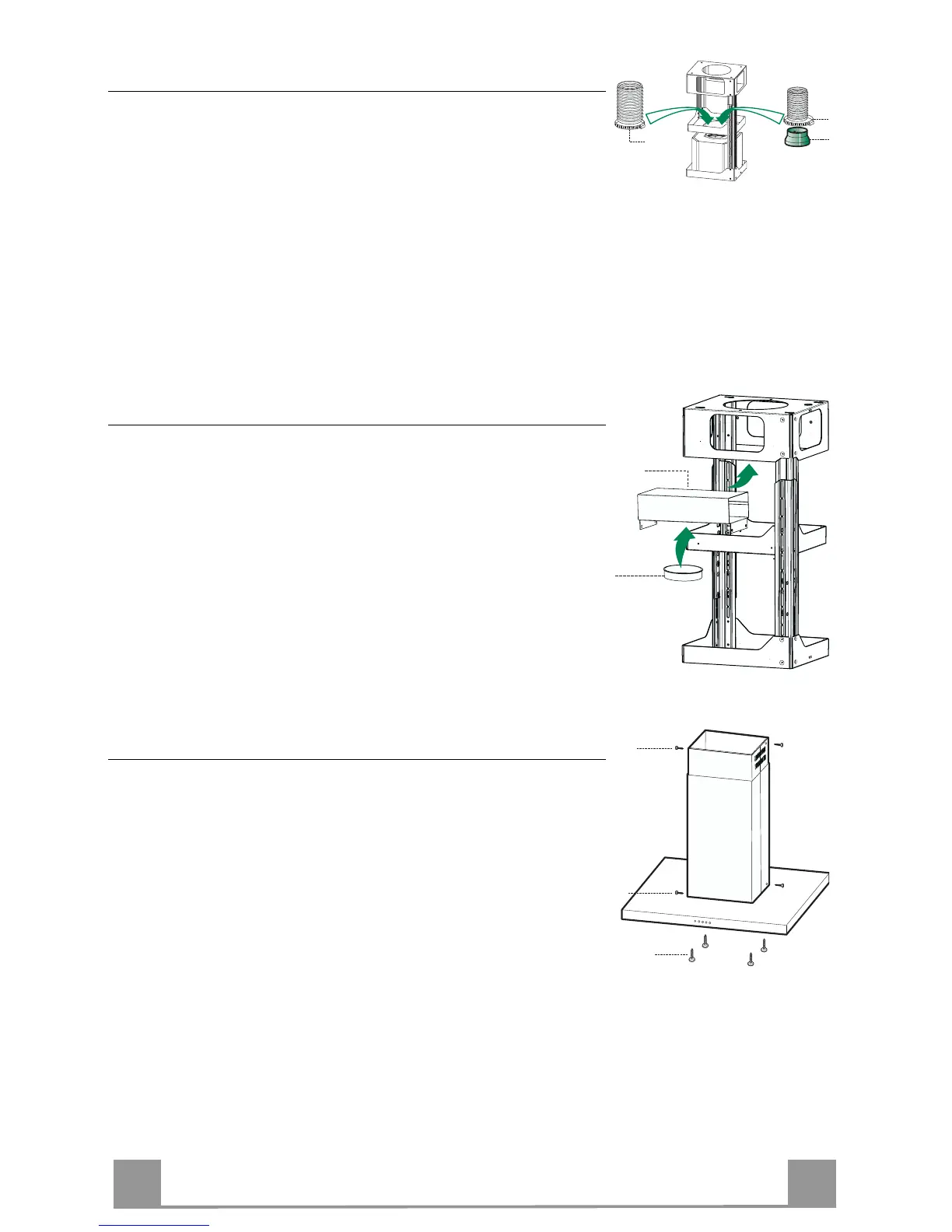

SORTIE AIR VERSION ASPIRANTE
En cas d’installation en version aspirante, brancher la hotte à la
tuyauterie de sortie via un tube rigide ou flexible de ø 150 ou 120
mm, au choix de l’installateur.
• En cas de branchement avec un tube de ø120 mm, insérer le
flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau néces-
saire n’est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.
Sortie air version Recyclage
• Fixer le raccord 15 au Treillis à l’aide des 4 Vis fournies avec
l’appareil.
• Bloquer la bride 10 dans le trou inférieur de le raccord 15.
• Joindre la sortie d’air de la hotte avec la bride placée sous la
rallonge par un tuyau rigide ou flexible ø 150 ( le choix est de
l’installateur).
Montage Cheminée - Montage Corps Hotte
• Positionner la Cheminée supérieure et fixer cette dernière dans
la partie supérieure du Treillis à l’aide de 2 Vis 12c (2,9 x 6,5)
fournies avec l’appareil.
• De la même façon, positionner la Cheminée inférieure et fixer
cette dernière dans la partie inférieure du Treillis à l’aide de 2
Vis 12c (2,9 x 6,5) fournies avec l’appareil.
Avant de fixer le Corps de la Hotte au Treillis:
• Retirer les Filtres anti-graisse du Corps de la Hotte.
• Retirer les éventuels Filtres Anti-odeur au Charbon actif.
• Ensuite, fixer par le bas, au moyen de 4 Vis 12f (M6 x 10)
fournies avec l’appareil, le Corps de la Hotte au Treillis prévu.
