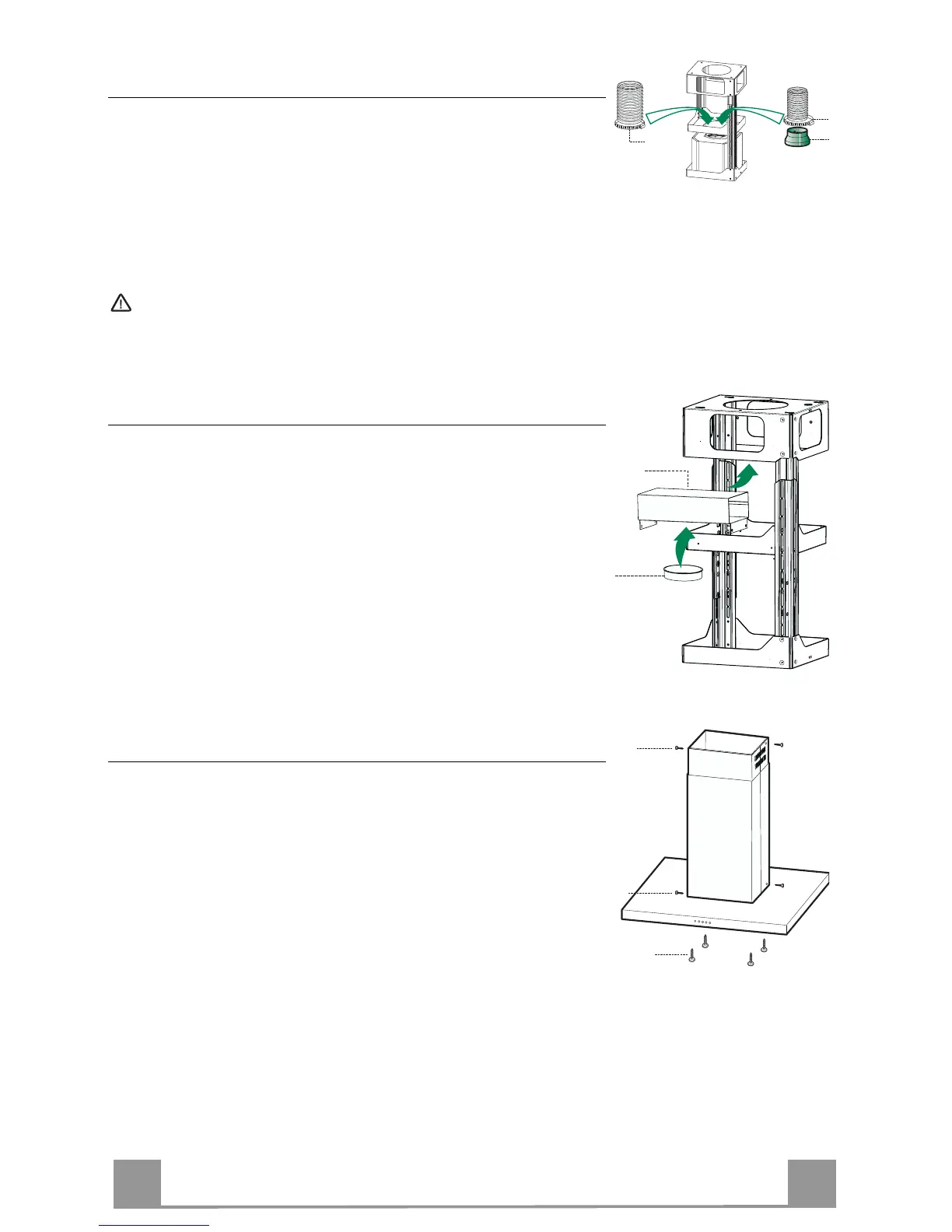

Anschluss der Abluftversion
Bei Abluftbetrieb kann die Haube vom Installateur wahlweise
mittels Rohr oder Schlauch (ø 150 oder 120 mm) an die Außen-
rohrleitung angeschlossen werden.
• Bei Verwendung eines Anschlussrohres ø 120 den Reduzier-
flansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu
erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.
Achtung! Alle Querschnittänderungen oder Richtungsän-
derungen des Abluftkanals reduzieren die Leistung der Hau-
be.
Anschluss in Umluftversion
• Der Anschluß 15 an das Teleskopgerüst mit den 4 beiliegenden
Schrauben befestigen.
• Den Flansch 10 an die untere Bohrung des Anschluß 15 an-
bringen.
• Den Haubenluftaustritt mit Hilfe eines Rohres oder Schlauches
Ø 150 (die Wahl bleibt dem Installateur überlassen) mit dem
Flansch, der sich unter dem Umlenkteil befindet, verbinden.
Kaminmontage und Montage des Haubenkörpers
• Den oberen Kaminteil positionieren und beim oberen Gerüst-
teil mit Hilfe der 2 mitgelieferten Schrauben 12c (2,9 x 6,5) fi-
xieren.
• Gleichermaßen den unteren Kaminteil positionieren und beim
unteren Gerüstteil mit Hilfe der 2 mitgelieferten Schrauben 12c
(2,9 x 6,5) fixieren.
Vor der Montage des Haubenkörpers am Teleskopgerüst:
• Die Fettfilter entnehmen.
• Eventuell vorhandene Aktivkohle-Geruchsfilter entnehmen.
• Dann den Haubenkörper mit Hilfe der 4 mitgelieferten Schrau-
ben 12f (M6 x 10) von unten her am Teleskopgerüst fixieren.
