Bağlantılar

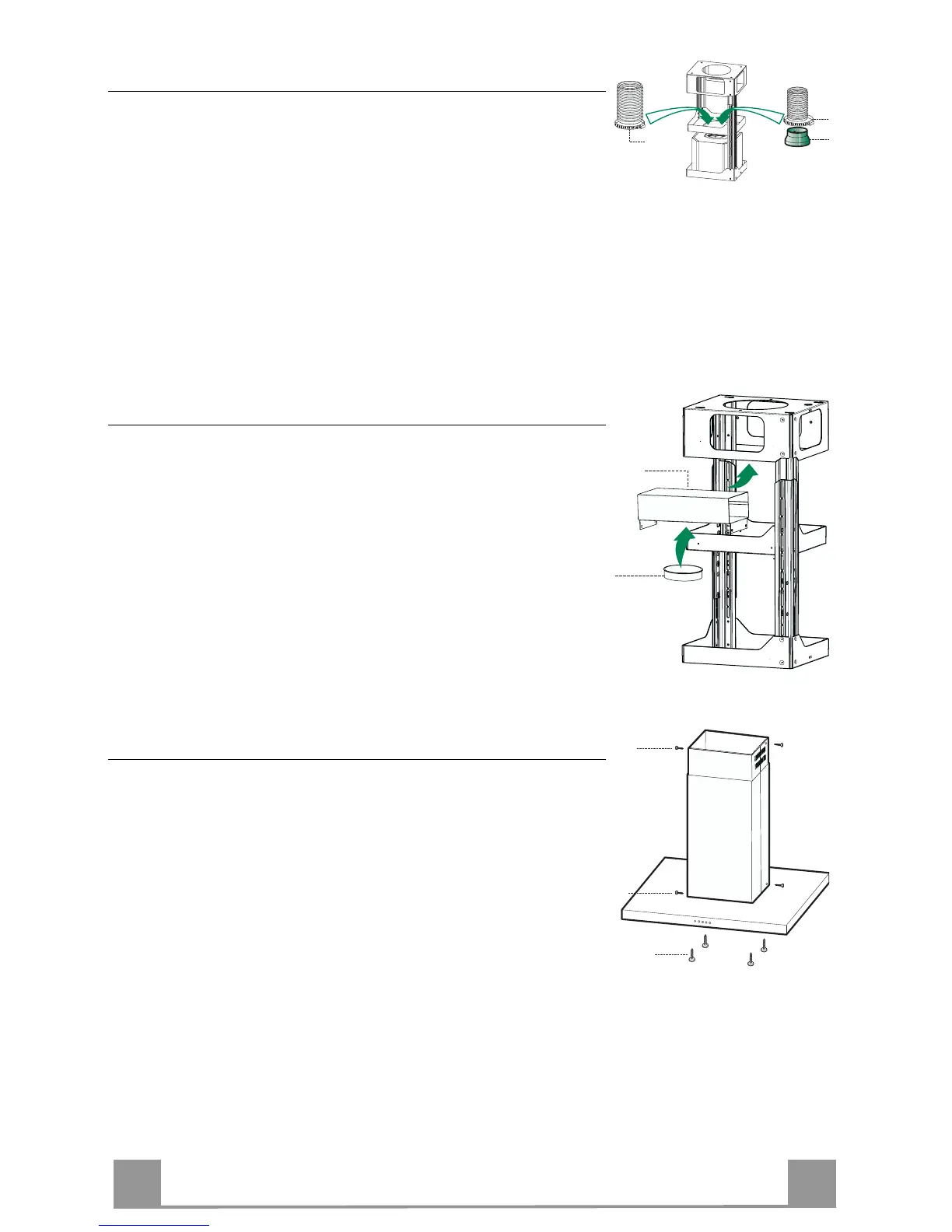

ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI
Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği
150 yada 120 mm çapında sert veya esnek bir boru ile çıkış kana-
lına bağlanmalıdır.
• ø120 mm çapında boru ile bağlantı için, redüksiyon flanşını (9)
davlumbaz gövdesi çıkışına yerleştiriniz.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme
davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtrelerini çıkarınız.
Filtreli Model Hava Çıkışı
• Rakoru cihaz donanımındaki 4 adet Vida ile kafese
sabitleyiniz.
• Flanşı 10 Rakorun 15 bu işe ayrılmış alt deliğine geçiriniz.
• Davlumbazın flanşlı hava çıkışını, tercihi monitöre kalmış sert
ya da rijit 150 mm çapında bir boru ile rakora bağlayınız.
Baca Montajı ve Davlumbaz Gövdesinin Sabitlenmesi
• Üst Bacayı yerleştiriniz ve cihaz donanımındaki 2 adet vidayı
12c (2,9 x 6,5) kullanarak yukarı kısımdan Kafese sabitleyiniz.
• Aynı şekilde alt Bacayı da yerleştiriniz ve cihaz donanımındaki
2 adet vidayı 12c (2,9 x 6,5) kullanarak aşağı kısımdan Kafese
sabitleyiniz.
Davlumbaz Gövdesini Kafese sabitlemeden önce:
• Davlumbaz Gövdesinden yağ tutucu Filtreleri çıkarınız.;
• Varsa, Aktif Karbonlu Koku Filtrelerini de çıkarınız.
• Şimdi de alt taraftan cihaz donanımındaki 4 adet 12f (M6 x 10)
vidayı kullanarak Davlumbaz Gövdesini önceden yerleştirilmiş
olan Kafese sabitleyiniz.
