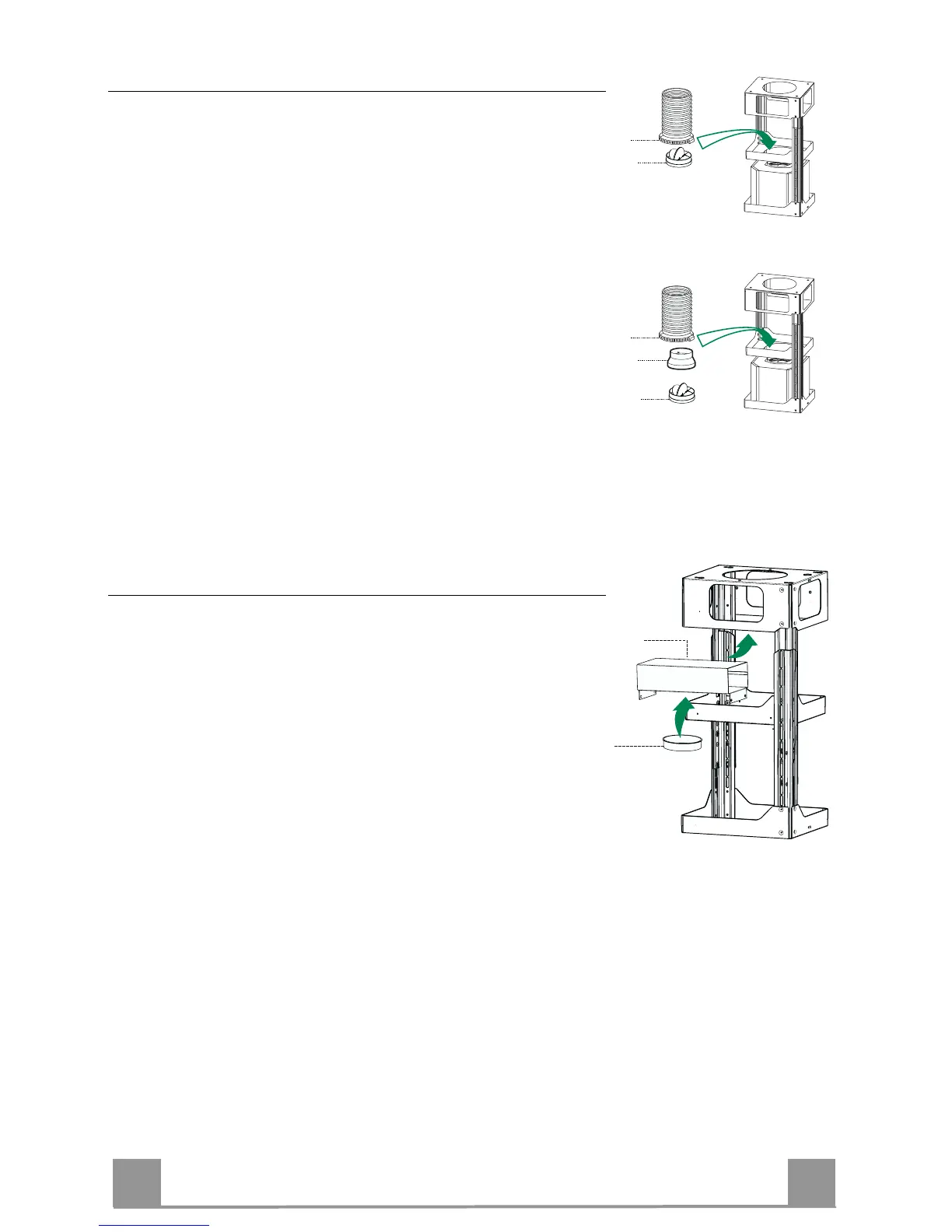

Tilslutninger
VERSION FORBUNDET TIL AFTRÆKSKANAL
Når aftrækskanal-versionen opsættes, forbindes emhætteenheden
til kanalen med en flexslange eller et hårdt rør, Ø150 eller 120
mm – valget er op til den, der opsætter emhætten.
Tilslutning af rør på ø 150
• Indsæt studsen på ø 150 10a på emhættens udsugningshul.
• Spænd røret fast med specielle rørklemmer. Disse medleveres
ikke.
Tilslutning af rør på ø 120
• Ved tilslutning af rør på ø120 mm, indsættes reduktionsstudsen
9 på studsen ø 150, som er monteret tidligere.
• Spænd røret fast med specielle rørklemmer. Disse medleveres
ikke.
• I begge tilfælde skal man fjerne eventuelle lugtabsorberende
kulfiltre.
Luftudledning på Filtrerende version
• Fastgør overgangsstykket 15 til rammen ved hjælp af de 4
medfølgende skruer.
• Før flangen 10 ind i det dertil beregnede, nederste hul på over-
gangsstykket 15.
• Forbind emhættens luftudledning til flangen under overgangs-
stykket ved hjælp af et rør eller en flexslange ø 150, som det
påhviler installatøren at vælge.
