Tilkoplinger

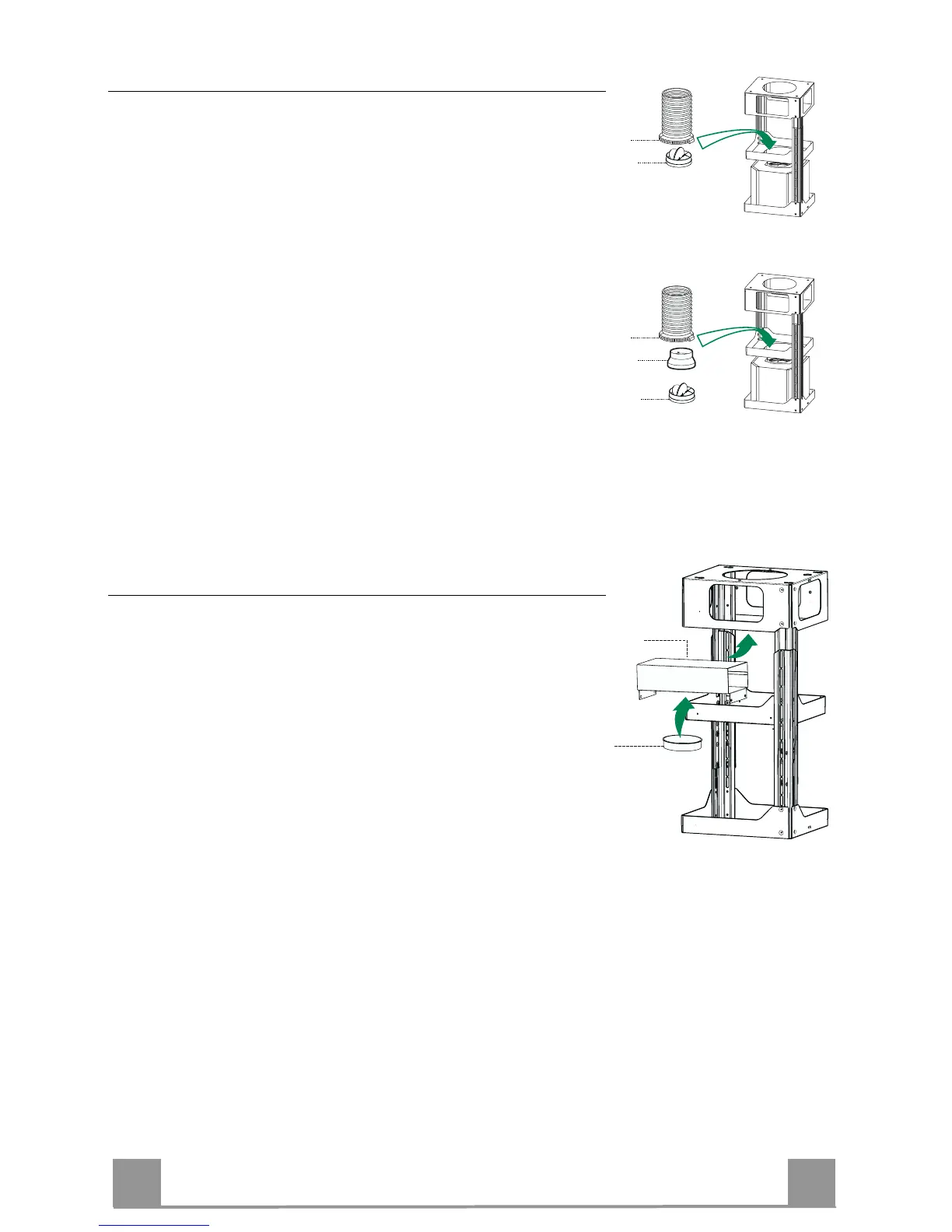

LUFTUTLØP FOR SUGEVERSJON
For installasjon av kjøkkenviften i sugeversjon må du kople
kjøkkenviften til utløpsrøret med et rør eller en slange med en
diameter på 150 eller 120 mm (etter eget valg).
Tilkopling av rør med en diameter på 150 mm
• Før flensen med en diameter på 150 mm 10a inn på utløpet fra
kjøkkenviftens hoveddel.
• Fest røret med egnete slangeklemmer. Nødvendig materiale
følger ikke med.
Tilkopling av rør med en diameter på 120 mm
• For tilkopling av rør med en diameter på 120 mm må du føre
inn reduksjonsflensen 9 på flensen med en diameter på 150
mm som du allerede har montert.
• Fest røret med egnete slangeklemmer. Nødvendig materiale
følger ikke med.
• I begge tilfellene må du fjerne eventuelle aktive kullfiltre.
Luftutløp for filtreringsversjon
• Fest koplingen 15 til beslaget med de fire skruene som følger
med.
• Før flensen 10 i det nederste hullet på koplingen 15.
• Kople kjøkkenviftens luftutløp til flensen under koplingen med
et rør eller en slange med en diameter på 150 mm (etter eget
valg).
