Liitännät

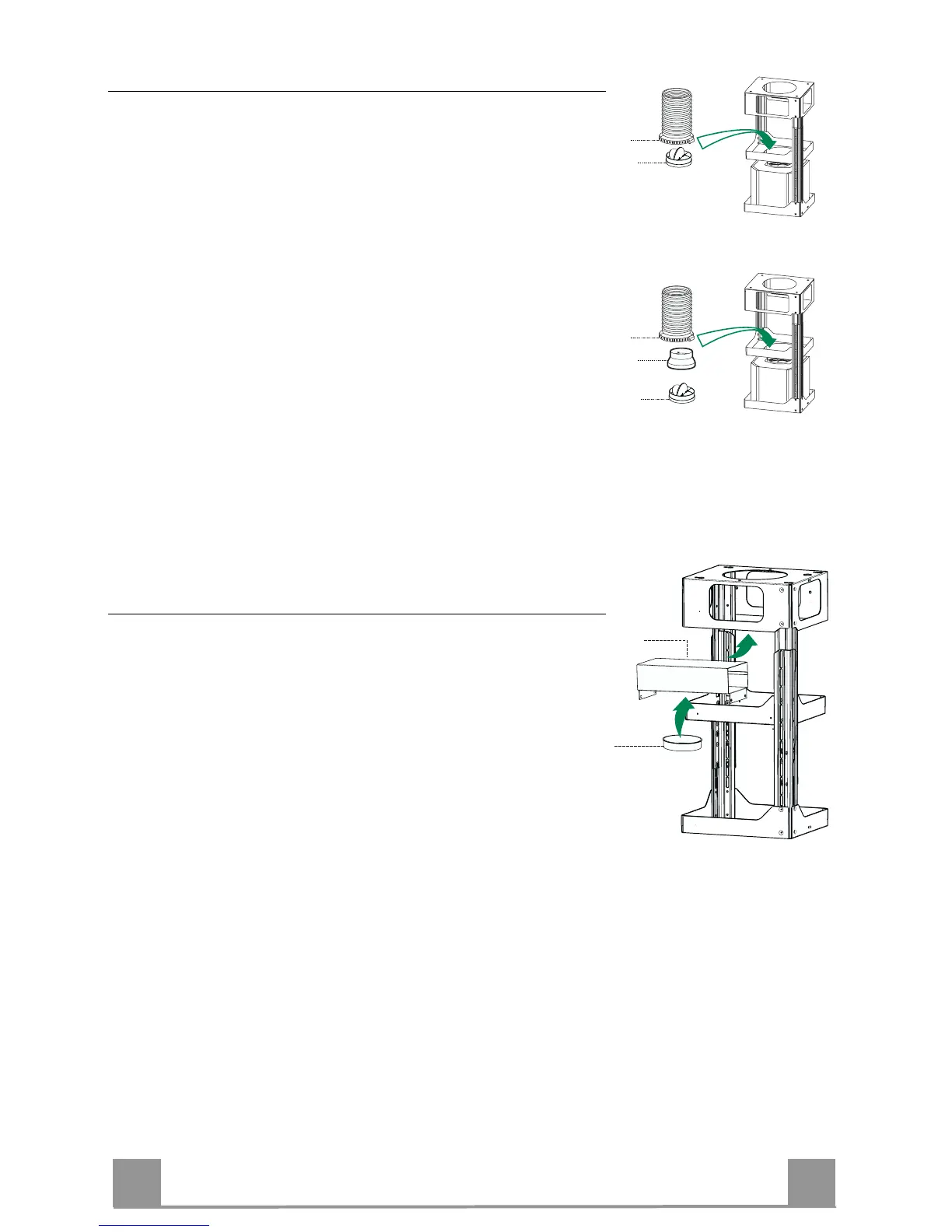

IMUVERSION ILMAN ULOSTULO
Imuversio asennetaan liittämällä liesituuletin ilman ulostuloon
jäykällä tai taipuisalla putkella ø150 tai 120 mm, asentajan valin-
nan mukaan.
Putkiliitäntä ø 150
• Laita laippa 10a, ø 150, liesituulettimen rungon ulostuloon.
• Kiinnitä putki sopivilla puristimilla. Materiaali ei kuulu toimi-
tukseen.
Putkiliitäntä ø 120
• Jos käytät putkea ø 120 mm, laita kavennuslaippa 9 asentamaa-
si laippaan ø 150.
• Kiinnitä putki sopivilla puristimilla. Materiaali ei kuulu toimi-
tukseen.
• Molemmissa tapauksissa mahdolliset aktiivihiilisuodattimet
täytyy poistaa.
Suodatusversion Ilmanpoisto
• Asenna ilman ulostuloliitos 15 teleskooppiseen kehikkoon.
Käytä em. toiminpiteeseen 4 mukana tulevaa ruuvia.
• Sovita laippa 10 ilman ulostuloliitoksen 15 alempaan aukkoon.
• Yhdistä tuulettimen ilman ulostuloaukko liitososan alla ole-
vaan laippaan asentajan valitsemalla joko jäykällä tai taipuisal-
la ø 150 mm:n putkella.
