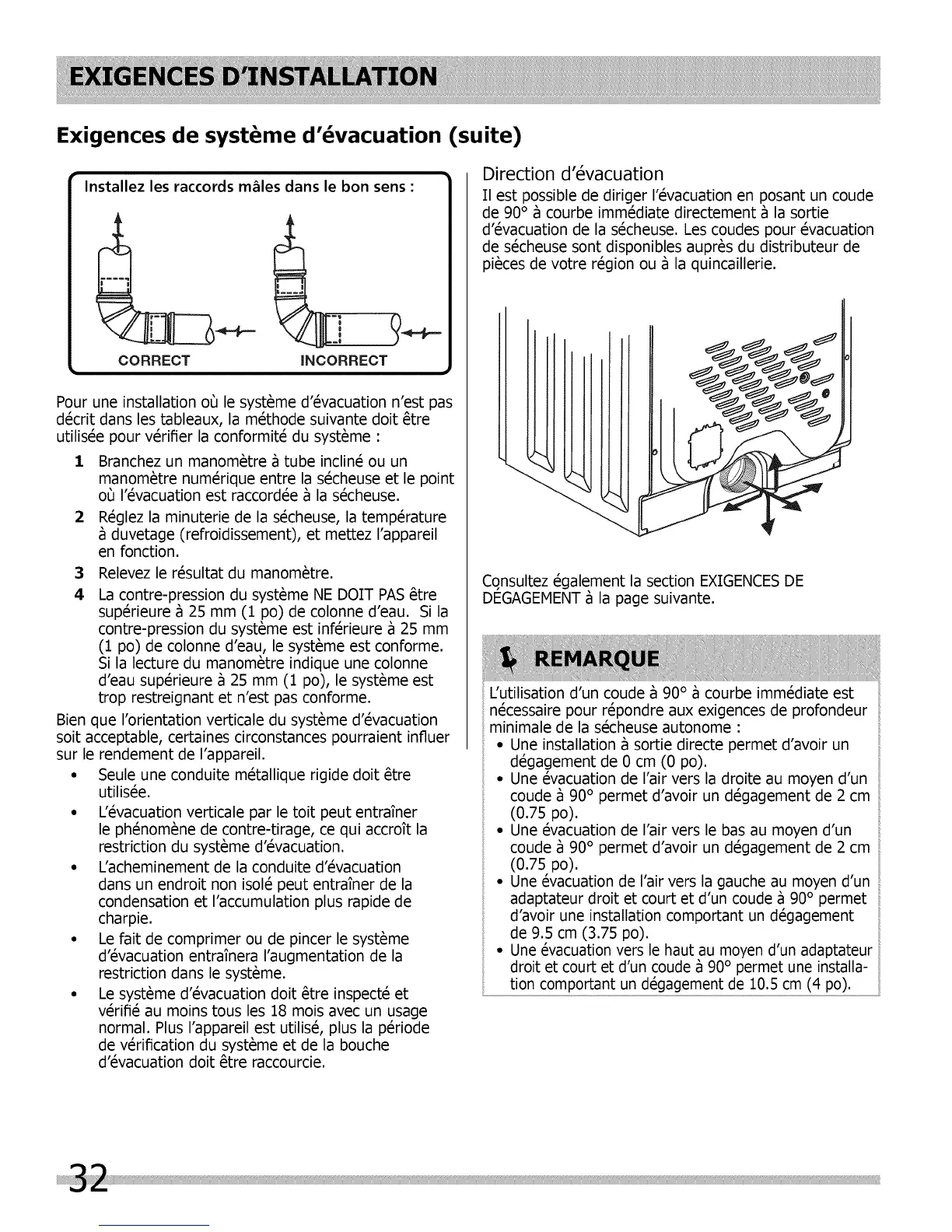

Exigences de systbme d'bvacuation (suite)
Installez les raccords m_les dans le bon sens :
CORRECT INCORRECT
Pour une installation o5 le syst_me d'_vacuation n'est pas
d_crit dans les tableaux, la m_thode suivante doit _tre
utilis_e pour v_rifier la conformit_ du syst_me •
1 Branchez un manom_tre _ tube inclin_ ou un
manom_tre num_rique entre la s_cheuse et le point
o5 I'_vacuation est raccord_e _ la s_cheuse.
2 R_glez la minuterie de la s_cheuse, la temperature
duvetage (refroidissement), et mettez I'appareil
en fonction.
3 Relevez le r_sultat du manom_tre.
4 La contre-pression du syst_me NE DOIT PAS _tre
sup_rieure _ 25 mm (1 po) de colonne d'eau. Si la
contre-pression du syst_me est inf_rieure _ 25 mm
(1 po) de colonne d'eau, le syst_me est conforme.
Si la lecture du manom_tre indique une colonne
d'eau sup_rieure _ 25 mm (1 po), le syst_me est
trop restreignant et n'est pas conforme.
Bien que I'orientation verticale du syst_me d'_vacuation
soit acceptable, certaines circonstances pourraient influer
sur le rendement de I'appareil.
• Seule une conduite m_tallique rigide doit _tre
utilis_e.
• L'_vacuation verticale par le toit peut entraTner
le ph_nom_ne de contre-tirage, ce qui accroTt la
restriction du syst_me d'_vacuation.
• L'acheminement de la conduite d'_vacuation
dans un endroit non isol_ peut entraTner de la
condensation et I'accumulation plus rapide de
charpie.
• Le fait de comprimer ou de pincer le syst_me
d'_vacuation entraTnera I'augmentation de la
restriction dans le syst_me.
• Le syst_me d'_vacuation doit _tre inspect_ et
v_rifi_ au moins tous les 18 mois avec un usage
normal. Plus I'appareil est utilis_, plus la p_riode
de v_rification du syst_me et de la bouche
d'_vacuation doit _tre raccourcie.
Direction d'_vacuation
II est possible de diriger I'_vacuation en posant un coude
de 90° _ courbe immediate directement _ la sortie
d'_vacuation de la s_cheuse. Les coudes pour _vacuation
de s_cheuse sont disponibles aupr_s du distributeur de
pi_ces de votre r_gion ou _ la quincaillerie.
Consultez _galement la section EXIGENCESDE
DEGAGEMENT _ la page suivante.
L'utilisation d'un coude _ 90 ° _ courbe immediate est
n_cessaire pour r_pondre aux exigences de profondeur
minimale de la s_cheuse autonome •
• Une installation _ sortie directe permet d'avoir un
d_gagement de 0 cm (0 po).
• Une _vacuation de I'air vers la droite au moyen d'un
coude _ 90 ° permet d'avoir un d_gagement de 2 cm
(0.75 po).
• Une _vacuation de I'air vers le bas au moyen d'un
coude _ 90 ° permet d'avoir un d_gagement de 2 cm
(0.75 po).
• Une _vacuation de I'air vers la gauche au moyen d'un
adaptateur droit et court et d'un coude _ 90° permet
d'avoir une installation comportant un d_gagement
de 9.5 cm (3.75 po).
• Une _vacuation vers le haut au moyen d'un adaptateur
droit et court et d'un coude _ 90° permet une installa-
tion comportant un d_gagement de 10.5 cm (4 po).
