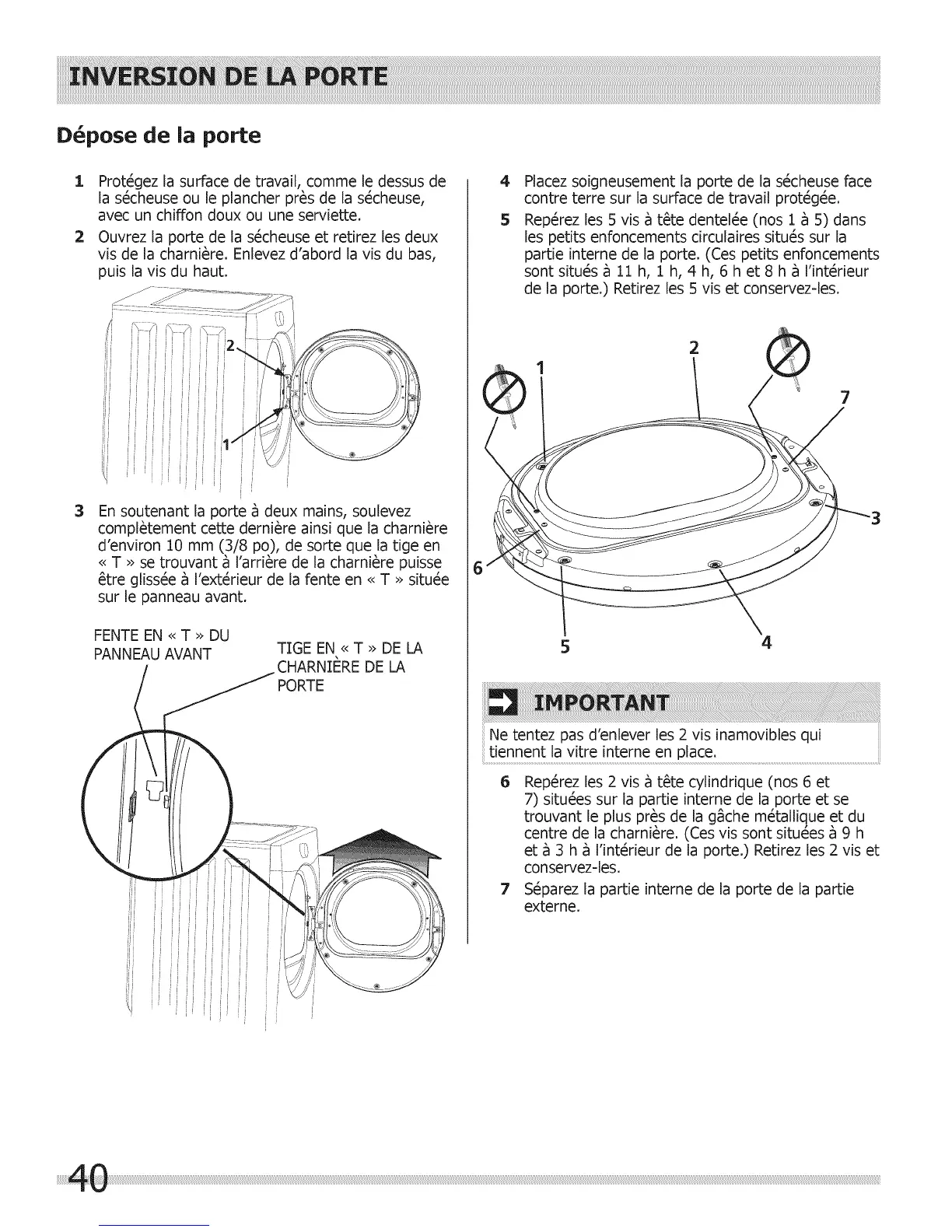

D pose de ia porte
1 Prot_gez la surface de travail, comme le dessus de
la s_cheuse ou le plancher pros de la s_cheuse,
avec un chiffon doux ou une serviette.
20uvrez la porte de la s_cheuse et retirez les deux
vis de la charni_re. Enlevez d'abord la vis du bas,
puis la vis du haut.
[4¸
!_i fi
J_
En soutenant la porte _ deux mains, soulevez
compl_tement cette derni_re ainsi que la charni_re
d'environ 10 mm (3/8 po), de sorte que la tige en
<<T >>se trouvant _ I'arri_re de la charni_re puisse
6tre gliss6e _ I'ext6rieur de la fente en <<T >>situ6e
sur le panneau avant.
FENTE EN <<T >>DU
PANNEAUAVANT
TIGE EN <<T >>DE LA
CHARNIERE DE LA
PORTE
4
5
Placez soigneusement la porte de la s_cheuse face
contre terre sur la surface de travail protegee.
Rep_rez les 5 vis _ t_te dentel_e (nos 1 _ 5) dans
les petits enfoncements circulaires situ_s sur la
partie interne de la porte. (Ces petits enfoncements
sont situ_s _ 11 h, 1 h, 4 h, 6 h et 8 h _ I'int_rieur
de la porte.) Retirez les 5 vis et conservez-les.
2
7
5 4
Ne tentez pas d'enlever les 2 vis inamovibles qui
tiennent la vitre !nterne en place. .................................................................................................................
8 Rep6rez les 2 vis _ t6te cylindrique (nos 6 et
7) situ6es sur la partie interne de la porte et se
trouvant le plus pros de la g_che m6tallique et du
centre de la charni_re. (Ces vis sont situ6es _ 9 h
et _ 3 h _ I'int6rieur de la porte.) Retirez les 2 vis et
conservez-les.
7 S6parez la partie interne de la porte de la partie
externe.
