Frigidaire FEB24S2AB - Page 14

14
INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE
(Si votre appareil possède un câble
muni d'un conducteur blanc neutre.)
Cet appareil est fabriqué avec un câble d’alimentation
muni d’un fil blanc neutre et d’un fil de mise à la terre
en cuivre branché sur le châssis. Si l'appareil est utilisé,
aux États-Unis, dans une maison mobile, un nouveau
branchement (1996 NEC), un véhicule récréatif où
les codes locaux n'autorisent pas la connexion du
conducteur de mise à la terre du châssis au neutre ou
au Canada, débranchez les fils blanc et vert des autres
et utilisez le fil de mise à la terre pour mettre à la terre
l'appareil conformément aux codes locaux, branchez
le conducteur neutre de manière habituelle au circuit
neutre voir la figure 5. Si l'appareil doit être branché
à un câble à 3 fils (aux États-Unis seulement), où les
codes locaux permettent la connexion du fil de mise à
la terre du châssis au neutre (blanc). Voir la figure 4.
ÉLECTRICIEN: Le câble gainé fourni avec cet appareil est
homologué par UL pour connexion à des circuits résidentiels
de fils de calibre supérieur. La capacité thermique de
l'isolant des câbles excède considérablement celle des
circuits résidentiels. La transmission du courant électrique
maximum permise des fils du câble est en fonction de la
capacité thermique de la gaine plutôt que du calibre du fil.
Si les codes locaux permettent la connexion du fil de
mise à la terre du châssis au neutre (blanc) (aux États-
Unis seulement) (voir figure 4):
1.
Coupez l’alimentation à la boîte de jonction.
2. Dans la boîte de jonction:
Raccordez les fils de l'appareil à ceux du circuit
électrique tel que montré à la figure 4.
Si l’appareil est utilisé dans une maison mobile,
un nouveau branchement (1996 NEC), un véhicule
récréatif ou si les codes locaux N'AUTORISENT PAS la
connexion du conducteur de mise à la terre du châssis
au neutre, le châssis de l'appareil NE DOIT PAS être
branché au fil neutre du câble à 4 fils (voir le figure 5):
1.
Coupez l’alimentation à la boîte de jonction.
2. Séparez le fil blanc du fil dénudé en cuivre de mise à la
terre du câble d’alimentation de l’appareil.
3. Dans la boîte de jonction:
Raccordez les fils de l'appareil à ceux du circuit électrique
tel que montré à la figure 5.

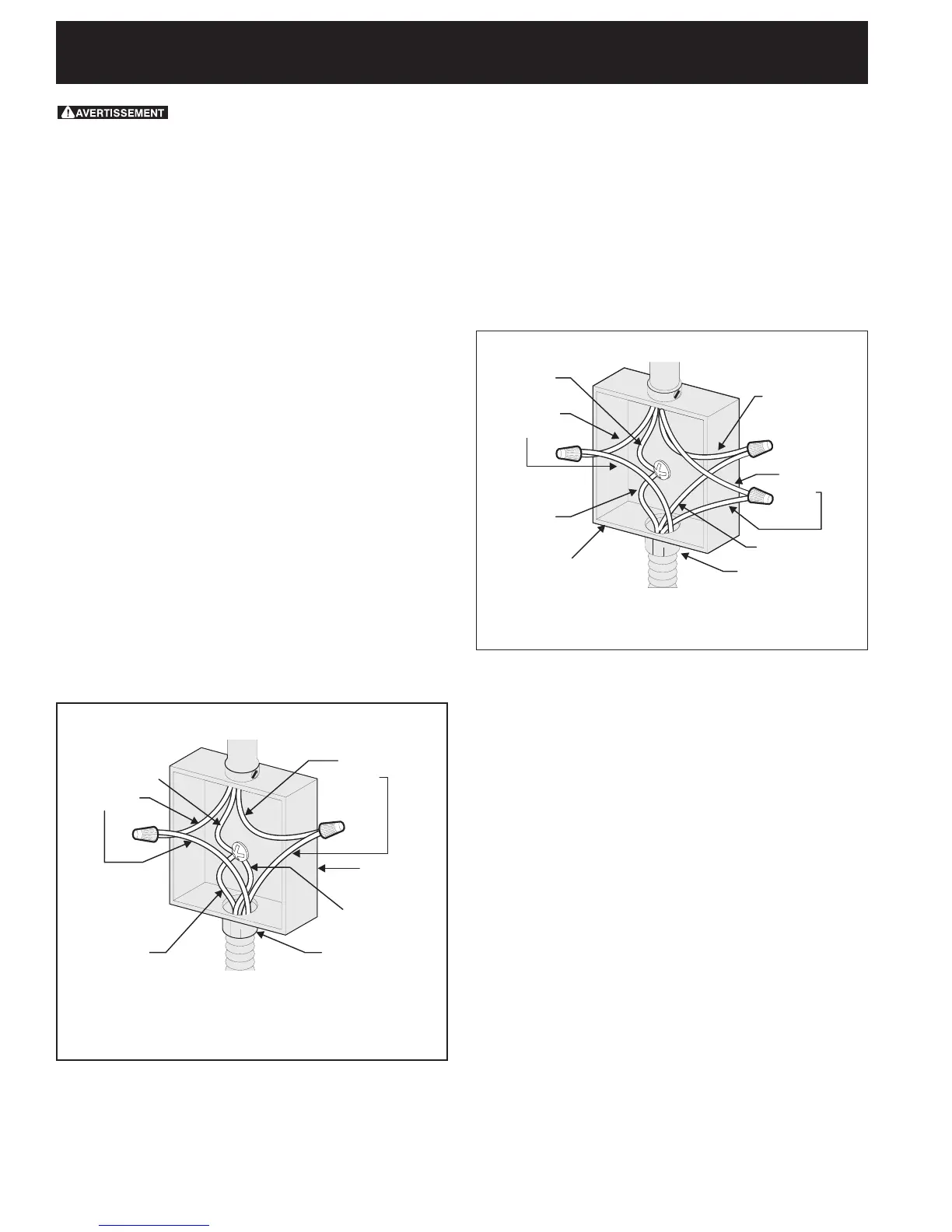

Figure 4
BOÎTE DE JONCTION À 3 FILS MISE À LA TERRE
Câble d'alimentation
Fils
noirs
Connecteur
homologué- U.L.
(ou ACNOR)
Câble de l'appareil
Fil dénudé
ou vert
Fil dénudé
Fil blanc
Fils rouges
Boîte de
jonction
Figure 5 - BOÎTE DE JONCTION À 4 FILS
MISE À LA TERRE
Câble d'alimentation
Fil blanc
Boîte de
jonction
Câble de l'appareil
Fil dénudé
ou vert
Fil dénudé
Fil blanc
Fils
noirs
Fils
rouges
Connecteur
homologué- U.L.
(ou ACNOR)
